RGB 튜닝에 성능까지 챙긴 보급형 파워, PNC PARTNER EVEREST 750K RGB 86+

퀘이사존 QM달려
564 4488 2019.10.21 19:30



PC 시장에서 RGB LED는 선택이 아닌 필수로 자리 잡아가는 모습입니다. 메인보드와 메모리에서 시작된 RGB LED 열풍은 어느덧 쿨링팬, 케이스, 그래픽카드, 게이밍 기어까지 확장되었으며, 최근에는 게이밍 책상과 의자 그리고 모니터까지 그 영역을 넓혀가고 있습니다. 초기에는 플래그십, 하이엔드 제품에만 적용이 되다 보니 높은 가격으로 선뜻 구매하기 어려웠는데요. RGB 시장 확대 및 브랜드 간 경쟁이 심화되면서 현재는 가성비에 포커스를 맞춘 보급형 제품에서도 손쉽게 RGB 제품을 만나볼 수 있게 되었습니다.




PNC PARTNER EVEREST 750K RGB 86+

86% 효율 성능에 RGB LED 쿨링팬으로 튜닝 효과까지 챙긴 보급형 파워




PNC PARTNER는 저렴한 가격대에 RGB LED 튜닝 효과를 적용한 제품들을 주로 선보이고 있는데요. 지난 7월에 소개해드렸던 EVEREST 500K, 600K RGB 파워는 21개 LED 칩이 내장된 쿨링팬을 사용하여 저렴한 엔트리 시스템에서도 RGB 튜닝 시스템을 구성할 수 있다는 것을 보여주었는데요. 이번 칼럼에서는 Active-PFC 탑재와 효율 성능을 향상시킨 EVEREST 750K RGB 86+ 파워를 살펴보려 합니다. RGB LED 쿨링팬은 그대로 유지하고, 플랫 케이블을 추가하여 시장 트렌드에 맞춰 구성을 업그레이드했는데요. 변화된 제품 구성과 성능을 살펴보도록 하겠습니다.








제품 사양



>>PNC PARTNER EVEREST 750K RGB 86+ 제품 정보 바로 가기<<









PNC PARTNER EVEREST 750K RGB 86+ 패키지

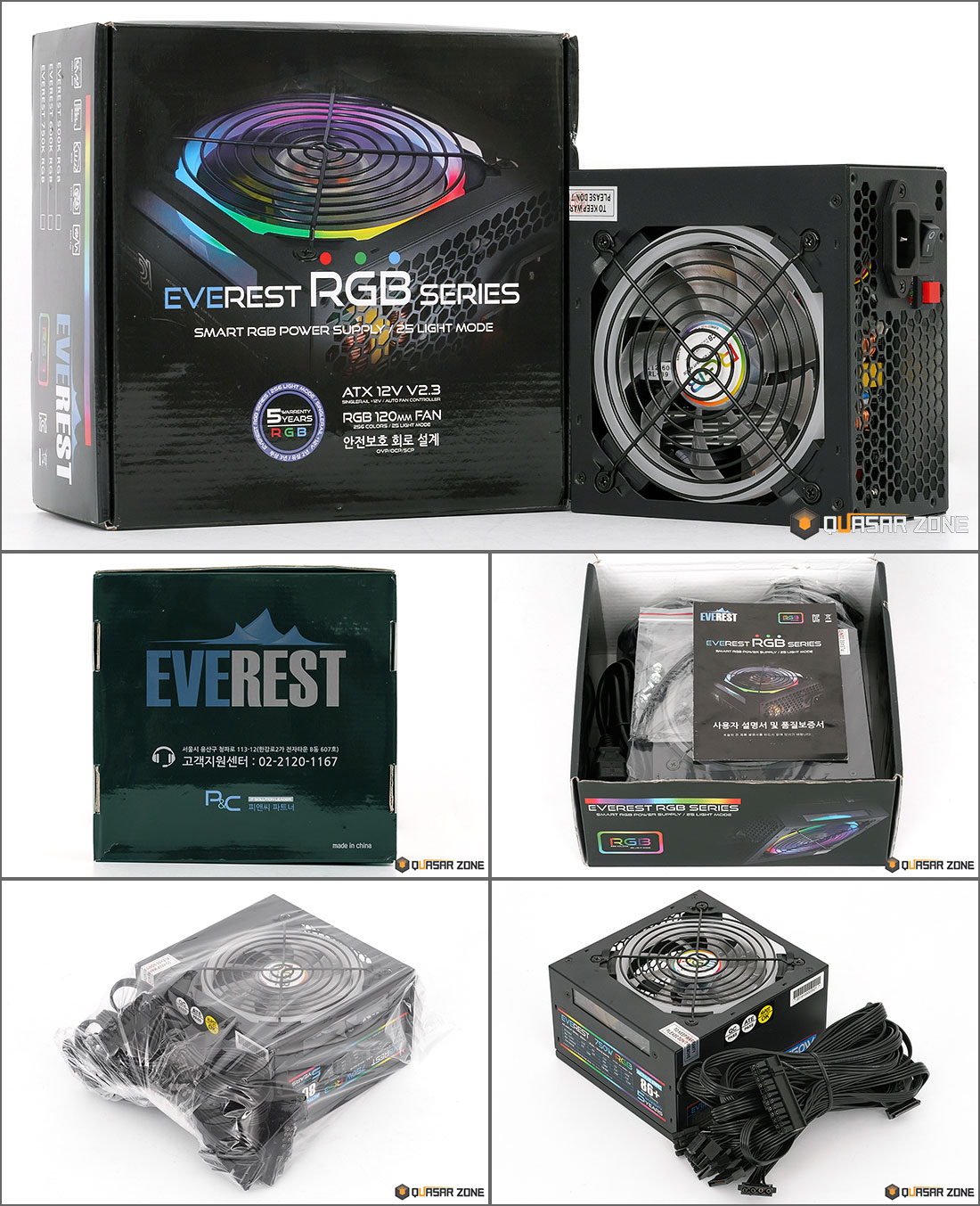

패키지 박스 전면에는 EVEREST RGB 시리즈와 RGB 쿨링팬 사진 그리고 제품 특징이 간략하게 표기되었으며, 후면은 제품명과 고객지원센터 주소와 연락처가 표기되었습니다. 다른 파워에서는 흔치 않은 특징이 한 가지 있습니다. 바로 파워를 비닐로 밀봉 처리했다는 점입니다. 재포장 이슈와 같은 불안 요소를 봉쇄할 수 있다는 장점이 되겠습니다.






사용자 설명서와 AC 전원 케이블, 케이블 타이 3개가 기본 제공됩니다.








PNC PARTNER EVEREST 750K RGB 86+ 디자인

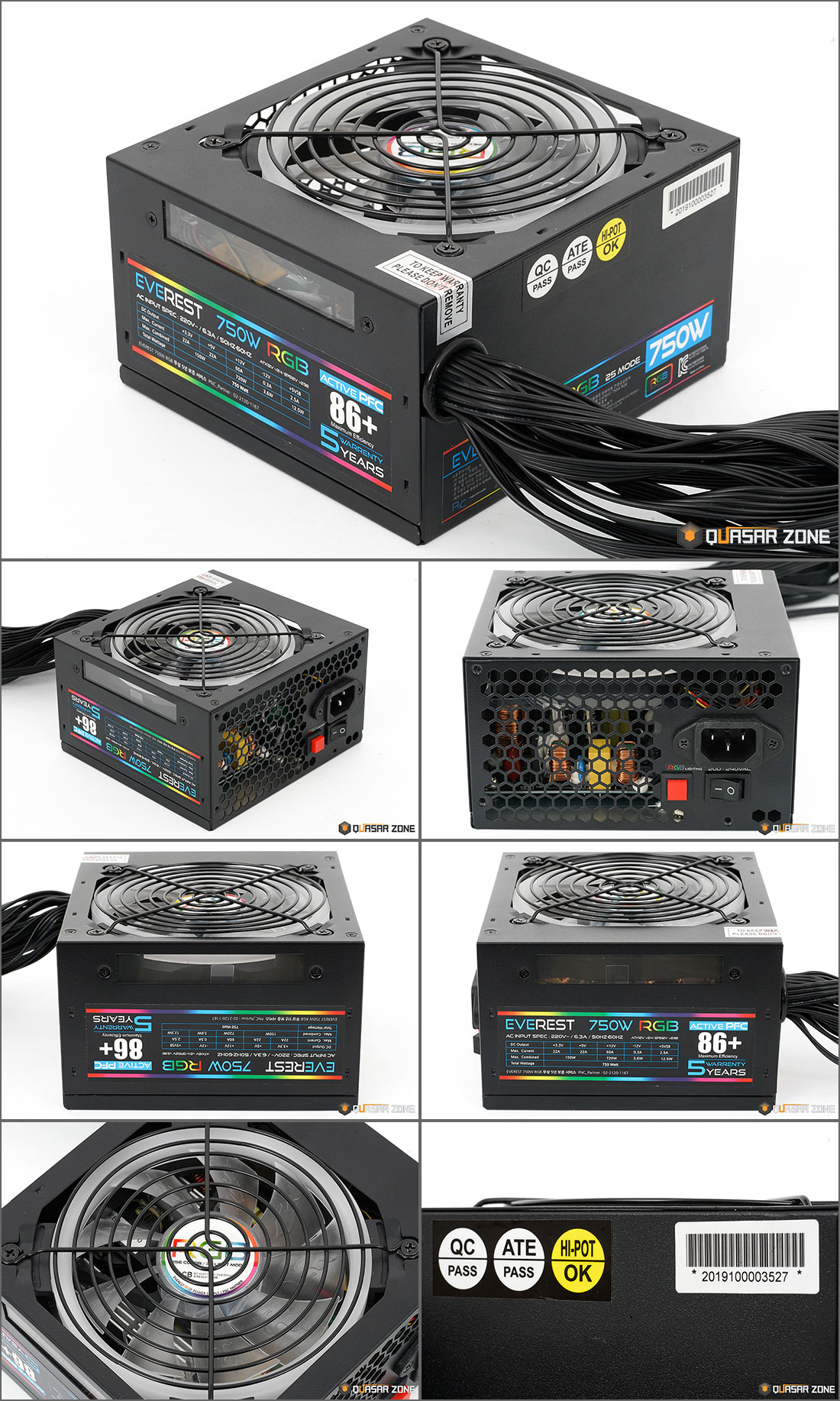

ATX 파워서플라이 폼팩터(140×150×86mm) 미들타워 케이스라면 간섭 없이 장착할 수 있습니다. 블랙 색상 섀시에 원형 팬그릴이 외부로 노출되는 형태로 구성되었습니다. 측면에는 제품명과 정보가 스티커로 부착되어 정보를 간략하게 확인할 수 있습니다. 전면에는 자체 테스트 통과 스티커와 시리얼 번호를 확인할 수 있습니다.






칼국수처럼 납작한 형태에 블랙 색상으로 구성된 플랫 케이블로 구성되었습니다. 이전에는 일부 고가 파워에만 적용되던 케이블이었으나, 최근에는 보급형 파워 제품에도 플랫 케이블이 적용되고 있습니다. PNC PARTNER EVEREST 750K RGB 86+ 파워의 케이블은 18 AWG로 구성되었습니다.


*AWG = 케이블 피복을 제외한 내심(실제 전선)의 굵기를 표시하는 단위로 AWG가 작을수록 굵은 내심을 가진 케이블입니다. 되도록 굵은(AWG 숫자가 낮은) 케이블을 쓰는 것이 안정적입니다. PC용 파워서플라이에서는 주로 18AWG 두께 케이블을 사용하고 있습니다.









PARTNER EVEREST 750K RGB LED Mode



 {동영상:https://youtu.be/ZCSsVhlUFUw}

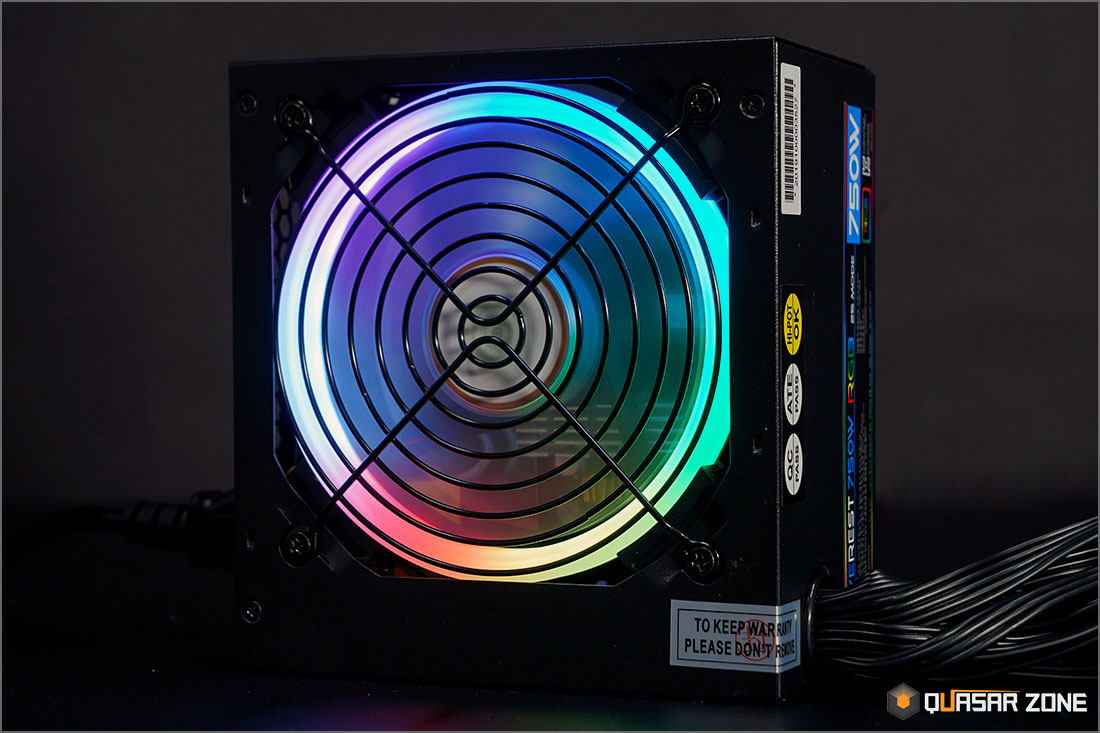

21개의 LED 칩이 내장된 쿨링팬은 파워 후면에 위치한 버튼을 통해 총 25개의 모드를 변경하여 사용할 수 있습니다. RGB LED 모드는 크게 5개로 나눌 수 있습니다.


1. OFF  모드

2. 숨쉬기 모드(개별 색상, 4초 간격)

레인보우, 레드, 옐로우, 그린, 스카이블루, 바이올렛, 핑크, 화이트 (총 8개 색상)

3. 색상 고정 모드

레인보우, 레드, 옐로우, 그린, 스카이블루, 바이올렛, 핑크, 화이트 (총 8개 색상)

4. 색상 회전 모드 (시계 방향으로 LED 순환)

레인보우, 레드, 옐로우, 그린, 스카이블루, 바이올렛, 핑크, 화이트 (총 8개 색상)

5. 자동 모드








PNC PARTNER EVEREST 750K RGB 86+ 내부

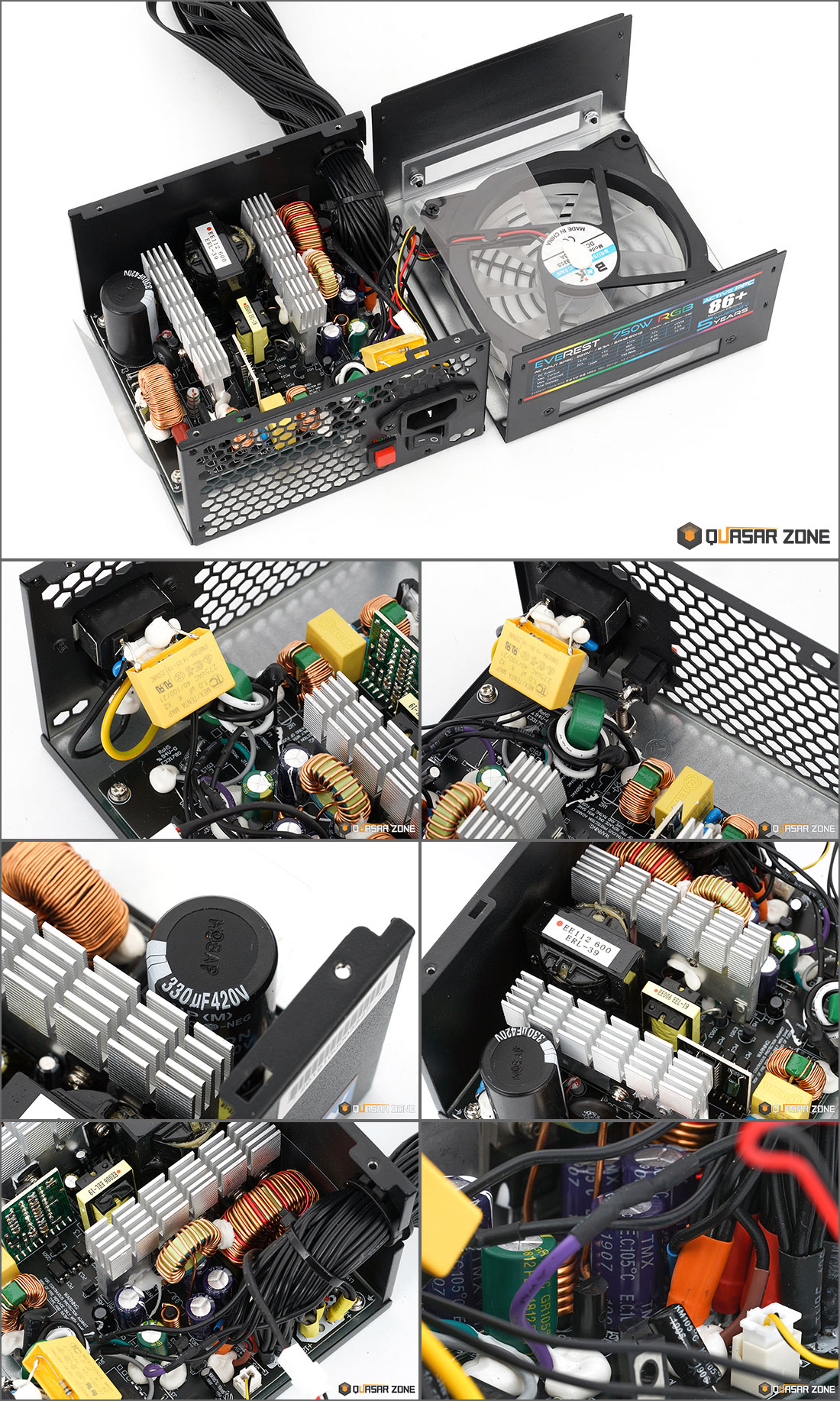

내부는 보급형 파워서플라이 제품들과 비슷한 구성과 마감 상태를 확인할 수 있습니다. 메인 콘덴서는 SAMXON 330uF / 420V - 105℃ 스펙 제품으로 구성되었으며, 2차 출력단에도 TMX 105℃ 콘덴서를 사용했습니다. 스위칭 트랜스, 알루미늄 방열판, EMI 필터 등을 확인할 수 있으며, 트랜스 용량을 확인할 수 있도록 상단에 스티커가 부착되어 있습니다.






보호회로는 Weltrend WT7502V 칩세트를 사용한 것을 확인할 수 있습니다.


■ 보호회로 기능

OVP (Over Voltage Protection) = 과전압 보호회로

OCP (Over Current Protection) = 과전류 보호회로

SCP (Short Circuit Protection) = 단락(합선) 보호회로

OPP (Over Power Protection) = 과전력 보호회로








파워서플라이 효율



80PLUS 인증이란 무엇인가?

파워서플라이(Power Supply Unit : PSU) 효율에 관한 인증 부분에서 가장 신뢰가 높은 인증 기준값이라 할 수 있습니다. 효율적인 에너지 사용을 권장하기 위해 만들어진 규격으로, ECOS(미국 에너지 효율 인증 기관)에서 2004년부터 시작되었습니다. 파워서플라이 부하에 따른 효율 부분에 대한 규격으로 10% 부하에서부터 20%, 50%, 100% 정격 부하 환경에서 80% 이상의 효율 성능을 보여주는 제품에만 제공되는 인증 마크입니다. (80PLUS 공식 홈페이지 참고)








파워서플라이 테스트 간 장비, 환경 등 다양한 원인으로 인해 변인 통제를 100% 완벽하게 하기란 실제로 불가능합니다. 다만, 퀘이사존 자체 가이드라인에 따라 공정성과 객관성에 문제가 없도록 파워서플라이 모든 제품에 동일한 테스트 방식을 적용하여 진행하고 있습니다.



퀘이사존 파워서플라이 테스트는 아이텍일렉트로닉스 IT8511+ & IT8512+ 초고속 로드 장비와 LeCroy LT354 장비를 통해 진행하였으며, 테스트 진행 전 30분간 파워서플라이 100% 로드 부하 환경을 유지합니다. 이후 10%부터 100% 구간까지 각각 구간을 20분씩 테스트하여 효율 결괏값을 각 도표에 반영하여 표기하고 있습니다.






PNC PARTNER EVEREST 750K RGB 86+ 파워는 80PLUS 인증은 받지 않은 보급형 제품으로 효율은 87.43%(Typical 기준, 50% 부하)를 보장합니다.







테스트 결과에서 최대 효율은 30% 구간에서 측정된 88.08%였으며, 100% 부하에서도 81.82%로 측정되었습니다. 80PLUS 미인증 제품이지만 230V EU Standard 인증 제품들과 비슷한 성능을 확인할 수 있었으며, 20%~40% 구간에서는 약 88% 성능으로 동급 제품들보다 높은 퍼포먼스를 보여주었습니다.


Cross Load 테스트의 +12V 최대 부하(=720W 출력)에서는 81.89%로 측정되었으며, +3.3V와 +5V 라인(=150W) 최대 부하 테스트에서는 78.01%로 측정되었습니다.







인텔 파워서플라이 디자인 가이드에는 +12V, +5V, +3.3V, -12V, +5VSB 각 출력 전압 기준값이 명시되어 있습니다. 그중 +12V 라인은 최저 11.4V에서 최대 12.6V로 표시가 되었으며, 해당 범위 내로 출력되어야 정상 범주로 판단하고 있습니다.


파워서플라이에서 가장 많은 전력 소비와 안정적인 출력이 요구되는 +12V(EPS 4+4Pin, PCIe 6+2Pin) 라인 출력 전압을 확인해봤습니다. PNC PARTNER EVEREST 750K RGB 86+ 파워는 10% 부하에서는 12.111V, 12.116V 출력을 보여주었으며, 100% 부하(=750W)에서는 11.877V, 11.964V로 측정되었습니다. 최저 및 최고 부하 간 차이는 EPS 4+4Pin은 0.234V 그리고 PCIe 6+2Pin은 0.152V로 확인되었습니다. DC to DC가 없는 보급형 제품이며, 케이블이 다른 제품들에 비해 길다는 점을 고려했을 때 준수한 결과를 보여주었습니다.







파워서플라이 디자인 가이드(ATX 폼팩터 기준) 내용에는 5VSB(=5V STAND BY) 전력에 대안 기준이 명시되어 있습니다. ErP Lot 3 2014 및 ErP Lot 6 2010 / 2013에는 5VSB 대기전력 효율이 가능한 한 높아야 한다고 안내하고 있으며, 그중 550mA, 1A 및 1.5A 구간에서는 75% 이상 효율 이상을 권장하고 있습니다. 각 파워서플라이마다 5VSB 최대 출력이 다른데요. 이점을 고려하여 5VSB 출력이 3A보다 높은 경우에는 최대 3A 기준에서 75% 이상 효율을 달성해야 한다고 안내하고 있습니다. 퀘이사존에서는 이러한 가이드 기준에 따라 550mA, 1A, 1.5A 그리고 파워 스펙에 명시된 최대 5VSB 출력값을 기준으로 테스트를 진행했습니다.


PNC PARTNER EVEREST 750K RGB 86+ 파워는 550mA, 1A, 1.5A, 2.5A 총 4개 테스트에서 기준치인 75%를 넘는 5VSB 효율 성능을 보여주었습니다.





리플&노이즈 측정


파워는 교류를 직류로 변환시키는 장치를 뜻합니다. 리플(Ripple)은 교류(AC)가 완전히 직류(DC)로 변환되지 못하고 AC Peak 시 흔적을 남기게 되어 맥박이 뛰는 것 같은 직류가 만들어지게 됩니다. 이와 같은 현상을 리플이라 합니다. 파워 특성상 고주파 스위칭 과정에서도 리플과 전기적인 노이즈 출력이 함께 직류에 나타나게 됩니다. 리플과 노이즈는 구분하지 않고 함께 측정하기 때문에 통상적으로 리플&노이즈라고 불리고 있습니다.



리플&노이즈는 콘덴서의 수명을 단축하고 오작동을 일으킬 수 있음므로 수치가 낮을수록 좋으며, 설계 가이드에서도 보통 출력 전압의 1~2% 이하로 제한하고 있습니다. 각종 노이즈가 전압을 왜곡시켜 전위 차이를 이용한 신호에 오류를 줄 수 있기 때문에 리플&노이즈 양이 적을수록 좋습니다.







파워서플라이 리플&노이즈 테스트 결과는 20%, 50%, 100% 3가지 환경에서의 측정값을 도표에 입력 후 표기하였습니다. 가이드라인에서는 12V는 최대 120mV / 5V는 최대 50mV / 3.3V는 최대 50mV 기준치 이내에 들어오는 것을 권장하고 있습니다.


PNC PARTNER EVEREST 750K RGB 86+ 파워서플라이는 +12V, +5V, +3.3V 전체 라인에서 준수한 리플&노이즈 수치를 확인할 수 있었습니다. 인텔 파워서플라이 가이드를 만족하는 결괏값을 테스트를 통해 확인할 수 있었습니다.






총평


EVEREST 750K RGB 86+ 파워는 판매 중인 700W 이상 용량에 RGB LED가 적용된 제품 중 가장 저렴한 가격대로 출시되었습니다. 쿨링팬 프레임에 구성된 21개 LED 칩은 CE 인증을 받았으며, 파워 후면부에 위치한 빨간색 버튼을 눌러 최대 25개의 RGB LED 모드를 제공합니다. 내장 메모리를 통해 RGB 설정값을 저장하여, 전원이 차단된 이후에도 이전 설정을 불러와 사용이 가능합니다.


기존 EVEREST 500K, 600K 제품은 Active-PFC 회로가 없다 보니 고부하 조건에서 효율 성능이 80% 이하로 떨어지는 아쉬운 점이 있었는데요. 신제품 EVEREST 750K RGB 86+는 Active-PFC를 탑재해 100% 부하 조건에서 약 82% 내외의 성능을 보장하며, 50% 구간에서도 87% 이상의 효율 성능을 발휘합니다. 효율뿐만 아니라 12V 라인 출력, 5VSB 효율, 리플&노이즈 테스트에서도 기준값에 준하는 결과를 보여주었습니다.


기존 제품이 일반 슬리빙 타입이었다면, EVEREST 750K RGB 86+는 플랫 케이블로 변경하여 깔끔한 선정리를 할 수 있습니다. 여기에 EPS 4+4핀(CPU 보조전원) 케이블 길이가 약 750mm로 동급 제품들보다 길게 구성하였으며, 사용 빈도가 줄어진 FDD 케이블도 제거하여 편의성을 높였습니다.


최근 출시된 700W 이상급 파워들은 EPS 케이블을 8+4핀 8+8핀 형태로 구성하고 있는데요. PNC PARTNER EVEREST 750K RGB 86+ 파워는 4+4핀 라인 한개로 구성되어 있어 케이블 구성면에서 다소 아쉬운 점을 확인할 수 있습니다. 500K, 600K 제품과 달리 105℃ 콘덴서로 부품 구성을 높였습니다. 다만 국내 사용자들의 경우 TEAPO나 CAPXON 이상 급 브랜드 부품을 선호하고 있는데요. SAMXON과 TMX 부품으로 구성된 점은 소비자에 따라 호불호가 있을것으로 보입니다.






86% 이상의 효율 성능에 RGB LED로 튜닝 효과까지 챙긴 보급형 파워, PNC PARTNER EVEREST 750K RGB 86+입니다.
