 ANTEC NeoECO GOLD ZEN 600W, 700W 제품 영상

(3840x2160/4K 해상도 지원)












다양한 PC 부품 브랜드 중 ANTEC(안텍)은 한번쯤 들어보셨을 겁니다. ANTEC은 파워서플라이를 시작으로 케이스, 쿨링팬 등 시스템의 뼈대와 같은 컴포넌트들을 주로 선보이고 있는데요. 그중 가장 많은 관심과 마니아층으로 확보한 제품은 바로 파워서플라이라고 할 수 있습니다. 과거에는 파워 3대장으로 불리며 전 세계적으로 명성이 대단했는데요. 파워에서 중요한 안정성을 기반으로 성능, 브랜드 인지도까지 합쳐져 지금까지도 좋은 평가를 받고 있습니다.


ANTEC 파워는 성능은 좋지만, 다소 비싸다는 의견이 많았는데요. 2017년 5월 출시된 NeoECO 80PLUS Bronze 시리즈는 해외 쇼핑몰(아마존, 뉴에그)을 통한 직구보다 저렴한 가격으로 구입이 가능했습니다. 이는 기존 ANTEC 파워의 고가 정책에 대한 고정관념을 깨트리는 좋은 시발점이 되었습니다.




ANTEC NeoECO GOLD ZEN 600W, 700W

12V 칼전압 출력에 플랫 케이블까지 적용한 GOLD 파워




ANTEC NeoECO 파워가 출시된 지도 어느덧 약 2년 반이 지났는데요. 기존 제품보다 업그레이드된 성능과 구성을 원하는 사용자를 위한 새로운 NeoECO 시리즈가 공개되었습니다. 바로 NeoECO GOLD ZEN 시리즈인데요. 눈썰미가 좋다면 바로 80PLUS GOLD 인증을 받은 제품이라는 것을 쉽게 알아차릴 수 있으실 겁니다. 해당 파워는 최대 92% 효율 성능을 보장하며, 12V 가용력을 100%까지 높이기 위해 DC to DC 회로가 추가했는데요. 케이블도 슬리빙이 아닌 플랫 케이블로 변경하여 트렌드를 잘 반영한 모습입니다. 기존 제품보다 향상된 구성과 퍼포먼스를 보장하는 ANTEC NeoECO GOLD ZEN 파워를 살펴보도록 하겠습니다.






제품 사양




>>ANTEC NeoECO GOLD ZEN 600W 제품 정보 바로 가기<<

>>ANTEC NeoECO GOLD ZEN 700W 제품 정보 바로 가기<<







ANTEC NeoECO GOLD ZEN 파워 패키지

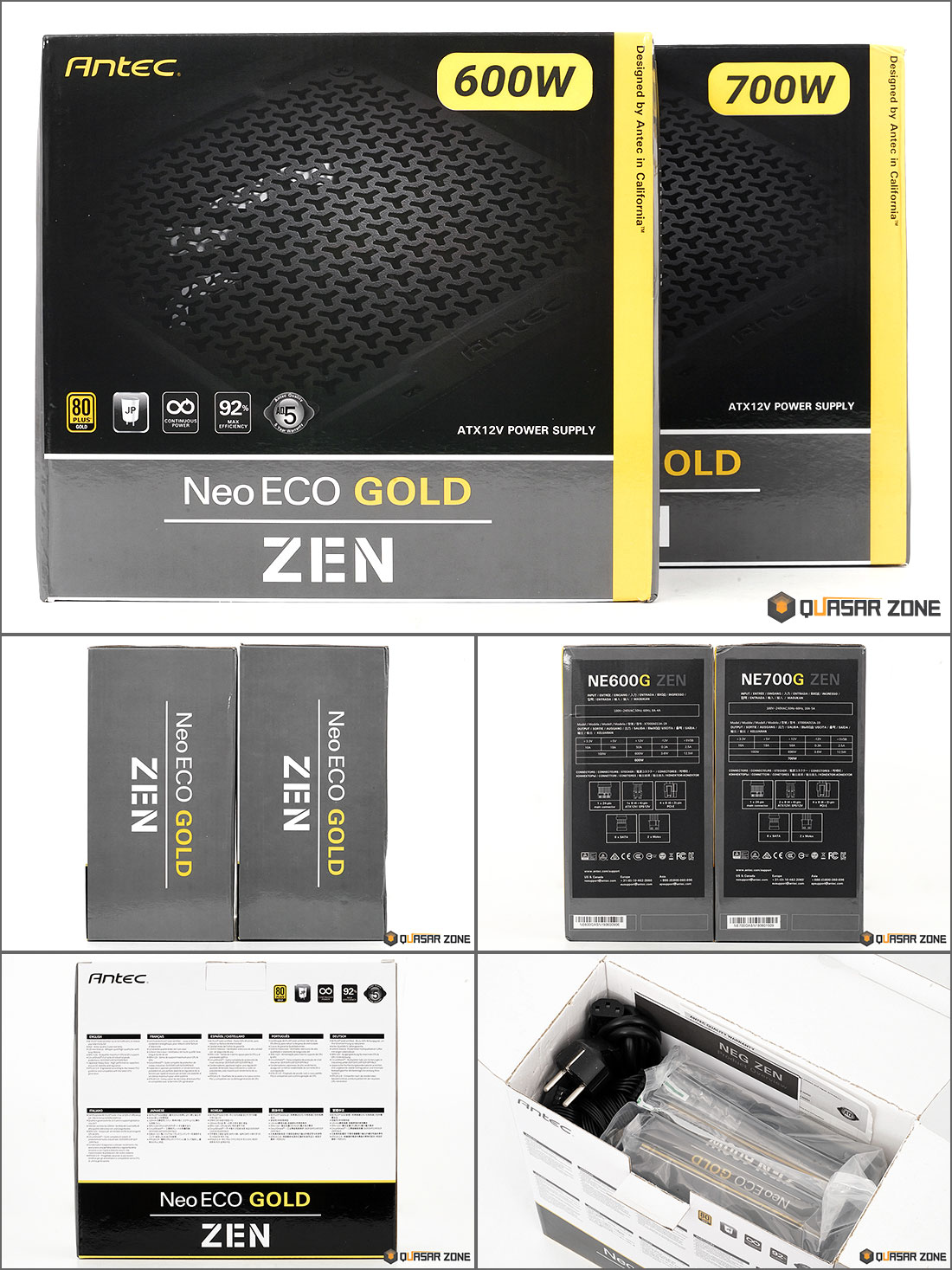

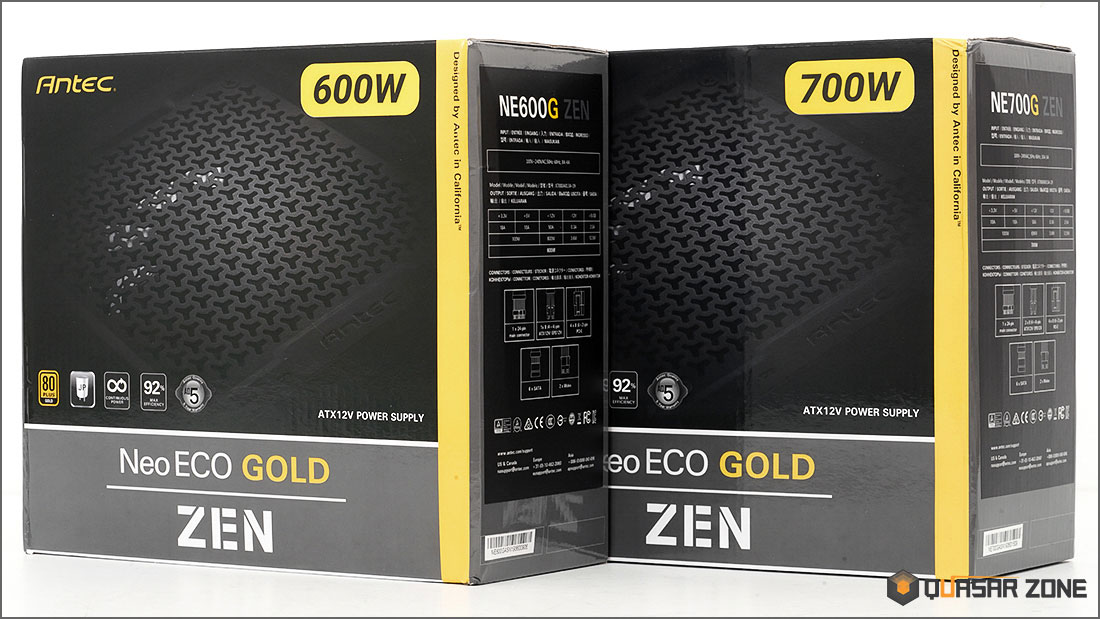

기존 NeoECO 박스가 화이트 칼라 기반으로 밝은 느낌이었다면, NeoECO GOLD ZEN은 반대로 블랙, 그레이 기반으로 다소 어두운 느낌으로 변경되었습니다. 앞면에는 제품 사진과 ANTEC 로고, 용량, 인증 로고를 확인할 수 있으며, 후면에는 10개 국어로 제품 특징이 설명되어 있습니다. 측면에는 제품 스펙표와 케이블 구성표가 스티커로 부착되어 있습니다.






박스를 개봉하면 파워서플라이, 전원 케이블, 케이스 조립용 나사 4개, 사용자 설명서가 담겨있으며, 파워서플라이는 충격 보호를 위해 에어캡으로 포장되었습니다.






비닐 밀봉 포장을 통해 재포장 이슈 같은 불안 요소를 원천 봉쇄했습니다. 이를 통해 구매한 제품이 새 제품인지 소비자가 쉽게 확인할 수 있습니다.






ANTEC NeoECO GOLD ZEN 파워 디자인

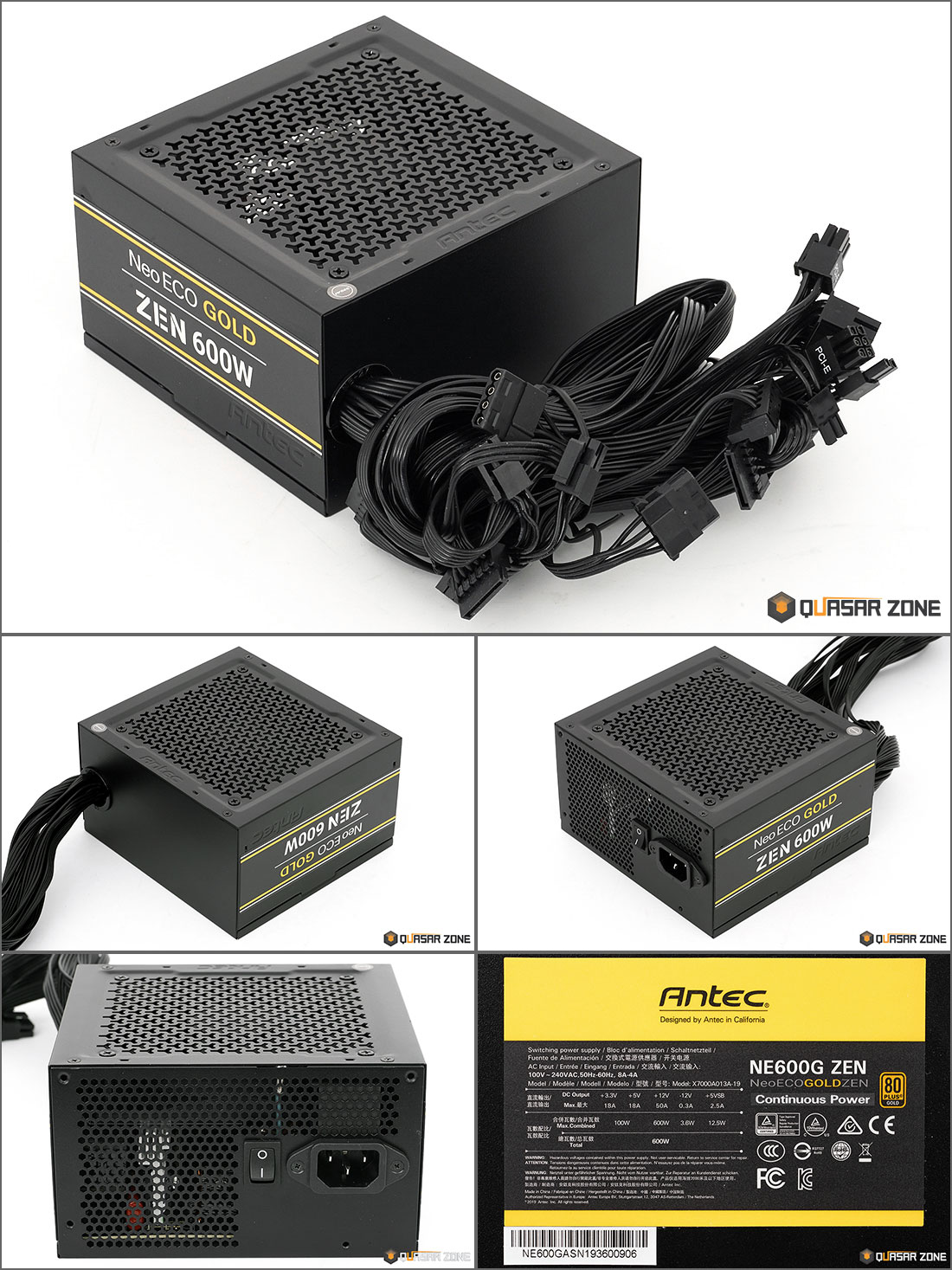

해당 제품은 ATX 파워서플라이 폼팩터(140×150×86mm)로 ATX 규격 케이스라면 대부분 간섭 없이 장착할 수 있습니다. 기존 ANTEC 파워들은 원형 팬그릴이 외부로 노출되는 형태로 섀시를 구성했는데요. 신제품 NeoECO GOLD ZEN은 섀시와 일체형 타입으로 에어홀을 구성했으며, 상당히 촘촘하게 패턴이 적용된 것을 확인할 수 있습니다. 양측면에 부착된 스티커를 통해 NeoECO GOLD ZEN 제품명과 용량을 직관적으로 확인할 수 있습니다.

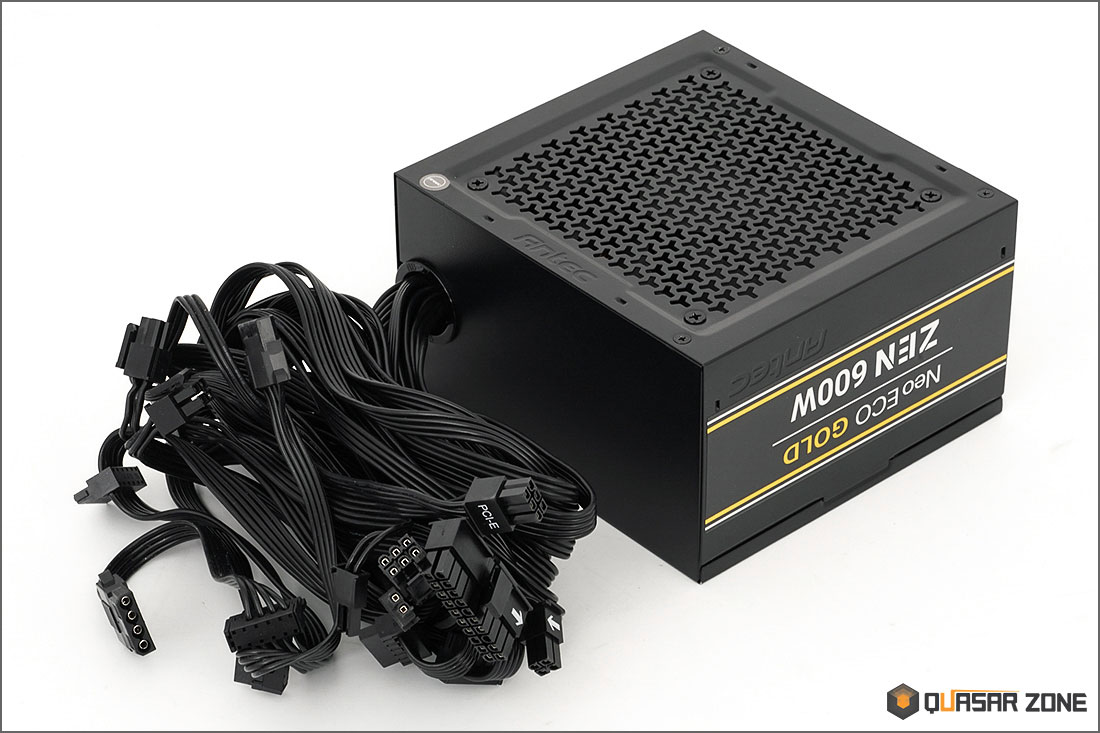

칼국수처럼 납작한 형태에 블랙 색상으로 구성된 플랫 케이블로 구성되었습니다. 이전에는 일부 고가 파워에만 적용되던 케이블이었으나, 최근에는 보급형 파워 제품에도 플랫 케이블이 적용되고 있습니다. ANTEC NeoECO GOLD ZEN 시리즈 케이블은 모두 18AWG로 구성되었으며, 용량별 차이는 EPS(CPU 보조전원) 케이블 갯수가 다르다는 점입니다. 600W 파워는 1개, 700W 파워는 2개로 구성되었습니다.


*AWG = 케이블 피복을 제외한 내심(실제 전선)의 굵기를 표시하는 단위로 AWG가 작을수록 굵은 내심을 가진 케이블입니다. 되도록 굵은(AWG 숫자가 낮은) 케이블을 쓰는 것이 안정적입니다. PC용 파워서플라이에서는 주로 18AWG 두께 케이블을 사용하고 있습니다.





X570 및 Z390 칩세트 마더보드에서 EPS(CPU 보조전원) 포트가 8+4핀 또는 8+8핀 형태로 변화됨에 따라 ANTEC NeoECO GOLD ZEN 700W도 4+4 케이블을 2개 라인으로 개별 구성하여 EPS 8+8핀 호환이 가능힙니다.






ANTEC NeoECO GOLD ZEN 내부




1차측 콘덴서는 HITACHI 및 nichicon - 105℃ 부품, 2차측 콘덴서는 TEAPO - 105℃ 부품을 사용했으며 추가로 하프브리지 LLC 공진 회로와 DC to DC 회로를 탑재했습니다. 이를 통해 +12V 가용력을 99% 이상으로 높였으며, +5V 및 +3.3V를 포함한 모든 라인에서 안정적인 출력을 제공합니다. 스위칭 변환부는 메인 트랜스와 스위칭 트랜스로 구성되어 있으며, 트랜스 용량을 확인할 수 있도록 스티커가 부착되어 있습니다.






쿨링팬은 POWERYEAR 브랜드의 PY-1225M12S 제품이 사용되었는데요. 슬리브 베어링을 기반으로 구성된 제품입니다.


■ 6중 보호회로

OCP (Over Current Protection) = 과전류 보호회로

OVP (Over Voltage Protection) = 과전압 보호회로

UVP (Under Voltage Protection) = 저전압 보호회로

SCP (Short Circuit Protection) = 단락(합선) 보호회로

OPP (Over Power Protection) = 과전력 보호회로

NLO (No Load Opeartion) = 공회전 보호 회로






파워서플라이 효율



80PLUS 인증이란 무엇인가?

파워서플라이(Power Supply Unit : PSU) 효율에 관한 인증 부분에서 가장 신뢰가 높은 인증 기준값이라 할 수 있습니다. 효율적인 에너지 사용을 권장하기 위해 만들어진 규격으로, ECOS(미국 에너지 효율 인증 기관)에서 2004년부터 시작되었습니다. 파워서플라이 부하에 따른 효율 부분에 대한 규격으로 10% 부하에서부터 20%, 50%, 100% 정격 부하 환경에서 80% 이상의 효율 성능을 보여주는 제품에만 제공되는 인증 마크입니다. (80PLUS 공식 홈페이지 참고)








파워서플라이 테스트 간 장비, 환경 등 다양한 원인으로 인해 변인 통제를 100% 완벽하게 하기란 실제로 불가능합니다. 다만, 퀘이사존 자체 가이드라인에 따라 공정성과 객관성에 문제가 없도록 파워서플라이 모든 제품에 동일한 테스트 방식을 적용하여 진행하고 있습니다.



퀘이사존 파워서플라이 테스트는 아이텍일렉트로닉스 IT8511+ & IT8512+ 초고속 로드 장비와 LeCroy LT354 장비를 통해 진행하였으며, 테스트 진행 전 30분간 파워서플라이 100% 로드 부하 환경을 유지합니다. 이후 10%부터 100% 구간까지 각각 구간을 20분씩 테스트하여 효율 결괏값을 각 도표에 반영하여 표기하고 있습니다.






이미지를 클릭하면 큰 사진으로 감상 가능합니다.


ANTEC NeoECO GOLD ZEN 600W, 700W 파워는 80PLUS GOLD 인증을 받은 제품으로 최대 효율 90%(Typical 기준, 50% 부하)를 보장합니다.

[80PLUS 인증 기준값, 20% 로드 시 = 87%, 50% 로드 시 = 90%, 100% 로드 시 =  87%]






이미지를 클릭하면 큰 사진으로 감상 가능합니다.


테스트 결과를 보면 최대 효율은 40% 구간에서 측정된 92.31%(NE600G ZEN), 92.52%(NE700G ZEN)였으며, 100% 부하에서는 89.14%(NE600G ZEN)88.99%(NE700G ZEN)로 기준값을 넘어서는 성능을 확인할 수 있었습니다. 80PLUS GOLD 인증값과 비교시 2%를 넘어서는 높은 효율 결과값을 보여주었으며, 용량에 상관없이 전 구간에서 안정적인 출력과 성능이 확인되었습니다.


Cross Load 테스트의 +12V 최대 부하(=600W, 696W 출력)에서는 91.11%와 90.59%로 측정되었으며, +3.3V와 +5V 라인(=100W) 최대 부하 테스트에서는 84.76%와 85.73%로 측정되었습니다. NE600G ZEN, NE700G ZEN 두 제품간 성능 차이는 오차범위(±1%)내로 큰 문제가 되지 않는 결괏값이었습니다.






이미지를 클릭하면 큰 사진으로 감상 가능합니다.


인텔 파워서플라이 디자인 가이드에는 +12V, +5V, +3.3V, -12V, +5VSB 각 출력 전압 기준값이 명시되어 있습니다. 그중 +12V 라인은 최저 11.4V에서 최대 12.6V로 표시가 되었으며, 해당 범위 내로 출력되어야 정상 범주로 판단하고 있습니다.


파워서플라이에서 가장 많은 전력 소비와 안정적인 출력이 요구되는 +12V(EPS 4+4Pin, PCIe 6+2Pin) 라인 출력 전압을 확인해봤습니다. ANTEC NeoECO GOLD ZEN 파워 내부에는 하프브릿지 LLC 공진회로와 DC to DC 회로가 탑재되었는데요. 부품 구성에 걸맞은 성능을 보여주었습니다. 600W, 700W 모두 부하량에 상관없이 안정적인 칼 전압을 보여주었습니다.






이미지를 클릭하면 큰 사진으로 감상 가능합니다.


파워서플라이 디자인 가이드(ATX 폼팩터 기준) 내용에는 5VSB(=5V STAND BY) 전력에 대안 기준이 명시되어 있습니다. ErP Lot 3 2014 및 ErP Lot 6 2010 / 2013에는 5VSB 대기전력 효율이 가능한 한 높아야 한다고 안내하고 있으며, 그중 550mA, 1A 및 1.5A 구간에서는 75% 이상 효율 이상을 권장하고 있습니다. 각 파워서플라이마다 5VSB 최대 출력이 다른데요. 이점을 고려하여 5VSB 출력이 3A보다 높은 경우에는 최대 3A 기준에서 75% 이상 효율을 달성해야 한다고 안내하고 있습니다. 퀘이사존에서는 이러한 가이드 기준에 따라 550mA, 1A, 1.5A 그리고 파워 스펙에 명시된 최대 5VSB 출력값을 기준으로 테스트를 진행했습니다.


ANTEC NeoECO GOLD ZEN 600W, 700W 파워는 550mA, 1A, 1.5A, 2.5A 총 4개 테스트 조건에서 기준치인 75%를 넘는 5VSB 효율 성능을 보여주었습니다.




리플&노이즈 측정


파워는 교류를 직류로 변환시키는 장치를 뜻합니다. 리플(Ripple)은 교류(AC)가 완전히 직류(DC)로 변환되지 못하고 AC Peak 시 흔적을 남기게 되어 맥박이 뛰는 것 같은 직류가 만들어지게 됩니다. 이와 같은 현상을 리플이라 합니다. 파워 특성상 고주파 스위칭 과정에서도 리플과 전기적인 노이즈 출력이 함께 직류에 나타나게 됩니다. 리플과 노이즈는 구분하지 않고 함께 측정하기 때문에 통상적으로 리플&노이즈라고 불리고 있습니다.



리플&노이즈는 콘덴서의 수명을 단축하고 오작동을 일으킬 수 있음므로 수치가 낮을수록 좋으며, 설계 가이드에서도 보통 출력 전압의 1~2% 이하로 제한하고 있습니다. 각종 노이즈가 전압을 왜곡시켜 전위 차이를 이용한 신호에 오류를 줄 수 있기 때문에 리플&노이즈 양이 적을수록 좋습니다.






이미지를 클릭하면 큰 사진으로 감상 가능합니다.


파워서플라이 리플&노이즈 테스트 결과는 20%, 50%, 100% 3가지 환경에서의 측정값을 도표에 입력 후 표기하였습니다. 가이드라인에서는 12V는 최대 120mV / 5V는 최대 50mV / 3.3V는 최대 50mV 기준치 이내에 들어오는 것을 권장하고 있습니다.


ANTEC NeoECO GOLD ZEN 600W, 700W 파워서플라이는 +12V, +5V, +3.3V 전체 라인에서 우수한 리플&노이즈 수치를 확인할 수 있었습니다. 인텔 파워서플라이 가이드를 만족하는 결괏값을 테스트를 통해 확인할 수 있었습니다.






총평



ANTEC의 대표 파워 NeoECO 시리즈 후속 제품, ANTEC NeoECO GOLD ZEN (600W/700W) 파워를 살펴봤습니다. GOLD ZEN 제품명에 걸맞게 80PLUS GOLD 인증을 받은 하이엔드 파워로 50% 부하(=Typical 기준)에서 최대 92% 이상의 효율 성능을 보장하는데요. 퀘이사존 테스트에서는 92.19%(600W), 92.31%(700W)으로 측정되었으며, 10%에서 100%까지 안정적인 성능을 확인할 수 있었습니다. 여기에 +5VSB 효율 테스트와 리플&노이즈 테스트 모두 인텔 파워서플라이 디자인 가이드 기준을 모두 만족하는 결과였습니다.


NeoECO GOLD ZEN 파워에는 하프브리지 LLC 공진 회로와 DC to DC 회로를 구성하여 12V 라인 출력이 100%까지 가능하도록 설계되었으며, 출력량뿐만 아니라 다양한 부하 조건에서도 큰 변동 없는 안정적인 출력을 보장하는데요.



▲ 퀘이사존 테스트 결과 (위 : GOLD ZEN 600W / 아래 : GOLD ZEN 700W)


테스트 결과에서 0.047V(600W), 0.043V(700W) 이내 전압 차이로 하이엔드 이상급 PC 사용자들이 선호하는 일명 : 칼 전압을 확인할 수 있었는데요. 12V 사용량이 높은 CPU와 VGA에 안정적인 출력이 가능하다는 점은 확실한 장점이라 할 수 있겠습니다.


기존 NeoECO에서 아쉬웠던 부분 중 하나는 바로 슬리빙 케이블이었는데요. 최근 1~2년 사이 파워서플라이 케이블이 모두 플랫 케이블로 변화됨에 따라 GOLD ZEN 파워도 이러한 트렌드에 맞게 플랫 케이블로 변경을 했습니다. 여기에 사용 빈도가 줄어든 FDD 케이블도 제거하여 선정리를 조금 더 깔끔하게 할 수 있게 되었고요.  품질 보증 기간은 무상 5년 정책을 제공하며, 제품 고장 시 1:1 새 제품 교환 정책도 함께 지원한다고 밝혔습니다.


해외 뉴스(유럽 시장)에 의하면 600W는 79.99달러, 700W는 89.99달러로 출시될 예정이라고 하는데요. 국내 시장에서는 79,000원 그리고 89,000원에 판매 가격이 정해졌습니다. 해외 판매가보다 약 15% 이상 저렴한 가격에 판매가 된다는 점은 상당히 인상적인데요. 해외보다 저렴한 가격에 판매를 한다는 점은 다른 유통사들도 본받았으면 좋겠네요.


아쉬운 점도 있습니다. GOLD 인증 이상급 파워 제품들이 대부분 7년에서 10년 사이 품질 보증 기간을 제공하고 있는데요. NeoECO GOLD ZEN은 무상 보증 기간이 5년으로 타사 대비 짧게 느껴질 수밖에 없는 부분입니다. 또 하나는 PY-1225M12S 쿨링팬이 탑재되었는데요. GOLD 인증 제품의 경우 내구성이 높은 볼 베어링이나 유체 베어링을 주로 사용하나, 슬리브 베어링이 사용된 쿨링팬이 사용된 점은 아쉽습니다.






안정적인 12V 칼전압 출력은 기본, 최대 92% 이상 효율 성능을 보장하는 80PLUS GOLD 파워, ANTEC NeoECO GOLD ZEN 600W, 700W입니다.
