GreatWall E FROZEN 80PLUS GOLD 모듈러 시리즈

케이블과 커넥터까지 화이트로 구성된 흰둥이 파워 등장




GreatWall(그레이트 월) 파워는 2014년을 끝으로 국내 시장에서 찾아보기 어려웠는데요. 5년간의 침묵을 깨고 프리플로우(PREFLOW)와 공식 유통 계약을 하며 새롭게 국내 시장에 도전장을 내밀었습니다. 12월 5일 출시된 신제품 7종은 80PLUS GOLD 및 230V EU Bronze 인증을 받았으며, 국내 파워 사용자들이 선호하는 플랫 케이블도 모두 빠짐없이 적용했습니다. 그중 퀘이사 칼럼을 통해 첫 번째로 소개할 제품은 바로 GreatWall E FROZEN 80PLUS GOLD 모듈러 시리즈입니다. FROZEN(냉동된, 얼어붙은)이라는 네이밍에 걸맞게 겨울을 상징하는 화이트 색상으로 구성된 흰둥이 파워인데요. 일반적으로 화이트 파워는 본체만 화이트이고 케이블과 커넥터는 블랙으로 구성되는 경우가 대부분이었는데요. GreatWall 이러한 고정 관념을 깨고 케이블과 커넥터까지 화이트 색상을 입혀 별도의 모듈러 케이블 없이도 화이트 콘셉트 PC를 만들 수 있도록 구성했는데요. 퀘이사 칼럼을 통해 제품 구성과 성능을 살펴보도록 하겠습니다.






제품 사양





>>GreatWall E650 FROZEN 80PLUS GOLD 모듈러 화이트 제품 정보 바로 가기<<

>>GreatWall E750 FROZEN 80PLUS GOLD 모듈러 화이트 제품 정보 바로 가기<<






GreatWall E FROZEN 80PLUS GOLD 모듈러 파워 패키지

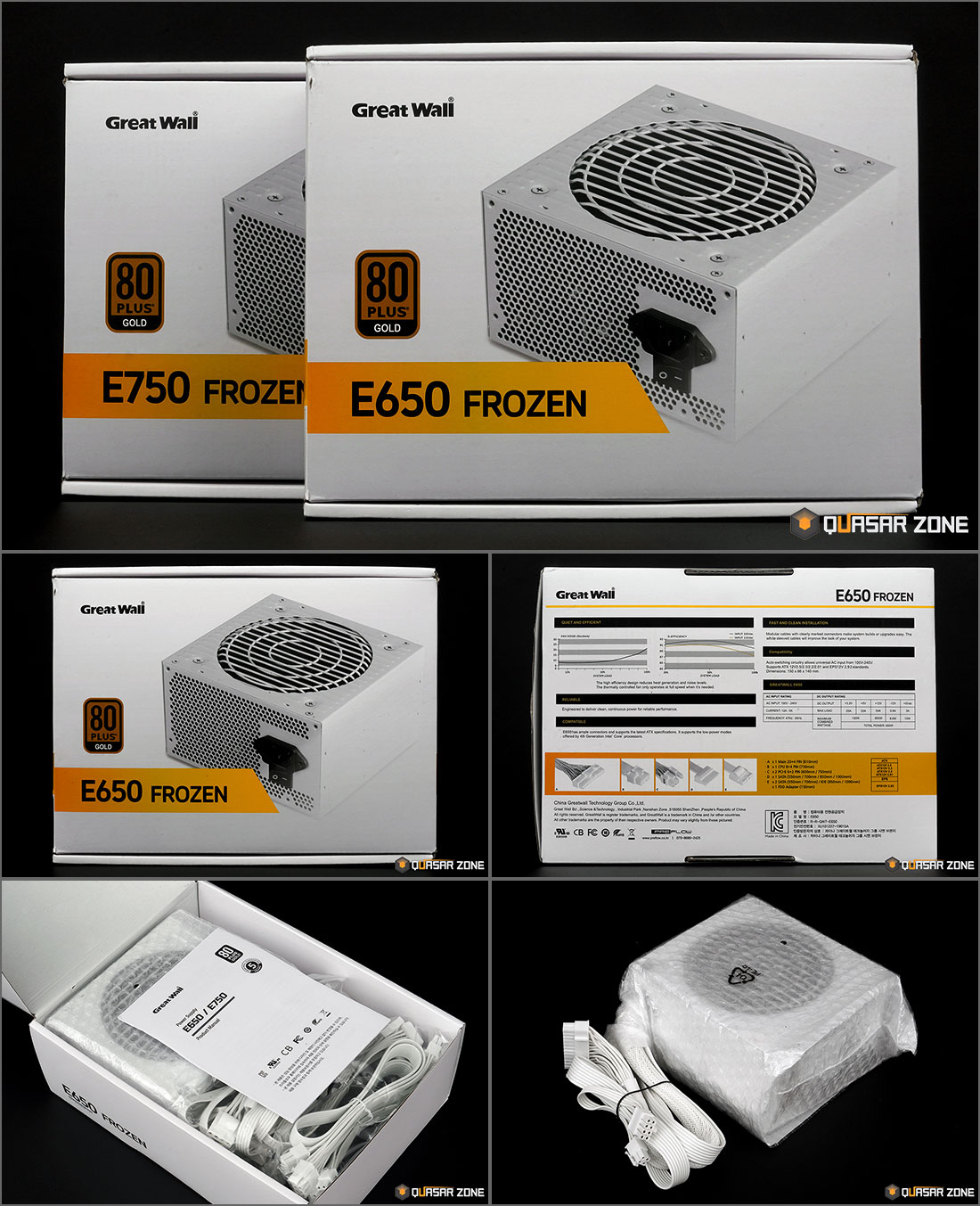

GreatWall E FROZEN 80PLUS GOLD 모듈러 파워는 패키지 박스도 화이트 색상으로 구성하여 제품과 깔맞춤했습니다. 전체적으로 심플한 디자인이 인상적인데요. 전면에는 로고, 사진 인증 문구가 간략히 표기되었으며, 측면과 상단, 하단 모두 같습니다. 제품에 대한 상세 정보는 모두 후면에 배치했는데요. 소음, 효율, 스펙표, 케이블 구성 등 확인할 수 있습니다.






박스를 개봉하면 파워서플라이, 모듈러 케이블, 전원 케이블, 케이스 조립용 나사 4개, 사용자 설명서가 담겨있으며, 파워서플라이는 충격 보호를 위해 에어캡으로 포장되었습니다.






모듈러 케이블은 비닐에 밀봉된 상태로 제공됩니다.






GreatWall E FROZEN 80PLUS GOLD 모듈러 디자인

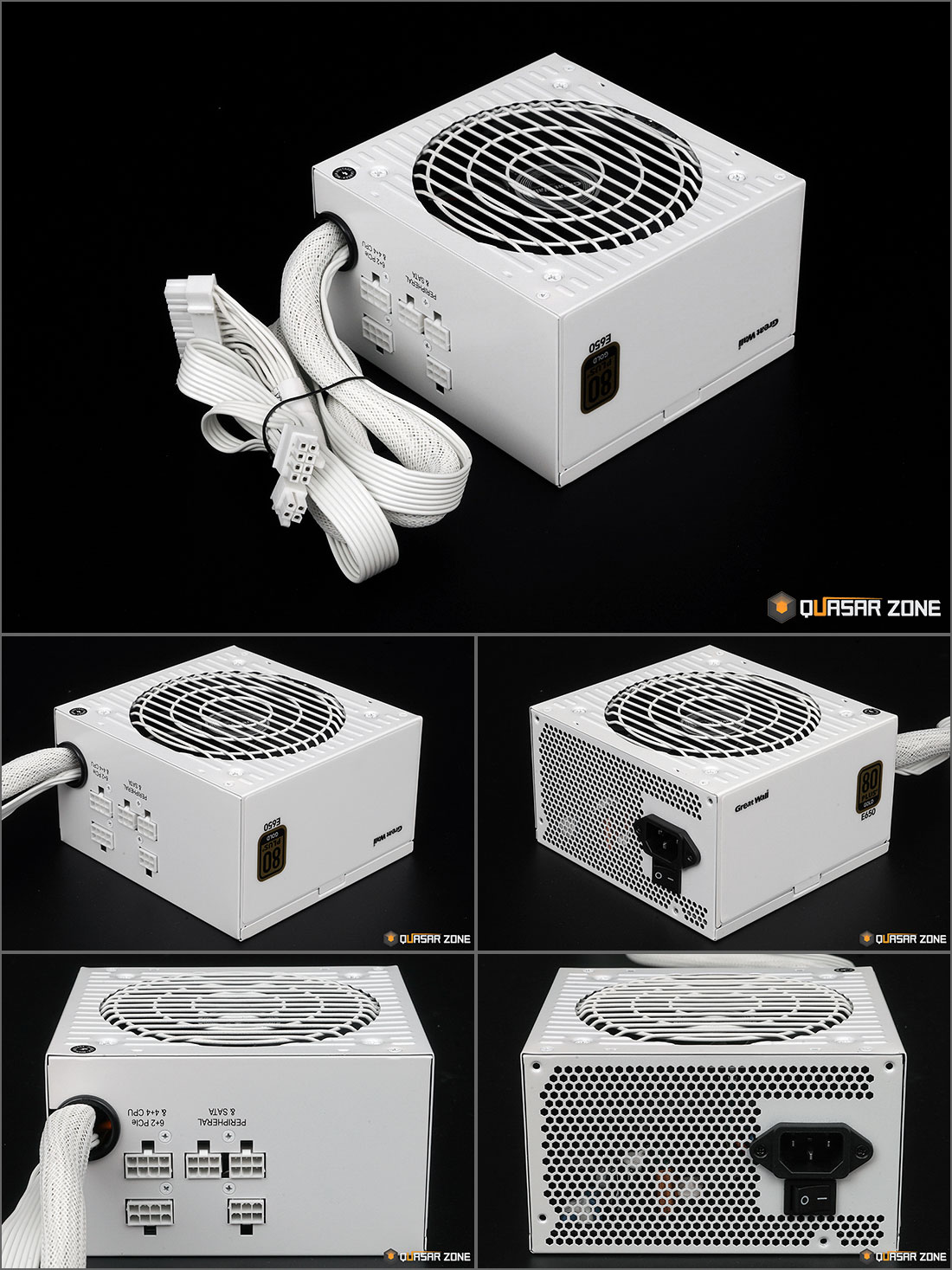

ATX 파워서플라이 폼팩터(140×150×86mm) 대부분의 케이스에서 간섭 없이 장착이 가능합니다. FROZEN 네이밍에 알맞게 겨울을 상징하는 화이트 색상을 적용했는데요. 섀시뿐만 아니라 케이블, 커넥터까지 모두 화이트 색을 입었습니다. 패키지와 마찬가지로 측면에는 그레이트월 로고와 인증 로고, 제품명만 심플하게 표기되었으며, PCB면에 스티커로 제품 스펙표가 부착되었습니다.

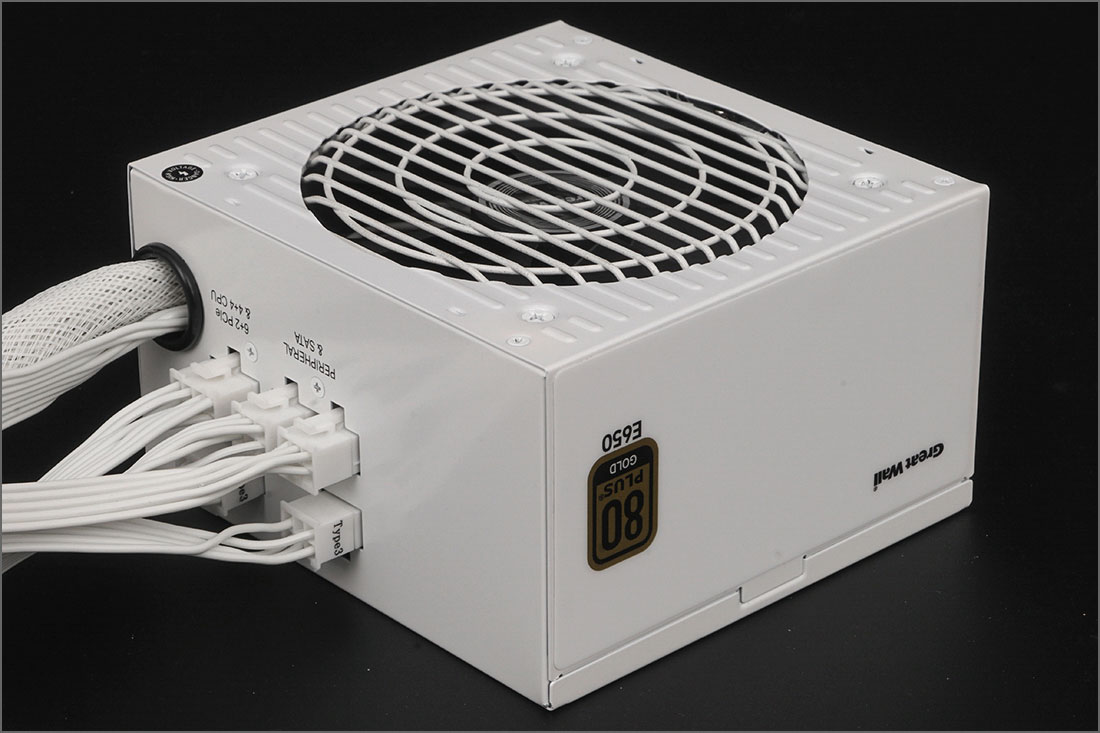

GreatWall E FROZEN 80PLUS GOLD 모듈러 파워는 케이블을 연결하여 사용하는 하프 모듈러 타입인데요. 메인 전원 케이블(20+4Pin)과 CPU 보조 전원(8+4핀 or 8+8핀)은 파워 출력단에 연결되어 있으며, PCI-E, SATA, Molex 케이블만 사용자 시스템 환경에 맞게 연결하여 사용하는 방식입니다.






칼국수처럼 납작한 형태에 화이트 색상으로 구성된 플랫 케이블로 구성되었으며, FDD Adapter를 제외한 대부분의 케이블은 모두 18AWG*로 구성되었습니다. 용량별 차이는 EPS(CPU 보조전원) 케이블 개수와 SATA 케이블 개수가 다르다는 점입니다. 650W 파워는 8핀 + 4핀 형태이며, 750W 파워는 8핀 + 8핀 형태로 구성되었으며, 650W 파워는 SATA 케이블 1개, 750W 파워는 SATA 케이블 2개가 제공됩니다.


*AWG = 케이블 피복을 제외한 내심(실제 전선)의 굵기를 표시하는 단위로 AWG가 작을수록 굵은 내심을 가진 케이블입니다. 되도록 굵은(AWG 숫자가 낮은) 케이블을 쓰는 것이 안정적입니다. PC용 파워서플라이에서는 주로 18AWG 두께 케이블을 사용하고 있습니다.







X570 및 Z390 칩세트 마더보드는 EPS(CPU 보조전원) 포트가 8+4핀 또는 8+8핀 형태로 구성되었는데요. GreatWall E FROZEN 80PLUS GOLD 모듈러 파워는 8+4핀과 8+8핀 타입으로 연결이 가능합니다.






GreatWall E FROZEN 80PLUS GOLD 모듈러 내부

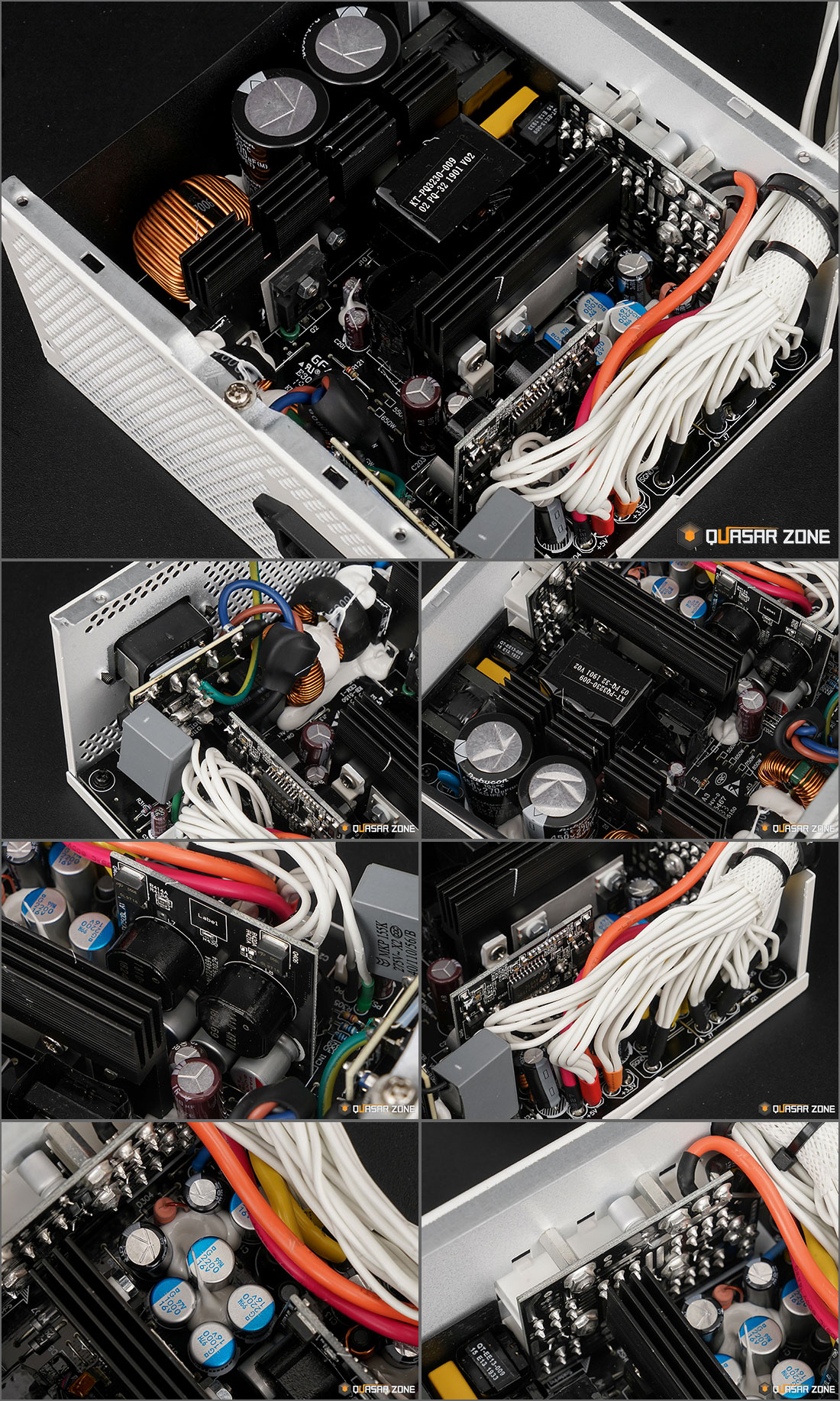

1차측 콘덴서는 NIPPON CHEMI-CON 및 Rubycon - 105℃ 부품, 2차측 콘덴서는 KZE 및 RUBYCON - 105℃ 부품을 사용했습니다. 출력단에는 DC to DC 회로를 추가하여 +12V 가용력을 99% 이상으로 높였으며, +5V 및 +3.3V를 포함한 모든 라인에서 안정적인 출력을 제공합니다. 스위칭 변환부는 메인 트랜스와 스위칭 트랜스로 구성되어 있으며, 트랜스 용량을 확인할 수 있도록 스티커가 부착되어 있습니다.






쿨링팬은 HDB(Hydraulic Dynamic Bearing, 유압식 베어링) 방식을 사용해, 낮은 소음과 함께 긴 수명을 보장합니다.


*Hydro 베어링, Hydraulic 베어링은 근본적으로 유체 베어링을 뜻합니다. 하지만, 오리지널 유체 베어링인 FDB 베어링은 특허가 등록된 상태이며, FDB 베어링 사용을 위해서는 별도의 비용을 지불해야 하므로 다른 쿨링팬들에 비해 가격이 높습니다. 이러한 문제를 해결하기 위해 각 쿨링팬 제조사에서 대안으로 제작한 제품이 바로 Hydro & Hydraulic 베어링이라 할 수 있습니다.




■ 6중 보호회로

OVP (Over Voltage Protection) = 과전압 보호회로

UVP (Under Voltage Protection) = 저전압 보호회로

OCP (Over Current Protection) = 과전류 보호회로

SCP (Short Circuit Protection) = 단락(합선) 보호회로

OPP (Over Power Protection) = 과전력 보호회로

OTP (Over Temperature Protection) = 과온도 보호회로






파워서플라이 효율



80PLUS 인증이란 무엇인가?

파워서플라이(Power Supply Unit : PSU) 효율에 관한 인증 부분에서 가장 신뢰가 높은 인증 기준값이라 할 수 있습니다. 효율적인 에너지 사용을 권장하기 위해 만들어진 규격으로, ECOS(미국 에너지 효율 인증 기관)에서 2004년부터 시작되었습니다. 파워서플라이 부하에 따른 효율 부분에 대한 규격으로 10% 부하에서부터 20%, 50%, 100% 정격 부하 환경에서 80% 이상의 효율 성능을 보여주는 제품에만 제공되는 인증 마크입니다. (80PLUS 공식 홈페이지 참고)








파워서플라이 테스트 간 장비, 환경 등 다양한 원인으로 인해 변인 통제를 100% 완벽하게 하기란 실제로 불가능합니다. 다만, 퀘이사존 자체 가이드라인에 따라 공정성과 객관성에 문제가 없도록 파워서플라이 모든 제품에 동일한 테스트 방식을 적용하여 진행하고 있습니다.



퀘이사존 파워서플라이 테스트는 아이텍일렉트로닉스 IT8511+ & IT8512+ 초고속 로드 장비와 LeCroy LT354 장비를 통해 진행하였으며, 테스트 진행 전 30분간 파워서플라이 100% 로드 부하 환경을 유지합니다. 이후 10%부터 100% 구간까지 각각 구간을 20분씩 테스트하여 효율 결괏값을 각 도표에 반영하여 표기하고 있습니다.






이미지를 클릭하면 큰 사진으로 감상 가능합니다.


GreatWall E FROZEN 80PLUS GOLD 모듈러 (650W, 750W) 파워는 80PLUS GOLD 인증을 받은 제품으로 최대 효율 90%(Typical 기준, 50% 부하)를 보장합니다.

[80PLUS 인증 기준값, 20% 로드 시 = 87%, 50% 로드 시 = 90%, 100% 로드 시 =  87%]






이미지를 클릭하면 큰 사진으로 감상 가능합니다.


GreatWall E650 파워의 최대 효율은 91.93%, E750 파워는 91.49%였으며, 100% 부하에서는 89.30%(E650)88.41%(E750)로 기준값을 넘어서는 성능을 확인할 수 있었습니다. 80PLUS GOLD 인증값과 비교시 2% 이상 높은 효율 값을 보여주었으며, 용량에 상관없이 전 구간에서 안정적인 출력과 성능이 확인되었습니다.


Cross Load 테스트의 +12V 최대 부하(=650W, 750W 출력)에서는 90.48%와 89.88%로 측정되었으며, +3.3V와 +5V 라인(=130W) 최대 부하 테스트에서는 83.89%와 83.32%로 측정되었습니다. GreatWall E650, E750 두 제품간 성능 차이는 오차범위(±1%)내로 큰 문제가 되지 않는 결괏값이었습니다.






이미지를 클릭하면 큰 사진으로 감상 가능합니다.


인텔 파워서플라이 디자인 가이드에는 +12V, +5V, +3.3V, -12V, +5VSB 각 출력 전압 기준값이 명시되어 있습니다. 그중 +12V 라인은 최저 11.4V에서 최대 12.6V로 표시가 되었으며, 해당 범위 내로 출력되어야 정상 범주로 판단하고 있습니다.


파워서플라이에서 가장 많은 전력 소비와 안정적인 출력이 요구되는 +12V(EPS 4+4Pin, PCIe 6+2Pin) 라인 출력 전압을 확인해봤습니다. GreatWall E FROZEN 80PLUS GOLD 모듈러 내부에는 DC to DC 회로가 탑재되었으며, 650W, 750W 모두 부하량에 상관없이 안정적인 전압 출력을 보여주었습니다.






이미지를 클릭하면 큰 사진으로 감상 가능합니다.


파워서플라이 디자인 가이드(ATX 폼팩터 기준) 내용에는 5VSB(=5V STAND BY) 전력에 대안 기준이 명시되어 있습니다. ErP Lot 3 2014 및 ErP Lot 6 2010 / 2013에는 5VSB 대기전력 효율이 가능한 한 높아야 한다고 안내하고 있으며, 그중 550mA, 1A 및 1.5A 구간에서는 75% 이상 효율 이상을 권장하고 있습니다. 각 파워서플라이마다 5VSB 최대 출력이 다른데요. 이점을 고려하여 5VSB 출력이 3A보다 높은 경우에는 최대 3A 기준에서 75% 이상 효율을 달성해야 한다고 안내하고 있습니다. 퀘이사존에서는 이러한 가이드 기준에 따라 550mA, 1A, 1.5A 그리고 파워 스펙에 명시된 최대 5VSB 출력값을 기준으로 테스트를 진행했습니다.


GreatWall E FROZEN 80PLUS GOLD 모듈러 (650W, 750W) 파워는 550mA, 1A, 1.5A, 3A 총 4개 테스트 조건에서 기준치인 75%를 넘는 5VSB 효율 성능을 보여주었습니다.






리플&노이즈 측정


파워는 교류를 직류로 변환시키는 장치를 뜻합니다. 리플(Ripple)은 교류(AC)가 완전히 직류(DC)로 변환되지 못하고 AC Peak 시 흔적을 남기게 되어 맥박이 뛰는 것 같은 직류가 만들어지게 됩니다. 이와 같은 현상을 리플이라 합니다. 파워 특성상 고주파 스위칭 과정에서도 리플과 전기적인 노이즈 출력이 함께 직류에 나타나게 됩니다. 리플과 노이즈는 구분하지 않고 함께 측정하기 때문에 통상적으로 리플&노이즈라고 불리고 있습니다.



리플&노이즈는 콘덴서의 수명을 단축하고 오작동을 일으킬 수 있으므로 수치가 낮을수록 좋으며, 설계 가이드에서도 보통 출력 전압의 1~2% 이하로 제한하고 있습니다. 각종 노이즈가 전압을 왜곡시켜 전위 차이를 이용한 신호에 오류를 줄 수 있기 때문에 리플&노이즈 양이 적을수록 좋습니다.






이미지를 클릭하면 큰 사진으로 감상 가능합니다.


파워서플라이 리플&노이즈 테스트 결과는 20%, 50%, 100% 3가지 환경에서의 측정값을 도표에 입력 후 표기하였습니다. 가이드라인에서는 12V는 최대 120mV / 5V는 최대 50mV / 3.3V는 최대 50mV 기준치 이내에 들어오는 것을 권장하고 있습니다.


GreatWall E FROZEN 80PLUS GOLD 모듈러 (650W, 750W) 파워서플라이는 +12V, +5V, +3.3V 전체 라인에서 우수한 리플&노이즈 수치를 확인할 수 있었습니다. 인텔 파워서플라이 가이드를 만족하는 결괏값을 테스트를 통해 확인할 수 있었습니다.






화이트 PC에 최적화된 케이블과 커넥터




화이트 색상의 마더보드와 메모리, 그래픽카드 기반으로 시스템 구성 시 깔맞춤된 흰둥이 시스템을 완성할 수 있습니다.






총평



GreatWall 브랜드의 신제품, GreatWall E FROZEN 80PLUS GOLD 모듈러 (650W/750W) 파워를 살펴봤습니다. 제품명에서 알 수 있듯이 80PLUS GOLD 인증을 받은 하이엔드 제품으로 50% 부하에서 91% 이상의 효율 성능을 보장하는데요, 테스트 결과에서 91.93%(650W), 91.39%(750W)으로 측정되었으며, 10%에서 100%까지 안정적인 성능을 확인할 수 있었습니다. 추가로 +5VSB 효율, 리플&노이즈 테스트에서도 모두 가이드 기준을 모두 만족하는 결과였습니다.


GreatWall E FROZEN 80PLUS GOLD 모듈러 파워에는 DC to DC 회로를 구성하여 12V 라인 출력이 100%까지 가능하도록 설계되었으며, 출력량뿐만 아니라 안정적인 출력을 보장하는데요.




▲ 퀘이사존 테스트 결과 (위 : E650 FROZEN / 아래 : E750 FROZEN)


테스트 결과를 보면 0.055V(650W), 0.118V(750W) 이내 전압 차이를 보여주었으며, 12V 사용량이 높은 CPU와 VGA 라인에서 안정적인 출력이 가능한 것을 확인할 수 있었습니다. E650 제품이 E750 제품보다는 좀 더 우수한 결과를 보여주었습니다.(샘플에 따라 차이가 있을 수 있습니다.)


GreatWall E FROZEN 80PLUS GODL 모듈러 파워에서 가장 주목할 부분은 바로 케이블 구성입니다. 화이트 파워들 대부분이 본체, 즉 섀시만 화이트로 구성하는 경우가 대부분인데요. GreatWall E FROZEN은 케이블뿐만 아니라 주요 하드웨어와 연결되는 커넥터까지 모두 화이트 색상으로 디자인되었습니다. 화이트 콘셉트 PC를 만들기에 알맞다는 뜻이 되겠네요.


모듈러 타입으로 필요한 케이블만 연결하여 사용할 수 있으며, 사용 빈도가 줄어든 FDD 케이블은 Molex 젠더 타입으로 구성했습니다. 소비자들의 의견을 반영하여 품질 보증 기간을 무상 5년에서 7년으로 변경한 점은 칭찬할만합니다. 국내 소비자들은 쿨링팬 소음에 민감한 편인데요. 이를 위해 HDB(유체 베어링)으로 구성된 120mm 쿨링팬을 탑재하여 소음뿐만 아니라 긴 수명까지 보장합니다.


케이블과 커넥터까지 화이트 디자인을 적용했는데요. 쿨링팬 블레이드까지 화이트 색상으로 구성했다면 보다 완벽한 화이트 깔맞춤을 보여줬을거 같습니다. 제품 구성과 성능은 모두 우수한데요. 다만 GreatWall 파워중 국내 시장에 유통되었었던 제품들이 보급형 제품들이 대부분이었다는 점과 약 5년만에 다시 출시되다보니 다른 외산 브랜드에 비해 국내 인지도 낮은편인데요. 소비자들에게 지속적인 어필이 될 수 있는 브랜드 마케팅이 필수라 할 수 있겠습니다.






케이블과 커넥터까지 모두 화이트 색상으로 구성하고 안정적인 성능까지 보장하는 흰둥이 파워, GreatWall E FROZEN 80PLUS GOLD 모듈러 파워(E650,E750)입니다.
