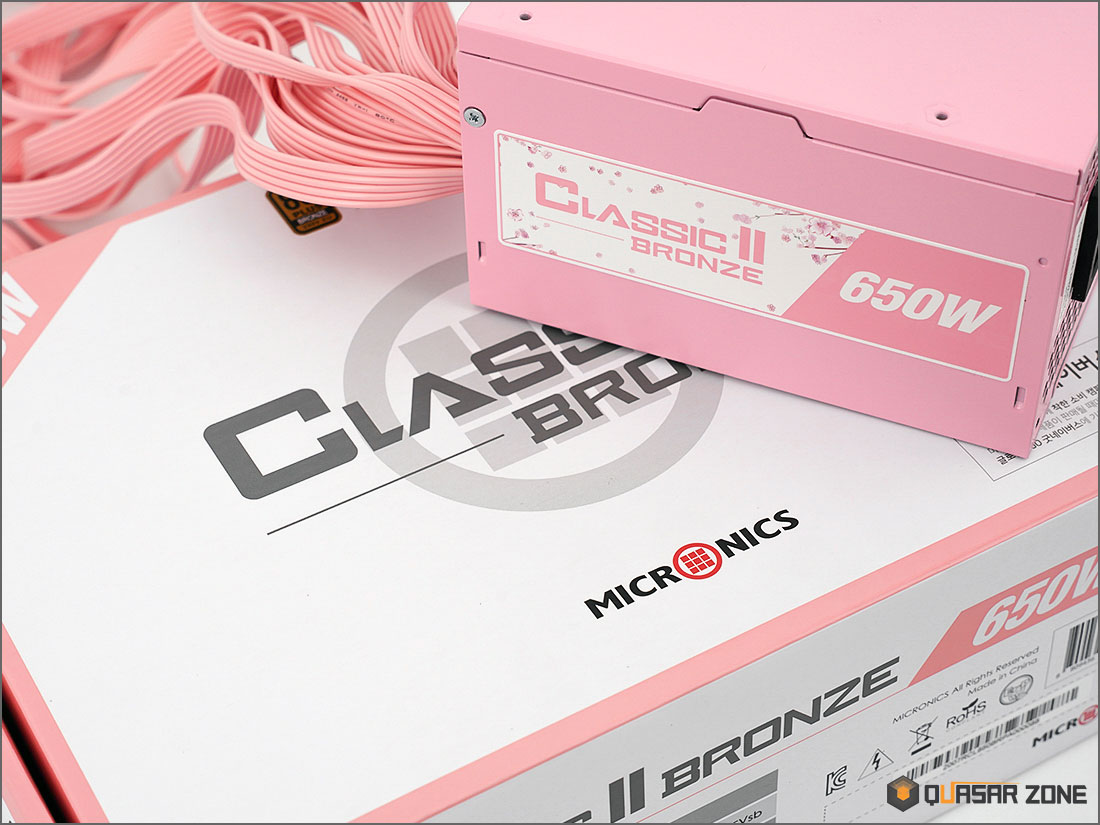

마이크로닉스 Classic II 650W 80PLUS Bronze 230V EU HDB PINK

파워에도 핑크 감성 추가! 마닉이 해냈습니다!



안녕하세요. 퀘이사존 달려입니다.


데스크톱 PC의 핵심 부품 중 하나인 파워서플라이는 대부분 블랙 색상으로만 구성된다는 것을 쉽게 알 수 있습니다. 가격 비교 사이트나 쇼핑몰을 통해 확인하면 95% 이상이 블랙 제품이기 때문인데요. 그나마 최근에 화이트, 일명 흰둥이 제품들에 대한 인기와 수요가 높아지면서 파워 제조사들도 라인업에 1~2개씩 화이트 제품을 추가하기 시작했습니다. 다른 PC 컴포넌트보다 색상 및 트렌드 변화에 상당히 둔감한 시장이 바로 파워서플라이라고 할 수 있는데요. 시스템에 장착하면 잘 보이지 않는다는 한계로 인해 색상과 디자인보다는 대부분 성능에만 포커스를 맞춰왔기 때문이라 할 수 있습니다.


다행인 것은 2016년부터 측면 강화유리와 다양한 컬러 조합의 케이스가 등장하며, 파워서플라이도 변화하기 시작했습니다. 대부분을 차지하고 있는 블랙에 화이트 제품 개수가 증가하고 있다는 점과 2가지에 국한되었던 컬러에서 벗어나 시즌이나 트렌드에 맞는 콘셉트 제품들에 대한 소식이 종종 들려오기 때문인데요. 제품 개수는 적지만 그 변화가 시작되었다는 점은 확실히 주목할만한 부분이라 할 수 있겠습니다.





이번 칼럼에서는 새로운 도전장을 던진 파워를 소개해드리려 합니다. 바로 대한민국 브랜드, 한미마이크로닉스의 Classic II 650W 80PLUS Bronze 230V EU HDB PINK 파워가 되겠습니다. 기존 Classic II 650W 파워에 핑크 색상을 입힌 커스텀 제품으로 지난 2019년 신제품 발표회에서 공개되었던 제품이기도 한데요. 화사한 봄에 어울리는 핑크로 색다른 시스템 연출이 가능한 파워가 되겠습니다. 파워 섀시뿐만 아니라 케이블까지 핑크로 물들였는데요. 퀘이사 칼럼을 통해 제품 구성과 성능을 함께 확인해보겠습니다.






제품 사양





>>마이크로닉스 Classic II 650W 80PLUS Bronze 230V EU HDB PINK 제품 정보 바로 가기<<






패키지

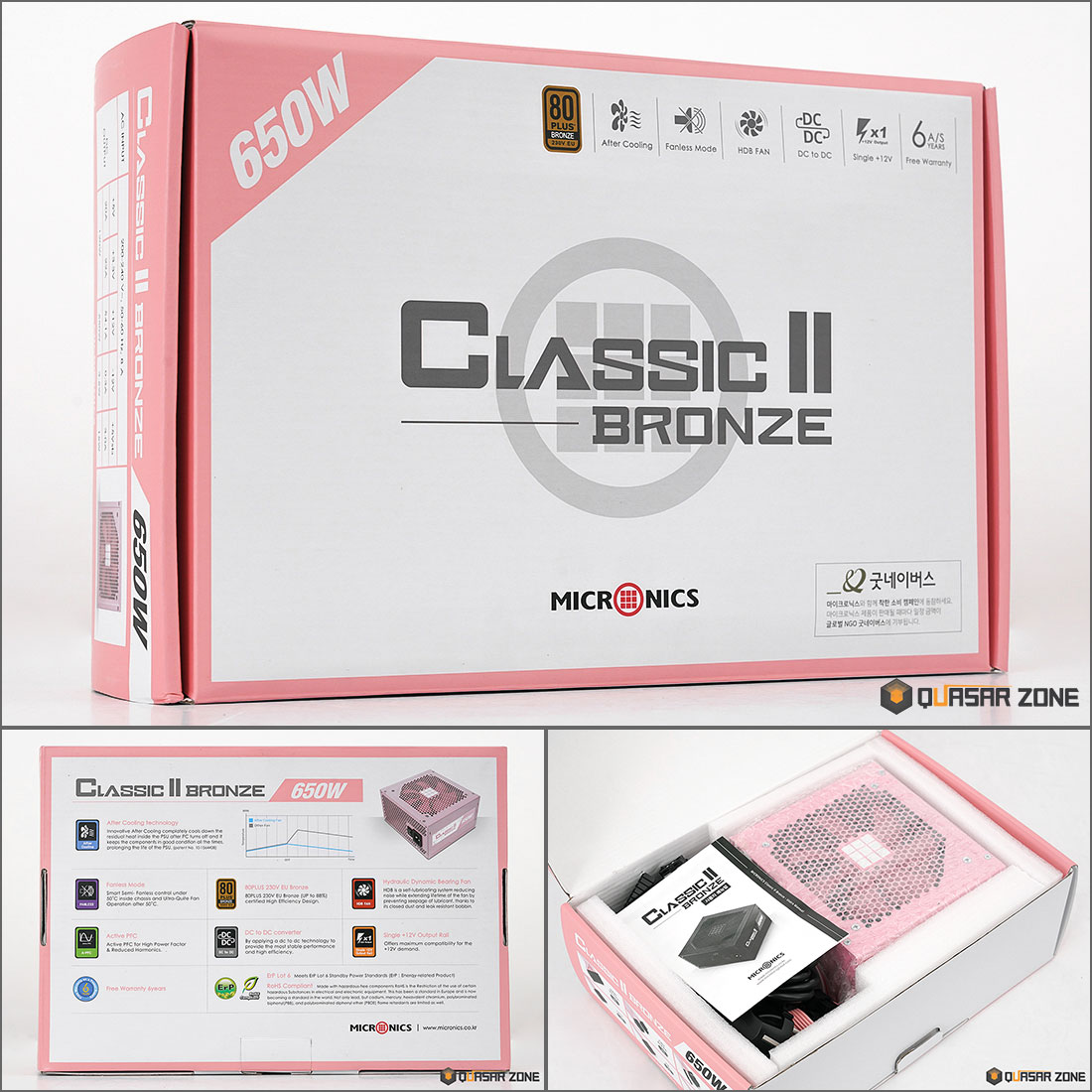

패키지 박스는 화이트 색상에 핑크 색상 포인트를 준 디자인으로 검은색 위주의 파워서플라이 박스보다 화려한 느낌을 선사합니다. 전면에는 로고와 주요 특징이 섬네일로 표기되었으며, 후면에는 주요 특징이 상세히 설명되어 있습니다. 측면에는 스펙표와 케이블 구성 내역도 확인이 가능하고요. 박스를 개봉하면 파워는 에어캡에 포장되었으며, 두꺼운 스펀지로 파워와 구성품을 감싸는 형태를 확인할 수 있습니다.






파워서플라이와 전원 케이블, 사용자 설명서, 케이스 조립용 나사 4개, 케이블 타이가 제공됩니다.






디자인

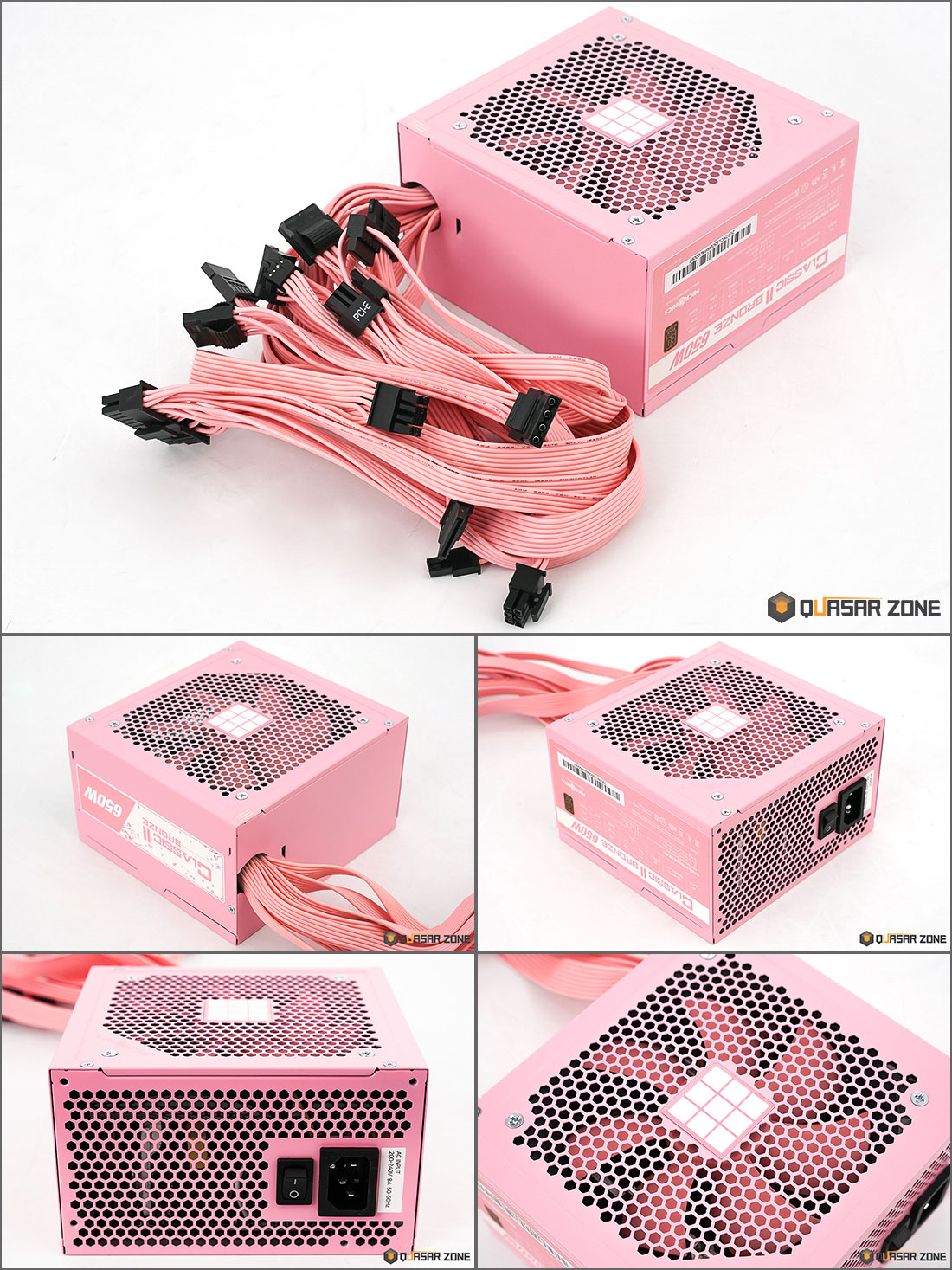

ATX 파워서플라이 폼팩터(140×150×86mm)로 제작되어, 미들타워 케이스에 조립 시 간섭 없이 장착이 가능합니다. 제품명에서 알 수 있듯이 화사한 핑크 색상으로 디자인되어, 블랙 그리고 화이트 색상 위주의 파워서플라이와는 완전히 다른 느낌을 보여줍니다. 팬그릴 중앙부에 위치한 로고의 색상도 레드에서 화이트로 변화를 주었으며, 측면에 부착되는 스티커도 핑크로 구성하여 깔맞춤을 완성했습니다.






사용자 편의성을 위해 SATA 및 4핀(IDE) 케이블을 개선하였습니다. SATA 케이블은 락킹(Locking) 타입 포트를 적용하였습니다. 락킹 타입은 일반 SATA 포트보다 견고하게 장착할 수 있는 장점이 있습니다. 4PIN(IDE) 케이블은 이지스왑(Easy Swap) 방식으로 변경하였습니다. 장착 편의성을 높이기 위해 포트 위쪽으로 손잡이가 추가되어 연결과 분리 시 편리하게 사용할 수 있습니다.






칼국수처럼 납작한 형태에 핑크 플랫 케이블을 통해 선정리 편의성을 높였으며, 대부분 18AWG로 구성되었습니다. 사용 빈도 및 전력 소비량이 낮은 FDD 케이블도 18AWG로 구성한 점은 인상적이네요.


*AWG = 케이블 피복을 제외한 내심(실제 전선)의 굵기를 표시하는 단위로 AWG가 작을수록 굵은 내심을 가진 케이블입니다. 되도록 굵은(AWG 숫자가 낮은) 케이블을 쓰는 것이 안정적입니다. PC용 파워서플라이에서는 주로 18AWG 두께 케이블을 사용하고 있습니다.






내부

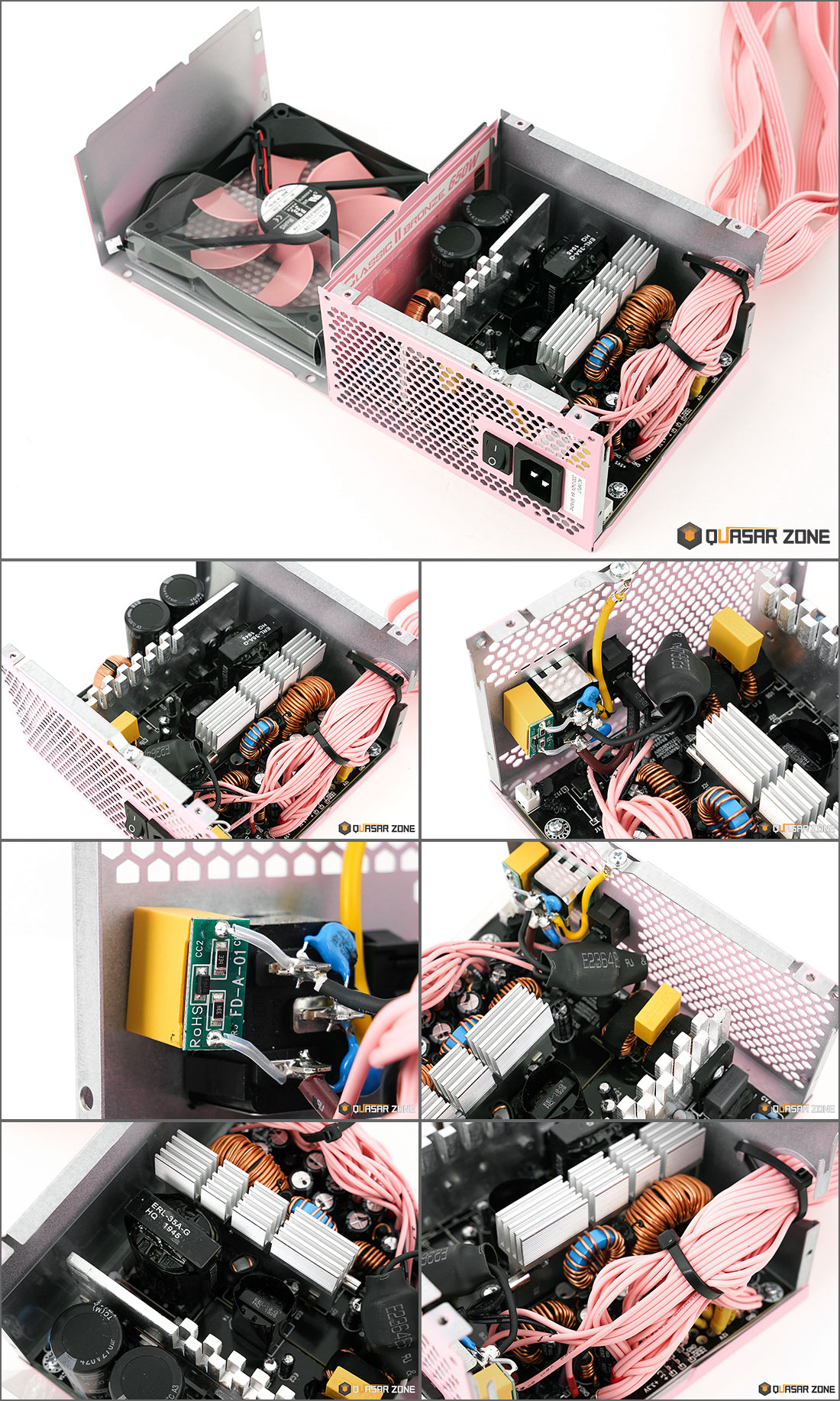

1차 측 콘덴서는 TEAPO 270uF / 420V - 105℃ 부품 2개로 구성되었으며, 2차 측 콘덴서는 CapXon 제품이 사용되었습니다. 대기전력 감소를 위해 개발한 매직 스위치 IC와 함께 EMI 필터, 알루미늄 방열판, 스위칭 트랜스가 탑재되었습니다. DC to DC 회로를 통해 +12V 가용력을 100%까지 제공하고 5V, 3.3V를 포함한 모든 라인에서 안정적인 출력을 제공합니다. 여기에 마이크로닉스에서 개발한 2세대 GPU-VR 기술이 적용되어 12V 전압 강하 없이 안정적인 출력을 보장합니다. 출력단에는 DC 전류 바이어스 및 고주파 저손실, 저소음 그리고 뛰어난 열 안정성까지 갖춘 샌더스트 인덕터 코어를 사용했습니다.






쿨링팬은 HDB(Hydraulic Dynamic Bearing, 유압식 베어링) 방식을 사용해, 낮은 소음과 함께 긴 수명을 보장합니다.


* Hydro 베어링, Hydraulic 베어링은 근본적으로 유체베어링을 뜻합니다. 하지만, 오리지널 유체베어링인 FDB 베어링은 특허가 등록된 상태이며, FDB 베어링 사용을 위해서는 별도의 비용을 지불해야 하므로 다른 쿨링팬들에 비해 가격이 높습니다. 이러한 문제를 해결하기 위해 각 쿨링팬 제조사에서 대안으로 제작한 제품이 바로 Hydro 베어링이라 할 수 있습니다.



■ 보호회로
OPP (Over Power Protection) = 과전력 보호회로
SCP (Short Circuit Protection) = 단락(합선) 보호회로
OTP (Over Temperature Protection) = 과온도 보호회로
OVP (Over Voltage Protection) = 과전압 보호회로
UVP (Under Voltage Protection) = 저전압 보호회로





파워서플라이 효율



80PLUS 인증이란 무엇인가?

파워서플라이(Power Supply Unit : PSU) 효율에 관한 인증 부분에서 가장 신뢰가 높은 인증 기준값이라 할 수 있습니다. 효율적인 에너지 사용을 권장하기 위해 만들어진 규격으로, ECOS(미국 에너지 효율 인증 기관)에서 2004년부터 시작되었습니다. 파워서플라이 부하에 따른 효율 부분에 대한 규격으로 10% 부하에서부터 20%, 50%, 100% 정격 부하 환경에서 80% 이상의 효율 성능을 보여주는 제품에만 제공되는 인증 마크입니다. (80PLUS 공식 홈페이지 참고)








파워서플라이 테스트 간 장비, 환경 등 다양한 원인으로 인해 변인 통제를 100% 완벽하게 하기란 실제로 불가능합니다. 다만, 퀘이사존 자체 가이드라인에 따라 공정성과 객관성에 문제가 없도록 파워서플라이 모든 제품에 동일한 테스트 방식을 적용하여 진행하고 있습니다.



퀘이사존 파워서플라이 테스트는 아이텍일렉트로닉스 IT8511+ & IT8512+ 초고속 로드 장비와 LeCroy LT354 장비를 통해 진행하였으며, 테스트 진행 전 30분간 파워서플라이 100% 로드 부하 환경을 유지합니다. 이후 10%부터 100% 구간까지 각각 구간을 20분씩 테스트하여 효율 결괏값을 각 도표에 반영하여 표기하고 있습니다.






마이크로닉스 Classic II 650W 80PLUS Bronze 230V EU HDB PINK 파워는 230V EU Bronze 인증을 받은 제품으로 최대 효율 88%(Typical 기준, 50% 부하)를 보장합니다.

[20% 로드 시 = 85%, 50% 로드 시 = 88%, 100% 로드 시 =  85%]





테스트 결과, 최대 효율은 30% 부하 구간에서 측정된 89.81%였으며, 50% 부하에서도 89.28%로 인증 기준값(88%)를 상회하는 성능을 보여주었습니다. 전 구간에서 인증값을 상회하는 우수한 결괏값을 확인할 수 있었습니다. (샘플에 따라 차이가 있을 수 있습니다.)


Cross Load 테스트의 +12V 최대 부하(=650W 출력)에서는 87.77%로 측정되었으며, +3.3V와 +5V 라인(=120W 출력) 최대 부하 테스트에서는 81.02%의 효율 성능으로 +12V 최대 부하 조건보다는 약 6.75% 낮게 측정되었습니다.







인텔 파워서플라이 디자인 가이드에는 +12V, +5V, +3.3V, -12V, +5VSB 각 출력 전압 기준값이 명시되어 있습니다. 그중 +12V 라인은 최저 11.4V에서 최대 12.6V로 표시가 되었으며, 해당 범위 내로 출력되어야 정상 범주로 판단하고 있습니다.


파워서플라이에서 가장 많은 전력 소비와 안정적인 출력이 요구되는 +12V(EPS 4+4 PIN, PCIe 6+2 PIN) 라인 출력 전압을 확인해봤습니다. 마이크로닉스 Classic II 650W 80PLUS Bronze 230V EU HDB PINK 파워에는 자체 개발한 2세대 GPU-VR 기술이 적용되었는데요. 테스트 결과를 보면 EPS 4+4 PIN(CPU 보조 전원)은 0.023V 그리고 PCIe 6+2 PIN(그래픽카드)은 0.089V로 모두 0.1V 내외의 안정적인 출력을 확인할 수 있었습니다.






마이크로닉스 Classic II 650W 80PLUS Bronze 230V EU HDB PINK 파워에는 Hydraulic Dynamic Bearing(유체 베어링)으로 설계된 120mm 쿨링팬이 탑재되었으며, 최대 1,000 RPM(±10%)으로 작동한다고 명시되어 있는데요. 부하에 따른 쿨링팬 RPM(Revolution Per Minute) 변화도 함께 확인해봤습니다.


내부 온도가 50℃ 이하일 때는 팬리스 모드(쿨링팬 작동 X)로 작동하는 부가 기능까지 추가되었는데요. 20% 로드까지는 쿨링팬이 작동하지 않았으며, 30% 구간부터 쿨링팬이 작동하기 시작하여 100% 로드 시 약 1,082 RPM으로 제품 정보에서 안내하고 있는 1,000 RPM(±10%)의 오차범위 내 속도로 작동하는 것을 확인할 수 있었습니다.







파워서플라이 디자인 가이드(ATX 폼팩터 기준)에는 5VSB(=5V STAND BY) 전력에 대안 기준 내용이 명시되어 있습니다. ErP Lot 3 2014 및 ErP Lot 6 2010 / 2013에는 5VSB 대기전력 효율이 가능한 한 높아야 한다고 안내하고 있으며, 그중 550mA, 1A 및 1.5A 구간에서는 75% 이상 효율 이상을 권장하고 있습니다. 파워서플라이마다 5VSB 최대 출력이 다른데요. 이점을 고려하여 5VSB 출력이 3A보다 높은 경우에는 최대 3A 기준에서 75% 이상 효율을 달성해야 한다고 안내하고 있습니다. 퀘이사존에서는 이러한 가이드 기준에 따라 550mA, 1A, 1.5A 그리고 파워 스펙에 명시된 최대 5VSB 출력값을 기준으로 테스트를 진행했습니다.


마이크로닉스 Classic II 650W 80PLUS Bronze 230V EU HDB PINK 파워는 550mA, 1A, 1.5A, 3A 총 4개 테스트에서 기준치인 75%를 넘는 5VSB 효율 성능을 보여주었습니다.






리플&노이즈


파워는 교류를 직류로 변환시키는 장치를 뜻합니다. 리플(Ripple)은 교류(AC)가 완전히 직류(DC)로 변환되지 못하고 AC Peak 시 흔적을 남기게 되어 맥박이 뛰는 것 같은 직류가 만들어지게 됩니다. 이와 같은 현상을 리플이라 합니다. 파워 특성상 고주파 스위칭 과정에서도 리플과 전기적인 노이즈 출력이 함께 직류에 나타나게 됩니다. 리플과 노이즈는 구분하지 않고 함께 측정하기 때문에 통상적으로 리플&노이즈라고 불리고 있습니다.


리플&노이즈는 콘덴서의 수명을 단축하고 오작동을 일으킬 수 있음으로 수치가 낮을수록 좋으며, 설계 가이드에서도 보통 출력 전압의 1~2% 이하로 제한하고 있습니다. 각종 노이즈가 전압을 왜곡시켜 전위 차이를 이용한 신호에 오류를 줄 수 있기 때문에 리플&노이즈 양이 적을수록 좋습니다.







파워서플라이 리플&노이즈 테스트 결과는 20%, 50%, 100% 3가지 환경에서의 측정값을 도표에 입력 후 표기하였습니다. 가이드라인에서는 12V는 최대 120mV / 5V는 최대 50mV / 3.3V는 최대 50mV 기준치 이내에 들어오는 것을 권장하고 있습니다.


+12V, +5V, +3.3V 전체 라인에서 인텔 파워서플라이 가이드를 만족하는 리플&노이즈 수치를 확인할 수 있었습니다.






총평


마이크로닉스 Classic II 650W 80PLUS Bronze 230V EU HDB PINK는 마이크로닉스에서 선보인 최초의 핑크 파워서플라이입니다. 섀시와 측면 스티커, 플랫 케이블까지 핑크로 구성했으며, 놓치기 쉬운 쿨링팬 블레이드까지 핑크로 물들여 완성도를 더욱 높였습니다. 대부분 블랙 색상으로 구성된 파워들과는 완전히 다른 모습을 보여주는데요. 핑크 케이스까지 출시되고 있는 시기이기에 칙칙하고 어두운 분위기에서 벗어나 화사한 콘셉트의 시스템을 완성할 수 있는 아이템이 되겠습니다.





내부 구성과 성능은 기존 제품(Classic II)과 동일한데요. 230V EU Bronze 기준값을 넘어서는 효율뿐만 아니라 자체 개발한 2세대 GPU-VR 기술을 적용하여 12V 라인도 안정적인 출력을 보여줍니다. CPU 보조 전원은 0.023V, 그래픽카드는 0.089V로 0.1V 내외의 안정된 출력을 확인할 수 있었습니다. 그뿐만 아니라 DC to DC 회로를 통해 12V 라인 100% 출력도 제공하며, 내부 온도가 50℃ 이하일때에는 팬리스 모드로 작동해 저소음으로 사용도 가능합니다.


이뿐만 아니라 마닉의 특허기술인 애프터쿨링 기술도 적용하여 전원이 꺼진 상태에서도 쿨링팬 구동을 통해 내부 열을 해소할 수 있으며, 긴 수명과 저소음으로 작동하는 HDB(유압식 베어링) 쿨링팬을 탑재했습니다. 그 외에 플랫 케이블, 매직 스위치 IC, SURGE 4K 등 주요 특징은 고스란히 적용했습니다.


성능과 내부 부품 등 나무랄 때 없는 완성도를 보여주지만 아쉬운 점도 있습니다. 케이블 커넥터가 핑크가 아닌 블랙이라는 점인데요. 핑크 커넥터가 없었다면 차선책으로 화이트로 구성했다면 더 좋지 않았을까? 라는 생각을 들게 하네요. 깔맞춤 부분에서 2% 부족한 완성도는 아쉽습니다.





찾아보기 어려웠던 핑크 컬러로 확실한 아이덴티티를 보여준 파워

마이크로닉스 Classic II 650W 80PLUS Bronze 230V EU HDB PINK입니다.
