라이젠을 사용하는 컴린이를 위한 안내서

QM중독

122 31832 83 2019.01.30 16:52

</div> ▲ 라이젠을 사용하는 컴린이를 위한 메모리 선택 안내서 칼럼 영상(1920x1080 / FHD 해상도 지원)  <div align="center" style="text-align: center;"> <table align="center" class="__se_tbl" border="0" cellspacing="0" cellpadding="1" attr_no_border_tbl="1" style="">

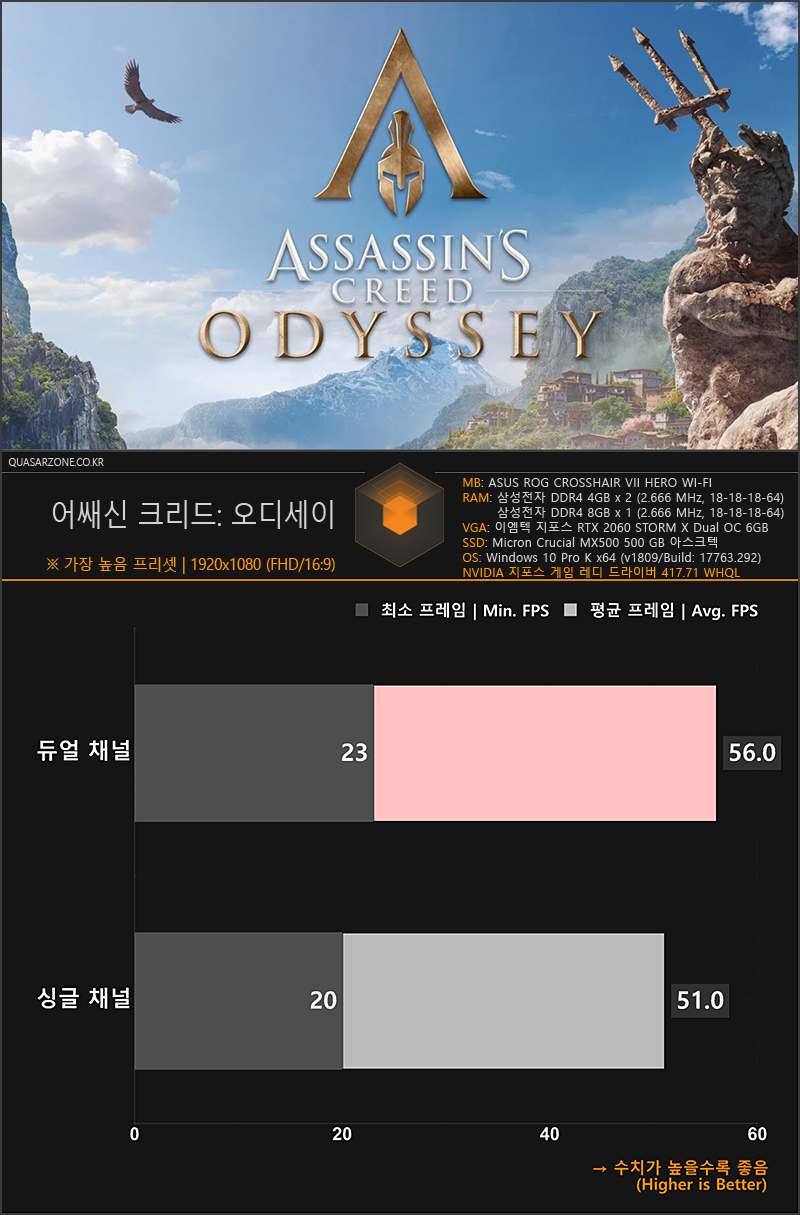

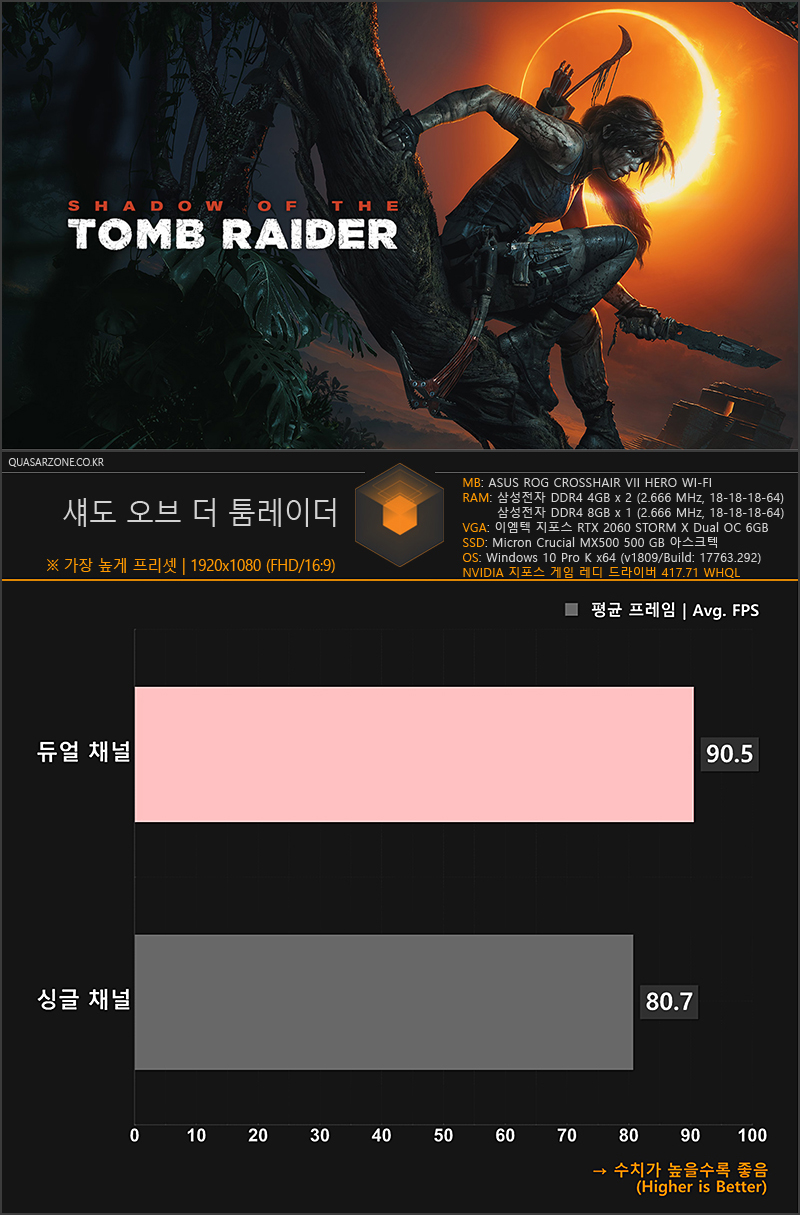

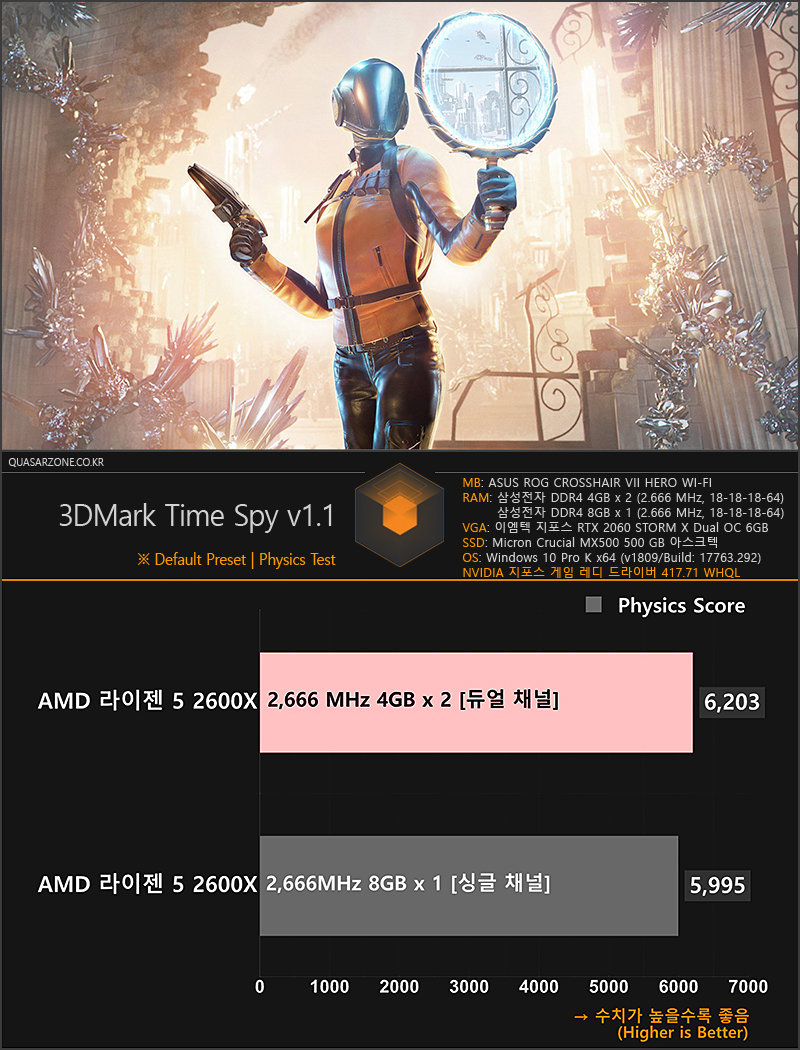

<tbody><tr><td style="width: 800px; height: 18px;" class=""><img src="https://img2.quasarzone.co.kr/img/data/img/editor/1901/1901___628020415.jpg" title="fa87a48ce0a9f1a3bd906fc7337047c3_1548830611_5135.jpg" style="max-width:100%; height:auto;">  라이젠을 사용하는 컴린이를 위한 안내서    안녕하세요, 퀘이사존 중독입니다. 요즘 PC 커뮤니티를 보면 라이젠 CPU에 대한 관심이 높아진 것을 볼 수 있습니다. 실제로 가격 비교 사이트의 인기 순위에서도 높은 순위를 차지하고 있고 주변에 라이젠 CPU를 구매하시는 분들도 부쩍 늘어났습니다. 이런 분들에게 전하는 '라이젠을 사용하는 컴린이를 위한 안내서'를 소개합니다. 혹시 내용이 어려운 부분이 있더라도 이미지를 보고 따라할 수 있도록 하였습니다.    챕터① 싱글 채널? 듀얼 채널 메모리?간혹 "왜 메모리를 2개씩 사나요?"라고 묻는 분들도 계십니다. 여기에 "2개 더한 것과 같은 용량이면 1개 사는 게 더 좋지 않나요?"라고 묻기도 합니다.  그냥 정해드립니다. "두 개씩 사세요! 이건 무조건입니다."  다중 채널 메모리 구조는 램(DRAM)과 메모리 컨트롤러 사이에 통신 채널을 하나 이상 더 추가하여 데이터 대역폭을 확충하는 기술로 메모리를 1개 끼우면 싱글 채널, 2개 끼우면 듀얼 채널로 인식되는데요. 싱글 채널이 2차선 도로라면 듀얼 채널은 4차선 도로에 비유할 수 있습니다. 동시에 더 많은 차량(데이터)이 지나갈 수 도로(대역폭)를 확충하는 것이 다중 채널 메모리 구조인 것이죠. 물론 듀얼 채널 메모리를 적용한다고 해서 무조건 2배의 성능이 나오는 것은 아닙니다. 애초에 차량 소통량(데이터 총량)이 2차선으로 충분하다면 4차선으로 늘어난다고 하더라도 더 빨라질 수 없는 것과 같은 이치입니다. 그러나 4차선에 해당하는 데이터가 이동할 때 2차선밖에 확보되어 있지 않다면?    <img src="https://img2.quasarzone.co.kr/img/data/img/editor/1901/1901___1058748574.png" title="c4efa4ae10f396aaa73838f939bda853_1548401067_8746.png" style="max-width:100%; height:auto;"> 이때 데이터 병목현상이 발생하게 됩니다. 여러분들이 좋아하는 게임 성능에도 큰 영향을 줄 수 있습니다.     <img src="https://img2.quasarzone.co.kr/img/data/img/editor/1901/1901___1732933650.jpg" title="23bffd3a5c9218a56ede254e27fa9996_1548646031_4737.jpg" style="max-width:100%; height:auto;">메모리 채널에 따른 성능 비교를 위해 삼성전자 DDR4 PC-21300 4GB x 2개로 구성된 듀얼 채널 구성과 8GB x 1개로 구성된 싱글 채널 테스트 시스템 환경입니다. 테스트에 적용된 메모리 타이밍은 아래 이미지를 참고하세요. 이때 메모리 타이밍은 18-18-18-64, 세부 램타이밍은 아래 이미지의 설정처럼 동일하게 고정하였습니다.   <img src="https://img2.quasarzone.co.kr/img/data/img/editor/1901/1901___106076057.jpg" title="23bffd3a5c9218a56ede254e27fa9996_1548646191_4395.jpg" style="max-width:100%; height:auto;">      <img src="https://img2.quasarzone.co.kr/img/data/img/editor/1901/1901___2039210959.jpg" title="23bffd3a5c9218a56ede254e27fa9996_1548668118_2051.jpg" style="max-width:100%; height:auto;"> <img src="https://img2.quasarzone.co.kr/img/data/img/editor/1901/1901___719452429.jpg" title="23bffd3a5c9218a56ede254e27fa9996_1548668121_1818.jpg" style="max-width:100%; height:auto;">3DMark Graphics 스코어에서는 큰 차이가 나타나지 않습니다만, 메모리 채널에 따라 CPU의 성능을 나타내는 Physics 스코어에서 차이가 나타납니다.      <img src="https://img2.quasarzone.co.kr/img/data/img/editor/1901/1901___713362106.jpg" title="23bffd3a5c9218a56ede254e27fa9996_1548668382_5463.jpg" style="max-width:100%; height:auto;"> <img src="https://img2.quasarzone.co.kr/img/data/img/editor/1901/1901___2085642758.jpg" title="23bffd3a5c9218a56ede254e27fa9996_1548668382_7845.jpg" style="max-width:100%; height:auto;"> <img src="https://img2.quasarzone.co.kr/img/data/img/editor/1901/1901___1615003114.jpg" title="23bffd3a5c9218a56ede254e27fa9996_1548668382_9932.jpg" style="max-width:100%; height:auto;"> <img src="https://img2.quasarzone.co.kr/img/data/img/editor/1901/1901___705162559.jpg" title="23bffd3a5c9218a56ede254e27fa9996_1548668383_1972.jpg" style="max-width:100%; height:auto;">  <img src="https://img2.quasarzone.co.kr/img/data/img/editor/1901/1901___898209591.jpg" title="23bffd3a5c9218a56ede254e27fa9996_1548668409_4541.jpg" style="max-width:100%; height:auto;"> <img src="https://img2.quasarzone.co.kr/img/data/img/editor/1901/1901___724357433.jpg" title="23bffd3a5c9218a56ede254e27fa9996_1548668409_1981.jpg" style="max-width:100%; height:auto;"> 포르자 호라이즌 4와 오버워치는 메모리 채널에 따른 성능 차이가 비교적 작게 나타났지만, 어쌔신 크리드: 오디세이, 배틀그라운드, 콜 오브 듀티: 블랙옵스 4, 섀도 오브 더 툼레이더와 같은 게임에서는 눈에 띄는 차이를 확인할 수 있습니다.      <img src="https://img2.quasarzone.co.kr/img/data/img/editor/1901/1901___707925596.jpg" title="23bffd3a5c9218a56ede254e27fa9996_1548667417_3503.jpg" style="max-width:100%; height:auto;"> 6종 게임 종합 성능에서는 약 8.2%의 성능 차이를 확인할 수 있었는데요. 메모리 채널에 따른 성능 차이가 작았던 포르자 호라이즌 4와 오버워치의 결괏값을 제외한 4종 게임 종합 그래프에서는 메모리 채널에 따른 게임 성능이 약 11.6%까지 벌어지게 되었습니다.  메모리는 듀얼 채널로 구매하세요~!      챕터② 메모리 클록이 높으면 좋다?라이젠 CPU를 사용하시거나 구매 예정인 분들에게 고클록 메모리나 메모리 오버클록을 권장하는 경우가 종종 있는데요. 2가지 이유에서 그렇습니다.  첫째, 라이젠은 내부 인터커넥터로 사용된 인피니티 패브릭이 메모리 클록과 동기화되어 메모리 클록이 높을수록 더 유리합니다. 부연 설명하면 젠 아키텍처 기반의 라이젠 프로세서는 4개의 코어를 지닌 CCX를 2개 묶어서 8개의 코어를 갖추도록 설계되었습니다. 이를 통해 상대적으로 저렴한 가격에 코어를 늘려나갈 수 있고 이를 바탕으로 라이젠 스레드리퍼, 워크 스테이션 제품군인 에픽까지 손쉽게 라인업을 완성할 수 있었습니다. 이를 통해 라이젠은 개발 비용을 획기적으로 줄이면서 강력한 멀티 코어 환경을 갖출 수 있도록 최적화 설계된 제품입니다. 이렇게 개별적으로 연결된 CCX는 인피니티 패브릭을 통해서 연결되는 방식인데 CCX 간 통신 및 메모리 컨트롤러부터 PCI, USB 등까지 연계되는 언코어부까지 관여하는 인피니티 패브릭은 라이젠 시스템에 직접적인 영향을 주게 됩니다.  둘째, DDR3 시절과 달리 최근에는 메모리 클록에 따라 게임 성능 차이를 보여주는 게임들이 상당히 많습니다. 이것은 비단 라이젠 시스템뿐만 아니라 인텔 코어 CPU가 탑재된 시스템에서도 메모리 클록을 높임으로써 게임 성능에서 유리할 수 있습니다. 게임 테스트 결과를 보시죠.    <img src="https://img2.quasarzone.co.kr/img/data/img/editor/1901/1901___898318589.jpg" title="23bffd3a5c9218a56ede254e27fa9996_1548646675_2618.jpg" style="max-width:100%; height:auto;"> 메모리 클록에 따른 성능 차이를 확인하기 위해 G.SKILL DDR4 16G PC4-25600 CL14 FLARE X 블랙 DUAL (8Gx2)를 사용하였으며, 테스트에 사용된 클록은 2,133 MHz, 2,666 MHz, 3,200 MHz 그리고 메모리 타이밍은 앞서 메모리 채널 테스트와 동일한 18-18-18-64로 테스트 되었습니다. 세부 타이밍 역시 위와 같습니다.   <img src="https://img2.quasarzone.co.kr/img/data/img/editor/1901/1901___626270609.jpg" title="23bffd3a5c9218a56ede254e27fa9996_1548671011_3202.jpg" style="max-width:100%; height:auto;"> <img src="https://img2.quasarzone.co.kr/img/data/img/editor/1901/1901___1333636585.jpg" title="23bffd3a5c9218a56ede254e27fa9996_1548671011_5375.jpg" style="max-width:100%; height:auto;"> 메모리 클록에 따른 Physics 스코어는 3DMark FireStrike보다 Time Spy에서 더 크게 나타나는 편입니다.     <img src="https://img2.quasarzone.co.kr/img/data/img/editor/1901/1901___1774636279.jpg" title="23bffd3a5c9218a56ede254e27fa9996_1548671097_4967.jpg" style="max-width:100%; height:auto;"> <img src="https://img2.quasarzone.co.kr/img/data/img/editor/1901/1901___424799035.jpg" title="23bffd3a5c9218a56ede254e27fa9996_1548671097_7323.jpg" style="max-width:100%; height:auto;"> <img src="https://img2.quasarzone.co.kr/img/data/img/editor/1901/1901___2138508374.jpg" title="23bffd3a5c9218a56ede254e27fa9996_1548671097_9162.jpg" style="max-width:100%; height:auto;"> <img src="https://img2.quasarzone.co.kr/img/data/img/editor/1901/1901___2136250593.jpg" title="23bffd3a5c9218a56ede254e27fa9996_1548671098_3589.jpg" style="max-width:100%; height:auto;"> <img src="https://img2.quasarzone.co.kr/img/data/img/editor/1901/1901___1444994566.jpg" title="23bffd3a5c9218a56ede254e27fa9996_1548671098_5621.jpg" style="max-width:100%; height:auto;"> <img src="https://img2.quasarzone.co.kr/img/data/img/editor/1901/1901___1131416346.jpg" title="23bffd3a5c9218a56ede254e27fa9996_1548671098_1256.jpg" style="max-width:100%; height:auto;">메모리 클록에 따른 게임 테스트 결과에서도 앞서와 마찬가지로 포르자 호라이즌 4와 오버워치에서는 성능 차이가 크게 나타나지 않은 편입니다만, 어쌔신 크리드: 오디세이와 배틀그라운드, 콜 오브 듀티: 블랙옵스 4에서는 상당한 성능 차이를 확인할 수 있습니다.       <img src="https://img2.quasarzone.co.kr/img/data/img/editor/1901/1901___368546946.jpg" title="23bffd3a5c9218a56ede254e27fa9996_1548671207_5954.jpg" style="max-width:100%; height:auto;"> 종합 결과에서 볼 수 있듯이 2,133 MHz에서는 상당히 떨어지는 성능을 보여주고 있으며, 클록이 높아질수록 더 높은 성능을 보여주고 있습니다. 물론 이러한 성능 상승 양상은 VGA 등 테스트에 사용된 시스템 구성에 따라 다를 수 있습니다.    메모리 클록은? 네, 보시다시피 높은 메모리 클록을 지닌 제품을 구매하시면 게임 성능에 더 좋습니다. 비용면에서도 요즘은 고클록 메모리의 가격도 시금치라 불리는 삼성 메모리와 비교해서도 8GB 용량 기준 몇천 원 내외인 제품도 출시했을 만큼 부담이 상당히 줄어들었습니다. 삼성 메모리를 구매하셔서 오버클록을 하셔도 좋고요. 다만 오버클록을 어려워하고, 고클록 메모리는 부담된다면 2,133MHz의 DDR4 8G PC4-19200 제품을 구매하시지 마시고 메모리는 반드시 2,666 MHz 이상의 제품을 구매하시기 바랍니다.      챕터③ PBO? 프리시전 부스트 오버드라이브? Precision Boost Overdrive(PBO)는 2세대 AMD Ryzen 프로세서 제품군에서 사용할 수 있는 일종의 자동 오버클록 기능입니다. 먼저 결론부터 말씀드리면 초심자분들에게 큰 효과를 거두기 어렵기 때문에 챕터④로 내려보셔도 좋습니다. 그렇지만 이게 무엇인지는 설명해드려야겠죠?  <img src="https://img2.quasarzone.co.kr/img/data/img/editor/1901/1901___650125032.jpg" title="f5e29f4ab5f7594a9b4e8150f6f1eb4d_1548748310_3086.jpg" style="max-width:100%; height:auto;"> 멀티스레드 성능을 향상시키도록 설계된 PBO는 SoC 전력(PPT 제한)과 VRM 전류(TDC 제한), 온도(℃)를 센서가 감지하여 여유가 있을 때 Precision Boost 2는 최대한 많은 코어에서 전력과 전류를 높여 클록을 끌어올려서 작동합니다.  PBO를 사용하기 위해서는 라이젠 마스터가 설치되어 있어야 합니다. [<a href="https://www.amd.com/ko/technologies/ryzen-master" target="_self">라이젠 마스터 다운로드 페이지 바로가기</a>] <img src="https://img2.quasarzone.co.kr/img/data/img/editor/1901/1901___674786780.png" title="f5e29f4ab5f7594a9b4e8150f6f1eb4d_1548749184_1739.png" style="max-width:100%; height:auto;"> ① 라이젠 마스터를 실행한 뒤 하단에서 [Profile 1]을 클릭하여 프로필을 새로 작성합니다.② Precision Boost Overdrive를 선택합니다.③ PPT(Package Power Tracking) 값은 SoC가 소비할 수 있는 전력량을 결정합니다. 단위는 와트(W)이며, 최대 1000 W까지 설정할 수 있습니다.④ TDC(Thermal Design Current) 값은 메인보드에서 CPU에 전달하는 전류의 양을 결정하며 단위는 암페어(A)입니다. 최대 114 A까지 설정할 수 있습니다.⑤ EDC(Electrical Design Current) 값은 CPU에 인가되는 최대 전류 한계치를 결정합니다. 최대 168 A까지 설정할 수 있습니다.⑥ Apply를 클릭하면 설정값이 저장되며, Apply & Test를 클릭하면 간단한 안정성 테스트 후 설정값이 저장됩니다.  설정 방법은 비교적 간단한데요. 당연히 허용 전류량과 전력량을 크게 할수록 온도가 허용되는 범주 내에서 높은 클록이 유지될 수 있습니다. 다만 메인보드에서 뒷받침할 수 없는 수준의 높은 전류와 전력이 지속적으로 인가될 경우 제품 수명에 악영향을 줄 수 있기 때문에 주의가 필요합니다. 기본 설정값보다 20% 정도 더 올려줄 경우에는 얻을 수 있는 성능상의 이점이 매우 드물기 때문에 초심자에게 PBO를 추천해드리기 어렵습니다. 초심자가 아니라면 수동 오버클록을 더 권장하고요.    챕터④ Windows 전원 관리 옵션 설정 Windows 전원 관리 옵션은 사용 전력을 줄이거나 성능을 최대화하는 등의 설정을 할 수 있습니다. 기본값은 균형 조정이지만, 더 높은 성능을 위해 고성능으로 설정하시는 분들도 계십니다.  기본값인 균형 조정 상태에서 일부 성능이 낮게 측정되는 경우가 있기 때문에 라이젠 CPU 사용자에게 '고성능' 모드가 권장되며, 절전 기술을 좀 더 활용하고 싶은 사용자는 라이젠 CPU 사용자를 위한 균형 모드인 AMD Ryzen Balanced 모드가 제공됩니다. 간혹 AMD Ryzen Balanced의 표기가 영어가 아닌 러시아어 등의 문자로 표기되기도 하나 사용에 지장은 없습니다. 전원 관리 옵션 설정 방법을 확인해볼까요?  <img src="https://img2.quasarzone.co.kr/img/data/img/editor/1901/1901___1060699463.jpg" title="23bffd3a5c9218a56ede254e27fa9996_1548664771_8671.jpg" style="max-width:100%; height:auto;"> ① 키보드나 모니터의 왼쪽 아래에 있는 Windows 키를 누르면 메뉴 창이 팝업됩니다. 이때 톱니 모양의 설정키를 클릭합니다.   <img src="https://img2.quasarzone.co.kr/img/data/img/editor/1901/1901___664645846.jpg" title="23bffd3a5c9218a56ede254e27fa9996_1548664762_9623.jpg" style="max-width:100%; height:auto;"> ② Windows 설정에서 시스템을 클릭합니다.   <img src="https://img2.quasarzone.co.kr/img/data/img/editor/1901/1901___1951730605.jpg" title="23bffd3a5c9218a56ede254e27fa9996_1548664752_9011.jpg" style="max-width:100%; height:auto;"> ③ 전원 및 절전을 클릭하고 추가 전원 설정을 클릭합니다.   <img src="https://img2.quasarzone.co.kr/img/data/img/editor/1901/1901___356476714.jpg" title="23bffd3a5c9218a56ede254e27fa9996_1548664740_0218.jpg" style="max-width:100%; height:auto;"> 라이젠 프로세서 사용자를 위한 균형 모드인 AMD Ryzen Balanced나 고성능 모드를 선택해줍니다. 소비 전력을 고려치 않는다면 고성능 모드를 선택하는 것이 조금 더 높은 성능을 끌어낼 수 있습니다.     챕터⑤ HPET 끄기1세대 라이젠이 출시하면서부터 HPET(High Precision Event Timer)가 게임 성능에 영향을 끼칠 수 있다고 보고되었습니다. 메인보드에 따라서 UEFI Bios에서 HPET를 켜고 끌 수 있는데요. 간혹 일부 메인보드에서는 이 메뉴 자체가 없는 경우도 많습니다. 다행히 Windows 상에서도 HPET를 끌 수 있습니다.  <img src="https://img2.quasarzone.co.kr/img/data/img/editor/1901/1901___442028664.jpg" title="23bffd3a5c9218a56ede254e27fa9996_1548664729_0544.jpg" style="max-width:100%; height:auto;"> Windows 10 기준 좌측 하단에 검색창을 열 수 있는 돋보기 아이콘을 클릭하고 cmd라고 검색합니다. 검색 결과물로 [명령 프롬프트]가 보이실텐데요. 여기에 마우스 커서를 올리고 우클릭을 하여 [관리자 권한으로 실행]을 클릭합니다.    <img src="https://img2.quasarzone.co.kr/img/data/img/editor/1901/1901___341099957.gif" title="23bffd3a5c9218a56ede254e27fa9996_1548664897_3587.gif" style="max-width:100%; height:auto;"> bcdedit /set useplatformclock false를 입력하고 엔터키를 누르면 HPET가 꺼집니다.   <img src="https://img2.quasarzone.co.kr/img/data/img/editor/1901/1901___976027181.jpg" title="23bffd3a5c9218a56ede254e27fa9996_1548665018_8875.jpg" style="max-width:100%; height:auto;"> 꺼졌는지 확인하는 방법은 bcdedit /enum이라고 입력하시면,   <img src="https://img2.quasarzone.co.kr/img/data/img/editor/1901/1901___1809274406.jpg" title="23bffd3a5c9218a56ede254e27fa9996_1548665080_4979.jpg" style="max-width:100%; height:auto;"> 위 이미지와 같은 설정값이 보이고, 주황색 박스처럼 useplatformclock 값이 No라고 보이면 HPET가 비활성화 된 것입니다. 다시 HPET를 켜기 위해서는 bcdedit /set useplatformclock True라고 쓰고 엔터키를 누르면 됩니다.     마치며 지금까지 메모리 채널, 메모리 클록, PBO, HPET, 전원 관리 옵션의 설정 방법을 살펴보았습니다. PC에 관심이 많았던 하드웨어 마니아라면 알고 계셨을 내용이지만, 이러한 내용을 잘 알지 못하셨거나 막연하게만 알고 계셨던 분들에게 새롭게 확인하실 수 있는 계기가 되기를 바라며, 이상으로 '라이젠을 사용하는 컴린이를 위한 안내서'를 마치도록 하겠습니다.       </td></tr></tbody></table></div></div>
