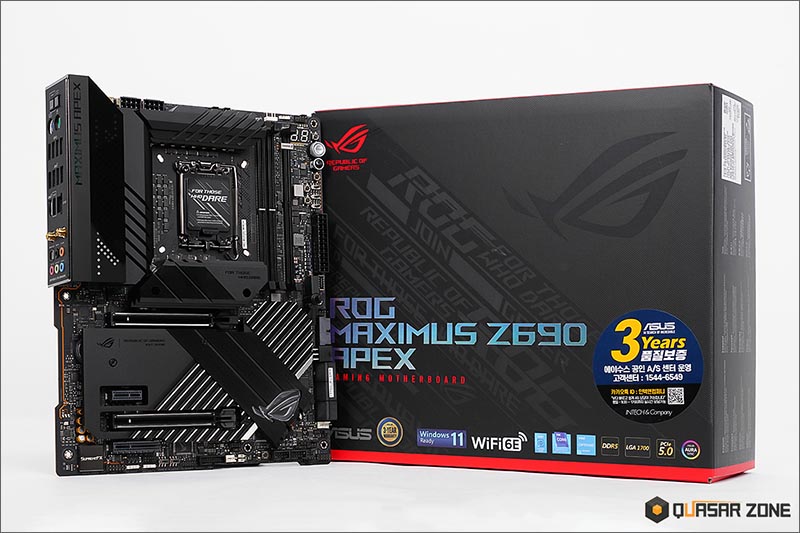

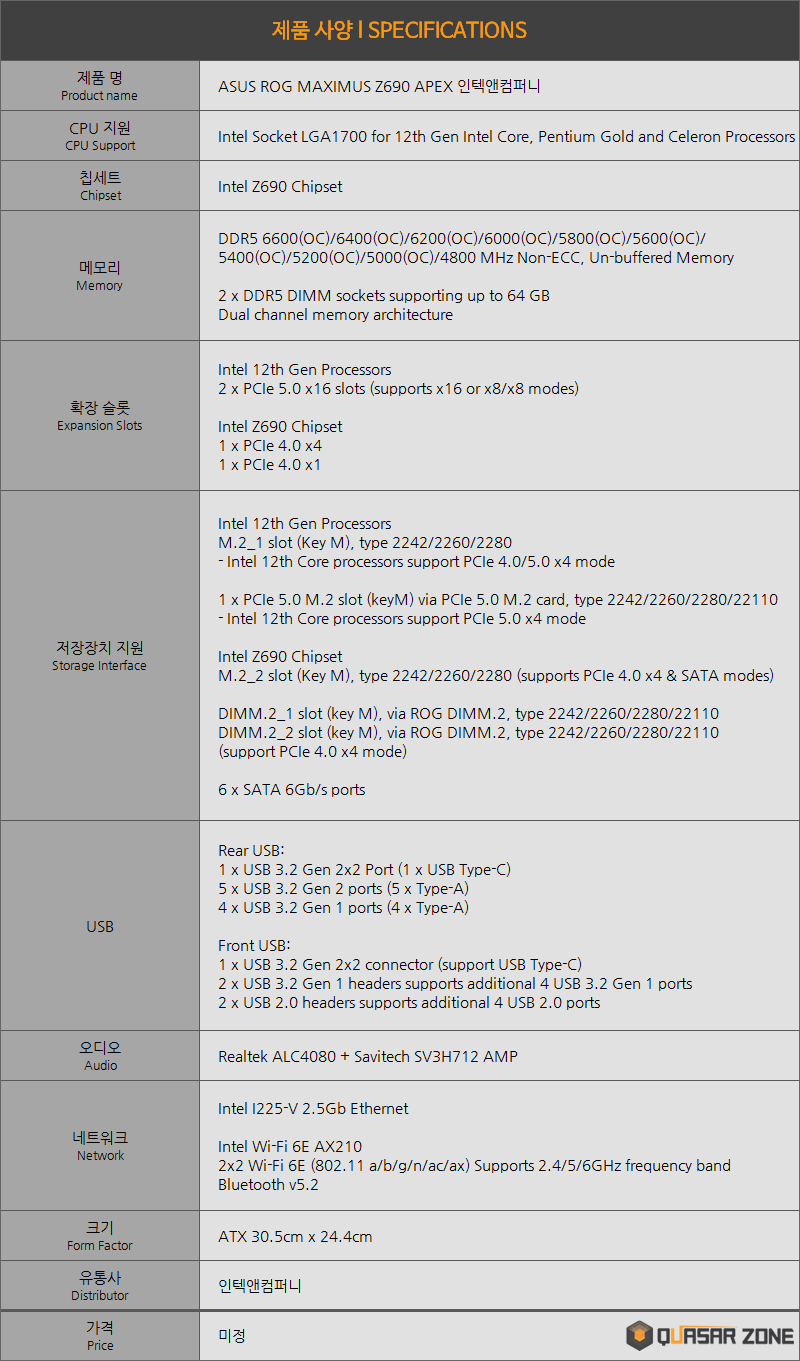

ASUS ROG MAXIMUS Z690 APEX 인텍앤컴퍼니

전원부가 24개? 그래픽카드야?

QM센스

62 16446 45 2021.11.04 21:51

▲ 자세한 제품 사진, UEFI 설정 화면 보러 가기 <img src="https://img2.quasarzone.com/editor/2021/10/28/372254fc0d818285115dd3b4bf13f32a.jpg" alt="퀘이사존">   <div align="center"><div table="" align="center" class="__se_tbl" style="border-width: 1px 1px 0px 0px; border-style: dashed dashed none none; border-color: rgb(37, 37, 37) rgb(37, 37, 37) currentcolor currentcolor; width: 802px; max-width: 100%; line-height: 1.8;" border="1" cellspacing="0" cellpadding="0" attr_no_border_tbl="1"> <h3 style="text-align: center; line-height: 2; min-height: 30px;">전원부가 24개? 그래픽카드야?</h3> <img src="https://img2.quasarzone.com/editor/2021/10/28/0bb8e32ad4a75453625514a8ae2b715d.jpg" alt="퀘이사존" style="width: 50%; float: right;" class="note-float-right">     제가 컴퓨터에 처음 입문하던 샌디브릿지-아이비브릿지 시기에 등장한 하이엔드 메인보드는 전원부 수가 지금의 2배 가까이 되었습니다. 물론 대부분 뻥튀기시켜놓은 구성이겠지만, 이런 데에 지식이 적은 소비자는 이런 숫자 마케팅이 잘 통했겠죠. 저도 그랬으니까요. 20개를 넘어 극단적인 예로 무려 32개나 되는 전원부를 넣었다고 자랑하는 제품도 있었습니다. 사진의 제품이 32페이즈를 넣었다고 광고하던 GIGABYTE GA-Z77X-UP7 메인보드입니다.     당시까지 ASUS는 이런 전원부 개수 마케팅을 하지 않고 이전 세대보다 약간씩 강화하는 형태로 신제품을 꾸준히 발매했었습니다. 최근 몇 년 새 거의 모든 메인보드 제조사의 전원부 수가 늘어나기 시작했습니다. 다만 옛날보다 확실해진 명분이 있는데, 바로 CPU 코어 수가 늘어나서 CPU가 소비하는 전력이 HEDT급으로 늘어났다는 점입니다. AMD와 인텔 모두 메인스트림 플랫폼 최상위 모델의 코어 수가 16개나 됩니다. 이렇게 되면 일반 소비자가 간단하게 오버클록 한다고 해도 소비전력이 200W를 훌쩍 넘고 말죠. 따라서 최근 메인보드 전원부 수가 늘어나는 건 어쩔 수 없는 시대 흐름이라고 할 수 있습니다.     ASUS ROG APEX 메인보드는 오버클러커를 위해 등장했습니다. 처음 나왔을 때부터 가장 최상위 등급인 EXTREME에 뒤지지 않는 전원부 품질을 갖추고 있던 라인업입니다. 아직은 인텔 메인보드에만 출시된다는 특징도 있고요. 이 ROG APEX의 최신 모델, ASUS ROG MAXIMUS Z690 APEX가 이번 칼럼의 주인공입니다. <img src="https://img2.quasarzone.com/editor/2021/10/28/235067b73f810419a2c274b2e0436eae.jpg" alt="퀘이사존"><img src="https://img2.quasarzone.com/editor/2021/10/28/827ba2089acad7f2c1ff169c65f00d6b.png" alt="퀘이사존"> <img src="https://img2.quasarzone.com/editor/2021/10/07/2e0713e12a36cd11636d337144467782.png" alt="퀘이사존" style="background-color: initial;"> <img src="https://img2.quasarzone.com/editor/2021/10/28/3d3c9f5b423b5a7fe91ab873bd813c15.jpg" alt="퀘이사존">     메인보드 칩세트는 점점 입지가 줄어들고 있습니다. 미세공정이 뒤떨어지던 과거에는 노스브리지와 사우스브리지 2개 칩세트가 메인보드에 올라가서 CPU를 보좌했습니다. 노스브리지에는 메모리와 확장슬롯을, 사우스브리지에는 저장장치나 I/O 포트 부와 CPU를 이어줬습니다. 시간이 흘러 인텔 1세대 코어 시리즈와 AMD 1세대 APU부터는 노스브리지 기능이 CPU에 통합되었고, 현재 메인보드에 올라가는 칩세트는 사우스브리지뿐입니다. 저전력 플랫폼에는 이 칩세트 기능과 그래픽까지 모두 칩 한 개로 통합된 SoC(System on Chip)가 사용되는 경우도 있습니다.     인텔 Z690 칩세트는 메인스트림 플랫폼용 600 시리즈 칩세트 중 최상위 모델입니다. 인텔 12세대, 엘더레이크를 위한 칩세트로 이전 세대인 Z590과 많은 부분이 바뀌었습니다. <img src="https://img2.quasarzone.com/editor/2021/10/28/0e1f061857c4dddfac4531a8ab88ad79.png" alt="퀘이사존">     가장 큰 변경 점이라면 칩세트에서 지원하는 PCI Express 버전이 4.0으로 업그레이드되었다는 점입니다. 따라서 칩세트 확장 슬롯은 물론 M.2 SSD까지 Gen4 규격을 사용할 수 있습니다. 이 외에는 소소하게 업그레이드된 정도이며, SATA 포트 지원 수가 늘어나서 SATA 포트를 6개만 지원하는 Z690 메인보드라면, SATA M.2 SSD를 사용한다고 SATA 포트가 비활성화하는 불상사가 줄어들었습니다. </div>  <img src="https://img2.quasarzone.com/editor/2021/09/08/f9cc58f2b03cff574d56c1a18b87e329.png" alt="퀘이사존"><img src="https://img2.quasarzone.com/editor/2021/10/28/af326bd4214a35380c1c8f39c0857c3c.jpg" alt="퀘이사존"> </div>

<div align="center"><div table="" align="center" class="__se_tbl" style="border-width: 1px 1px 0px 0px; border-style: dashed dashed none none; border-color: rgb(37, 37, 37) rgb(37, 37, 37) currentColor currentColor; width: 802px; max-width: 100%;" border="1" cellspacing="0" cellpadding="0" attr_no_border_tbl="1">    I/O 커버까지 겸하는 거대한 전원부 방열판은 히트파이프로 연결되어 있습니다. 전원부가 CPU 아래까지 있어서 ㄷ자 형태네요. 온 보드 M.2 SSD 2개 모두에 방열판을 기본 제공하고, 반대쪽에도 방열판이 고정되어 있습니다. 이전 세대부터 도입된 플라스틱 걸쇠로 M.2 SSD를 나사 없이 고정할 수 있습니다. <video class="q-mp4" width="800" muted="muted" autostart="true" autoplay="" loop="loop" playsinline="" webkit-playsinline=""><source src="https://img2.quasarzone.com/editor/2021/10/28/17613cf8096e8dc78d00039a4ef3b407.mp4" type="video/mp4"></video>     24핀 주 전원 커넥터 아래에 동그란 버튼이 튀어나와 있는데요. 누르면 첫 번째 슬롯 걸쇠가 열립니다. 이제는 기본이 되어버린 M.2 SSD 방열판과 그래픽카드 백플레이트 때문에 그래픽카드를 분해할 때 상당히 불편했는데, 이 버튼으로 간단하게 걸쇠를 풀고 그래픽카드를 분리할 수 있습니다. </div>  <img src="https://img2.quasarzone.com/editor/2021/09/08/36e9692619ae21dbd4435b3f9ae0ef7b.png" alt="퀘이사존"><img src="https://img2.quasarzone.com/editor/2021/10/28/7bbaf0493266a016da1b885ca5229624.jpg" alt="퀘이사존"> <img src="https://img2.quasarzone.com/editor/2021/10/28/884a9d0dec50fe88df4c049939074583.jpg" alt="퀘이사존"><img src="https://img2.quasarzone.com/editor/2021/10/28/94c229fc98d2d559d9a95fef5d957c86.jpg" alt="퀘이사존"> </div><div align="center"><div table="" align="center" class="__se_tbl" style="border-width: 1px 1px 0px 0px; border-style: dashed dashed none none; border-color: rgb(37, 37, 37) rgb(37, 37, 37) currentColor currentColor; width: 802px; max-width: 100%;" border="1" cellspacing="0" cellpadding="0" attr_no_border_tbl="1">     전원부는 24페이즈 구성이며, PWM 컨트롤러는 Renesas RAA229131입니다. 전원부 모스펫은 Renesas RAA22010540 105A Power Stage입니다. <img src="https://img2.quasarzone.com/editor/2021/09/08/4524ab65ee702647e05a58f35b1ac4ed.png" alt="퀘이사존"><img src="https://img2.quasarzone.com/editor/2021/11/18/d6c5b1e7e62ee19daa9ec197a90ad847.png" alt="퀘이사존">     16코어 24스레드 CPU, 코어 i9-12900K로 CPU 렌더링 테스트와 게임 구동 시 클록 변화 및 전원부 온도를 테스트했습니다. 기본 설정과 P-Core 5.2 GHz, E-Core 4.2 GHz(1.32v, Level 8)로 오버클록 한 테스트를 첨부했습니다. 부하는 Blender 렌더링 테스트와 사이버펑크 2077(FHD 해상도, 울트라 프리셋)을 10분간 구동했습니다. 실내 온도는 26℃±0.5℃로 유지했습니다. </div>  <img src="https://img2.quasarzone.com/editor/2021/09/08/e1a33cf9108bb6bb9c08e2a04f83b5cb.png" alt="퀘이사존"><img src="https://img2.quasarzone.com/editor/2021/10/28/c9462154c51e980def75a40190154327.png" alt="퀘이사존"> <img src="https://img2.quasarzone.com/editor/2021/10/28/4d59f37beca2e7c30e26dc233d4d99bf.png" alt="퀘이사존"> <img src="https://img2.quasarzone.com/editor/2021/10/28/5c6af2b10aa7f22176f73ced3b31267a.png" alt="퀘이사존" style="background-color: initial;"> <img src="https://img2.quasarzone.com/editor/2021/10/28/0c0e6f9632c1e3d6a1e208880459fe26.png" alt="퀘이사존"> </div><div align="center"><div table="" align="center" class="__se_tbl" style="border-width: 1px 1px 0px 0px; border-style: dashed dashed none none; border-color: rgb(37, 37, 37) rgb(37, 37, 37) currentColor currentColor; width: 802px; max-width: 100%;" border="1" cellspacing="0" cellpadding="0" attr_no_border_tbl="1"> 열화상 카메라 온도 측정
    적외선 열화상 카메라는 인간의 눈에는 보이지 않는 적외선을 감지하여 대상 물체의 열 분포를 보여주는 카메라입니다. 같은 비접촉 방식인 열화상 온도계가 한 점의 온도만을 측정할 수 있지만, 열화상 카메라는 대상 물체 전체 온도를 동시에 측정하여 온도의 높고 낮음을 한눈에 파악할 수 있습니다.</div><img src="https://img2.quasarzone.com/editor/2021/10/28/a525903a1773da47682bf2d613f1089b.jpg" alt="퀘이사존"> <img src="https://img2.quasarzone.com/editor/2021/10/28/874566f923b9dea3e8137d0cc36625a6.jpg" alt="퀘이사존"> </div> <div align="center"><div table="" align="center" class="__se_tbl" style="border-width: 1px 1px 0px 0px; border-style: dashed dashed none none; border-color: rgb(37, 37, 37) rgb(37, 37, 37) currentColor currentColor; width: 802px; max-width: 100%;" border="1" cellspacing="0" cellpadding="0" attr_no_border_tbl="1"> <img src="https://img2.quasarzone.com/editor/2021/09/08/445d2633b2ec54a5d0aa713f7599cf63.png" alt="퀘이사존"><img src="https://img2.quasarzone.com/editor/2021/10/28/2f5e0715c63780165d1c48283a5cdcf0.jpg" alt="퀘이사존"><img src="https://img2.quasarzone.com/editor/2021/10/28/9d822a875ae2c2f69562d562affe178d.png" alt="퀘이사존">     LLC(Load Line Calibration, 로드 라인 캘리브레이션)란 CPU에 부하가 걸리기 시작할 때 전압 강하 폭을 줄이기 위해 설계된 기능입니다. VRM(Voltage Regulating Module) 기능의 일부로, CPU가 고부하 작업에 들어갈 때 전압을 좀 더 안정적으로 전달할 수 있도록 도입됐습니다. 오버클록을 진행할 때 사용자가 원하는 전압 수준을 유지하려면 이 설정을 조절할 필요가 있어, 오버클록 적용 시에 중요한 기능입니다. 오버클록을 지원하는 메인보드 제품에 한해 UEFI 설정 화면에서 사용자가 그 수준을 설정할 수 있습니다. 제품마다 수준을 표기하는 방식이 다르니 매뉴얼을 확인할 필요가 있습니다.     UEFI 설정에서 모든 설정은 기본으로 둔 채 CPU 코어 전압은 1.3 V, P-Core 45, E-Core 35배수를 입력하고 LLC 옵션을 수정했습니다. 부하 테스트는 블렌더 렌더링을 5분간 진행했으며, 유휴 상태와 부하 상태에서의 전압은 HWiNFO, VCore 항목에 표기된 min, max, avg 값을 표기했습니다. <img src="https://img2.quasarzone.com/editor/2021/09/08/b7f58b73aec966ca271c5f109f8f94a6.png" alt="퀘이사존"><img src="https://img2.quasarzone.com/editor/2021/10/28/c3419c578fc69c8542943ff742ce8d29.jpg" alt="퀘이사존"> <h6 style="text-align: justify; line-height: 2; min-height: 30px;">■ 장점만 살린 디자인</h6>    이전 세대 ROG APEX와 디자인적으로는 크게 달라지지 않았습니다. X자 형태로 디자인한 방열판과 메모리 슬롯 2개, 거대한 방열판까지 공통점이 많습니다. 동시에 쓸데없이 안쪽으로 들어가서 SATA 케이블 설치와 정리가 어렵던 SATA 포트가 일반적인 디자인으로 바뀌었습니다. X-Shaped design이라는 APEX의 아이덴티티를 줄이면서 그동안의 혹평을 고려한 좋은 변경점이라고 생각합니다. 하지만 완전히 버리지 못했는지 메인보드 왼쪽과 아래쪽을 소심하게 파놓은 게 살짝 재미있기도 합니다.     1번 PCI Express x16 슬롯 한정으로 고정 걸쇠를 버튼을 눌러서 풀어주는 기능(Q-Release)은 감탄사가 나오게 됩니다. 두꺼워진 M.2 SSD 방열판과 기본이 된 백플레이트로 걸쇠를 누르다 부러지거나 기판을 긁어먹는 불상사가 생길 여지를 완전히 없애는 간단하면서도 유용한 기능입니다. 이전 세대에서 추가된 나사 없이 M.2 SSD를 고정할 수 있는 걸쇠 기능(Q-Latch)도 편리합니다. <h6 style="text-align: justify; line-height: 2; min-height: 30px;">■ 왜 이렇게 낮지</h6>    24개나 되는 전원부를 100% 활용하기 위해서는 액체 질소를 사용하는 전문 오버클러커가 아닌 이상 쉽지 않은 일입니다. 그렇다고 일반 소비자에게 쓸모없지는 않은데요. 각 부품의 부하가 줄어들 테니 수명이 늘어나고 온도가 줄어드는 장점이 있습니다. 여기에 거대한 방열판까지 합쳐서 믿기 어려울 정도로 낮은 온도를 기록했습니다. P-Core를 5.2로 오버클록 했음에도 CPU 렌더링 테스트에서 전원부 후면 최대 온도가 51.7℃밖에 안 됩니다! 커스텀 수랭도 아니고 쿨링팬이 들어있지 않은 환경인데도 엄청나게 낮습니다. 웬만한 오버클록 환경에서는 전원부 온도를 걱정할 필요가 없겠네요. </div>  </div>

<img src="https://img2.quasarzone.com/editor/2021/09/08/054aa5e430fd6e358b64c280cc970c77.jpg" alt="퀘이사존"> <a href="https://creativecommons.org/licenses/by-nc-nd/4.0/deed.ko" target="_blank">퀘이사존의 저작물은 크리에이티브 커먼즈 저작자표시-비영리-변경금지 4.0 국제 라이선스에 따라 이용할 수 있습니다.</a> <div style="text-align: center;">메인보드 마더보드 ASUS 에이수스 아수스 인텔 Z690 ROG MAXIMUS 막시무스 로그 APEX 에이펙스</div>
