검은색 기판에 회색 사선 무늬를 새겼고, 노란색으로 포인트를 주었습니다. 사선 무늬가 M.2 SSD 히트싱크 위 프린팅과 전원부 히트싱크 모양과 이어져서 일체감을 줍니다. 후면에도 동일한 프린팅을 적용해서 보이지 않는 디테일까지 신경을 썼습니다.
확장 슬롯은 PCI Express x16 슬롯 2개와 PCI Express x1 슬롯 3개입니다. 최상단 메탈 아머 처리한 PCI Express x16 슬롯은 CPU에 연결되어 최대 4.0으로 작동합니다. Ryzen 5000G 시리즈와 Ryzen 4000G 시리즈 CPU를 장착했을 때는 3.0으로 작동합니다. 그 외 PCI Express 슬롯은 AMD B550 칩세트에 연결됩니다. PCI Express x1 슬롯 3개는 모두 3.0으로 작동합니다. 두 번째 PCI Express x16 슬롯은 3.0 x4로 작동합니다. 하지만, PCI Express x1 슬롯 중 하나라도 사용 중일 경우 x1로 작동합니다. 메모리 슬롯은 4개로 최대 128GB까지 사용할 수 있습니다.
M.2 SSD 슬롯은 2개입니다. M.2 1번 슬롯은 CPU에 연결되어 최대 PCI Express 4.0 x4로 작동합니다. Ryzen 5000G와 Ryzen 4000G 시리즈 CPU를 장착하면 3.0x4로 작동합니다. M.2 2번 슬롯은 AMD B550 칩세트에 연결되어 PCI Express 3.0 x4로 작동합니다. 모든 M.2 SSD 슬롯에서 M.2 SATA SSD도 사용할 수 있습니다. 다만, M.2 2번 슬롯은 SATA 5, 6번 포트와 대역폭을 공유하므로, M.2 SATA SSD를 장착할 경우 SATA 5, 6번 포트가 비활성화됩니다.
RGB LED는 메인보드 우측 하단 후면에서 점등합니다.
I/O 포트 구성은 왼쪽부터 BIOS FlashBack 버튼, USB 2.0 포트 2개, USB 3.2 Gen 1 포트 2개, USB 3.2 Gen 2 Type-A 포트 1개, USB 3.2 Gen 2 Type-C 포트 1개, 2.5 기가비트 이더넷을 지원하는 RJ-45 LAN 포트, USB 3.2 Gen 1 포트 2개, DisplayPort 1.2, HDMI 2.1 포트, Wi-Fi 안테나, 오디오 포트입니다.
▲ 사진을 누르면 확대해서 볼 수 있습니다.

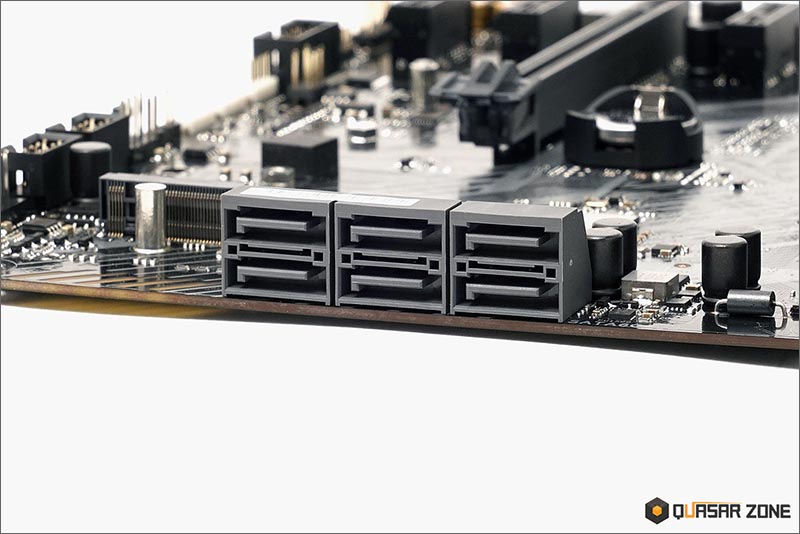

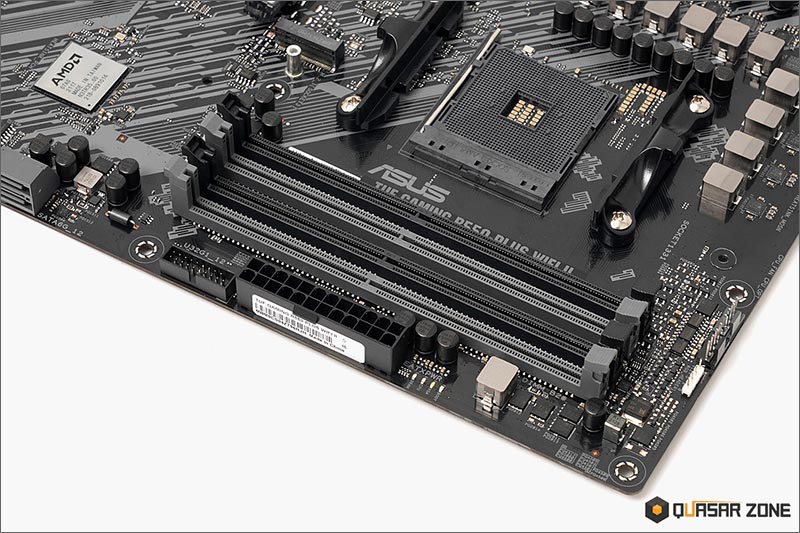

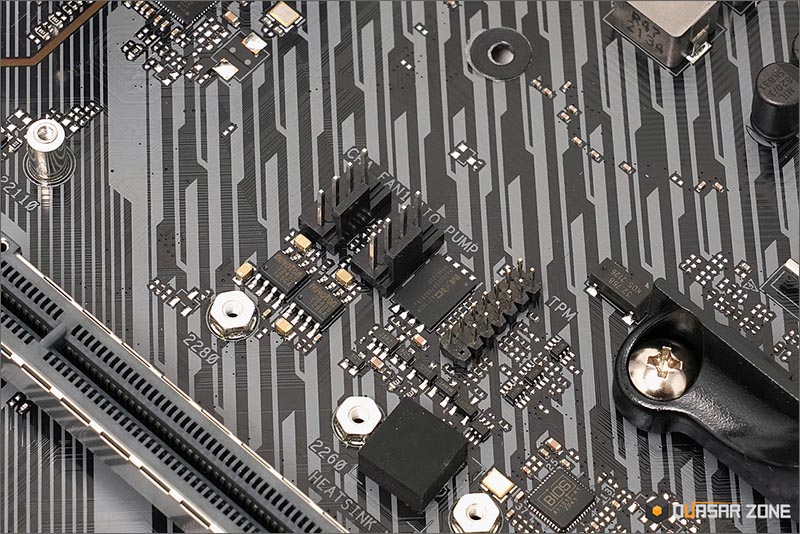

PWM 4핀 쿨링팬 커넥터는 총 6개이며, CPU 소켓 왼쪽 아래 2개, 메모리 슬롯 위 2개, 메인보드 오른쪽 하단 2개로 구성되어있습니다. RGB LED 효과를 지원하는 헤더는 메모리 슬롯 위와 보드 왼쪽 하단에 12V RGB 헤더 각 1개, 메인보드 하단에 5V ARGB 헤더가 2개 있습니다. 메인보드 하단에 USB 2.0 헤더 2개(헤더 당 2 포트 지원)가 있고, 메인보드 24핀 주전원 헤더 아래에 USB 3.2 Gen 1 헤더 1개(Type-A 2 포트 지원)가 있습니다. USB Type-C 전면 헤더를 지원하지 않는 점은 아쉽습니다. SATA 포트는 총 6개입니다.
▲ 사진을 누르면 확대해서 볼 수 있습니다.

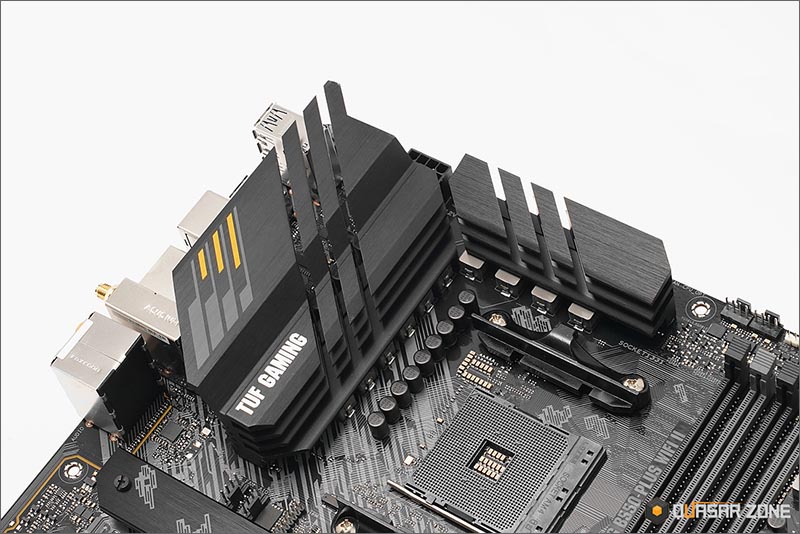

전원부, M.2 SSD 슬롯 2개, AMD B550 칩세트에 알루미늄 히트싱크를 제공합니다.
