PC 컴포넌트 브랜드 중 소비자에게 사랑받는 브랜드를 꼽는다면, 반드시 ASUS ROG 브랜드는 포함될 겁니다. 2006년 'Republic Of Gamers'이라는 슬로건을 내세우며 등장한 ROG는 강력한 성능과 ROG만의 감성이 담긴 디자인을 오랜 시간 유지하여 브랜드 이미지를 확고히 구축하는 데 성공했습니다. 하지만 브랜드가 가진 이미지 만큼이나 높게 책정된 ROG 제품의 가격대는 구매를 망설이게 만드는 부분이기도 한데요. ROG 브랜드의 대중화를 이끌고 있는 ROG STRIX 라인업은 ROG 제품군의 가격 부담감을 낮춰 소비자 접근성을 높인 제품군입니다.
이번에 소개할 ASUS ROG STRIX Z790-A GAMING WIFI II 인텍앤컴퍼니는 인텔 14세대 CPU 출시에 맞춰 출시된 ROG STRIX의 신제품 메인보드입니다. 기존 13세대와 네이밍이 비슷해 다소 혼동할 수 있지만, 'II'를 붙여 기존 13세대와 구분할 수 있는데요. 화이트 ROG 감성을 충분히 담은 ASUS ROG STRIX Z790-A GAMING WIFI II 인텍앤컴퍼니는 이번 14세대에서 어떤 모습을 보여줄지 이어지는 리뷰를 통해 확인해 보시죠.
▼ 제품 상세 스펙(눌러서 펼치기)

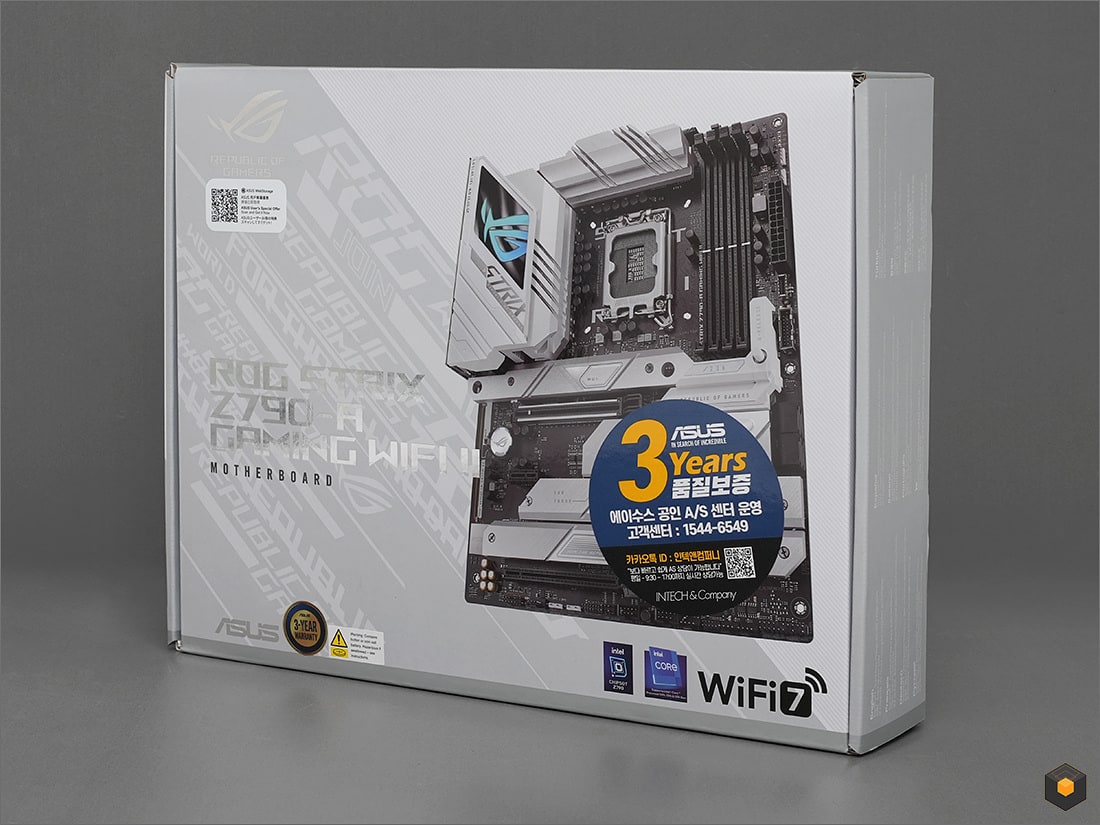

상자 & 구성품 BOX & COMPONENTS
[구성품] 메인보드 설명서, ROG STRIX 스티커, ASUS WebStorage 프로모션 안내장, ROG 키링, ASUS Wi-Fi Q-Antenna, SATA 케이블 2개, 케이블 타이, M.2 SSD 높이 조절용 고무 패드 4개, M.2 Q-Latch 2개, M.2 SSD 백플레이트 고무 1개, M.2 서멀 패드
제품 외형 & 특징 PRODUCT DESIGN & FEATURE
[확장 슬롯] PCI Express 5.0 x16 1개, 4.0 x4(x16 모양), 3.0 x1 1개

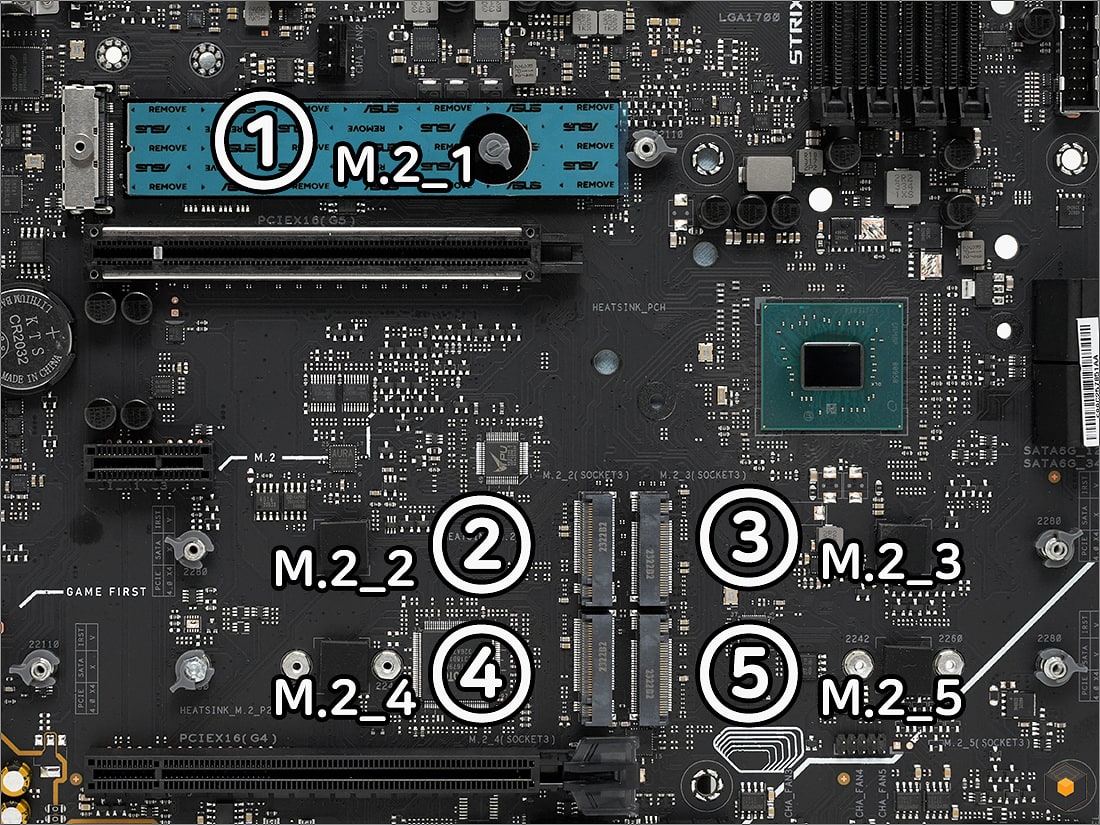

[M.2 SSD 슬롯] Gen4 x4 5개
[SATA 6.0 Gb/s 포트] 4개
[쿨링팬 커넥터] 8개
[RGB LED 핀헤더] 12 V 4핀 RGB LED 1개, 5 V 3핀 ARGB LED 3개
기존 13세대 ASUS ROG STRIX Z790-A GAMING WIFI D4(리뷰 바로가기)는 레트로 감성이 가미된 픽셀 도트 디자인으로 포인트를 주었는데요. 이번 14세대 ASUS ROG STRIX Z790-A GAMING WIFI II 인텍앤컴퍼니는 오리지널 ROG 감성에 중점을 둔 디자인입니다. 헤어라인 처리된 은색 방열판과 흰색 커버를 적절히 조합해 화이트 ROG 감성이 물씬 느껴집니다.

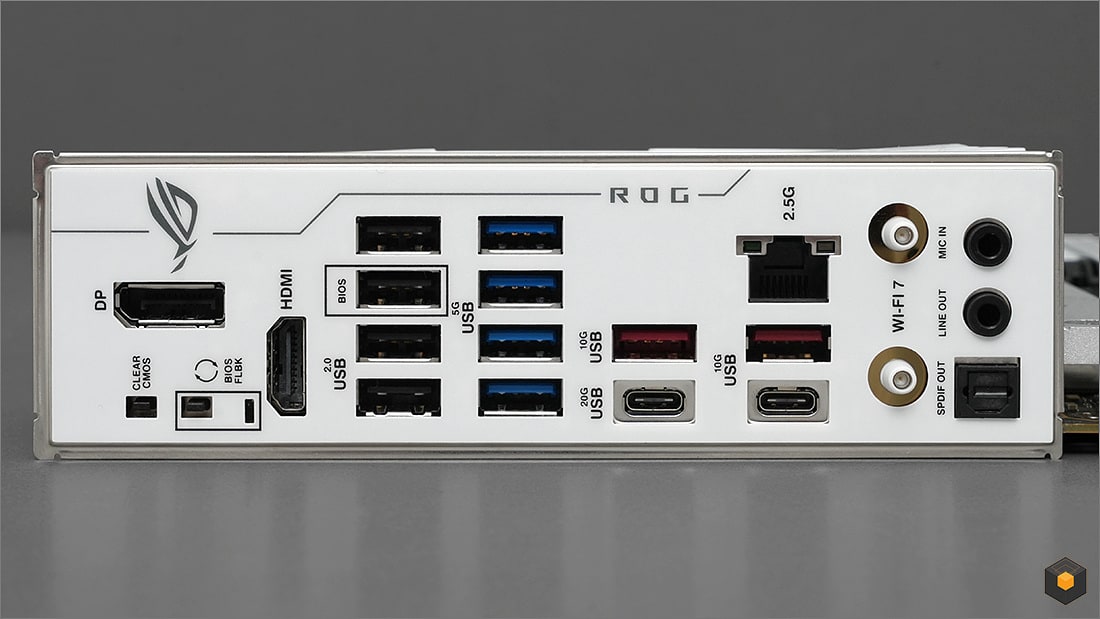

[I/O 포트 구성] DisplayPort, Clear CMOS 버튼, BIOS FlashBack 버튼, HDMI 포트, USB 2.0 포트 4개(검은색), USB 5 Gbps Type-A 포트 4개(파란색), USB 10 Gbps Type-A 포트 2개(빨간색), USB 20Gbps Type-C 포트 1개, 2.5 GbE 이더넷 포트, USB 10Gbps Type-C 포트 1개, Wi-Fi 7 안테나 커넥터, 오디오 잭, Optical S/PDIF 출력 단자
[LED] 전원부 방열판
[전면 USB 20 Gbps] Type-C 1개

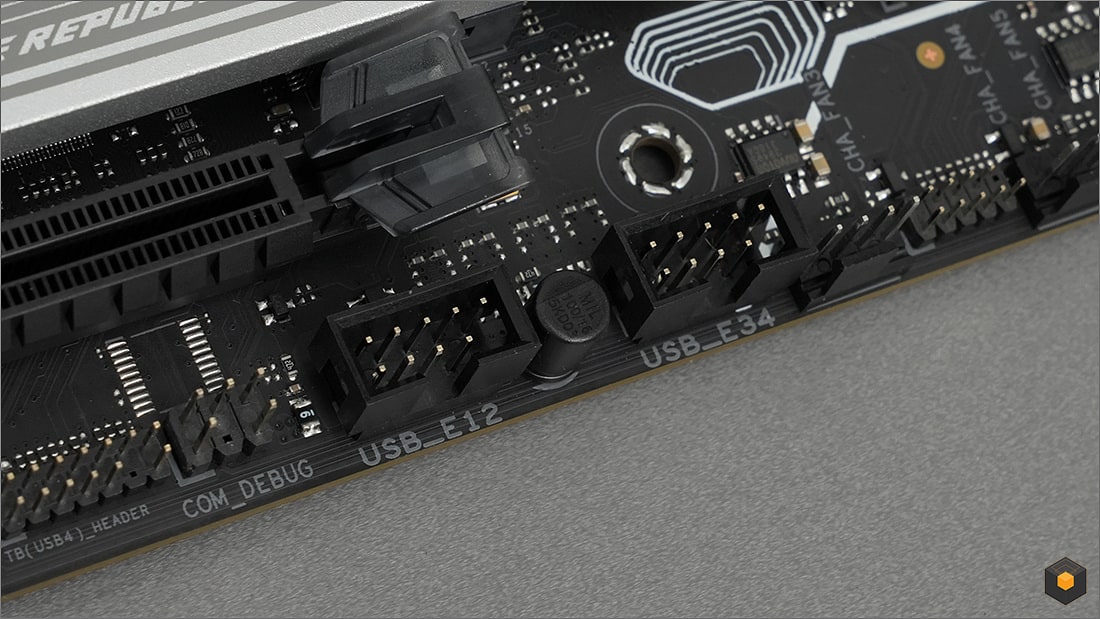

[전면 USB 5 Gbps] 핀헤더 1개(2 포트)
[전면 USB 2.0] 핀헤더 2개(4 포트)
▲ 메인보드 전면 패널 연결법 영상
시스템을 조립한다면 피해 갈 수 없는 산이 하나 있습니다. 바로 케이스 전면 패널 케이블을 메인보드에 연결하는 일입니다. 전원 버튼, 리셋 버튼, 각종 LED 등등... 다행히 요즘 나오는 메인보드는 모두 규격화되어있으므로 제조사마다 핀 배열이 다르지는 않습니다. 하나만 마스터하면 모든 메인보드를 조립할 수 있다는 뜻이죠. 전면 패널 케이블 연결에 어려움을 겪고 계신다면 퀘이사존에서 제작한 영상 하나로 문제점을 해결해보세요.

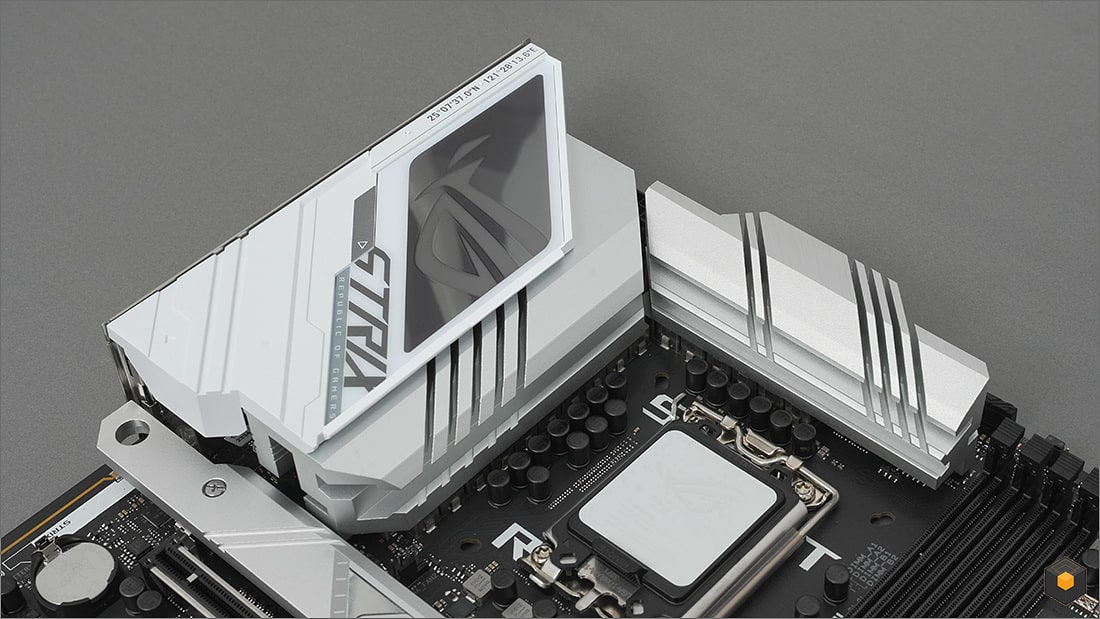

[전원부 방열판] CPU 소켓 왼쪽, 위쪽

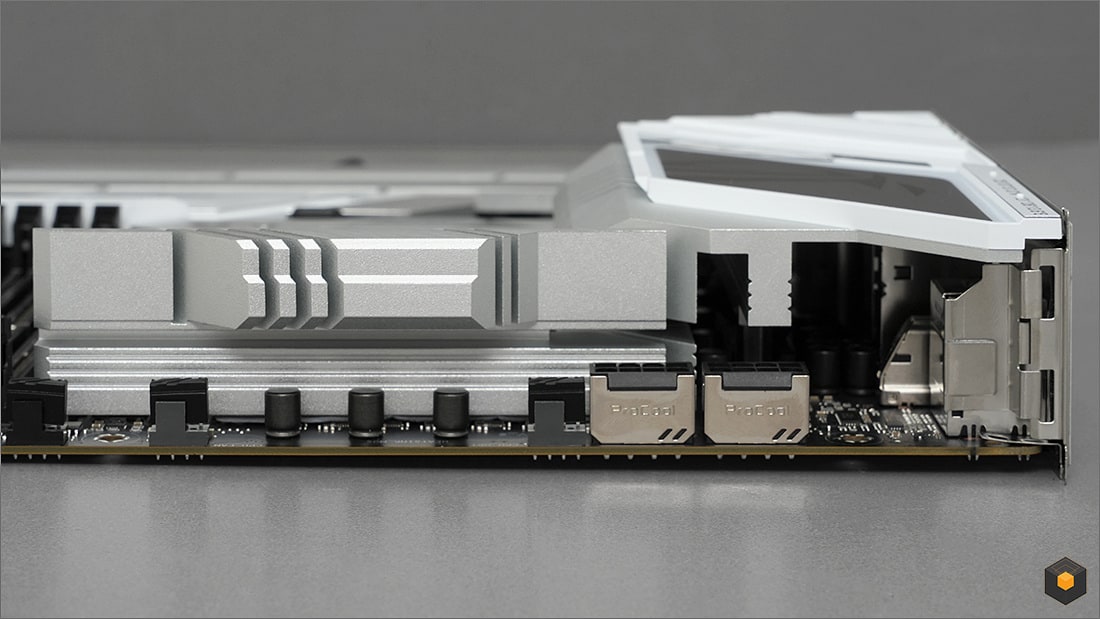

[M.2 SSD 방열판] 1번 슬롯 양면, 2,3,4,5 번 슬롯 단면

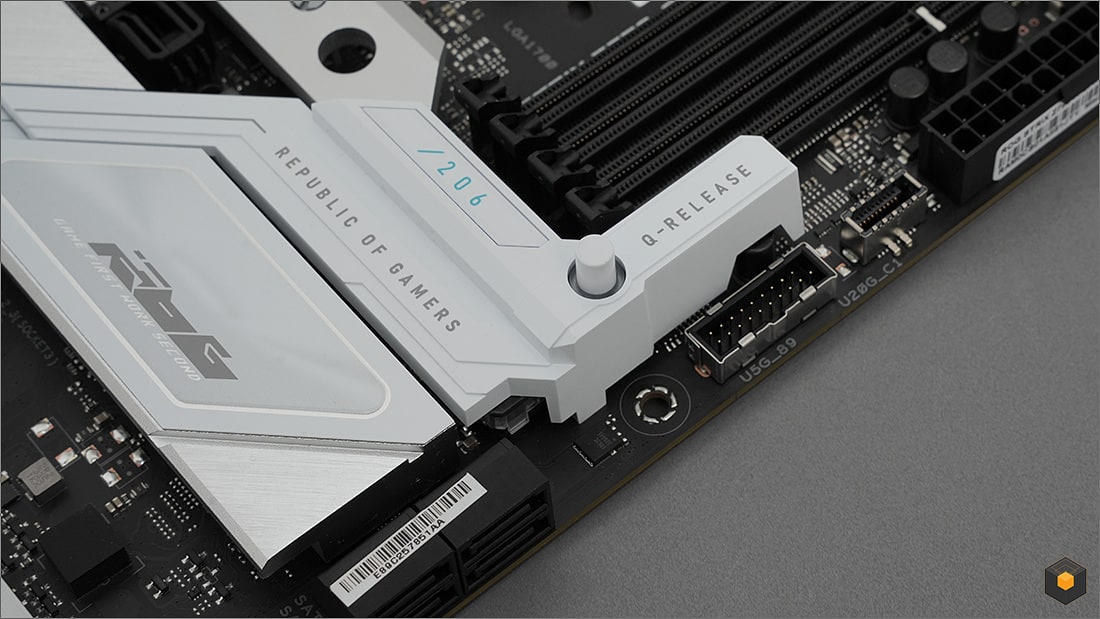

[편의 기능] PCIe Slot Q-Release, M.2 Q-Latch
그래픽카드가 커지면서 PCIe 슬롯에서 분해하는 게 어렵습니다. ASUS는 이를 해결하기 위해 확장 카드 고정 레버 해제 버튼 PCIe Slot Q-Release를 도입했습니다. 메모리 슬롯 오른쪽 아래 버튼을 누르면 최상단 확장 슬롯 걸쇠가 풀려 그래픽카드를 쉽게 분리할 수 있습니다. 나사 없이 M.2 SSD를 장착하고 해제할 수 있는 기능인 M.2 Q-Latch를 제공합니다. 잃어버리기 쉽고, 다른 나사들보다 규격이 작은 M.2 SSD 나사 대신 간편하게 걸쇠로 고정하는 방식입니다. 모든 M.2 SSD 슬롯에서 지원합니다.

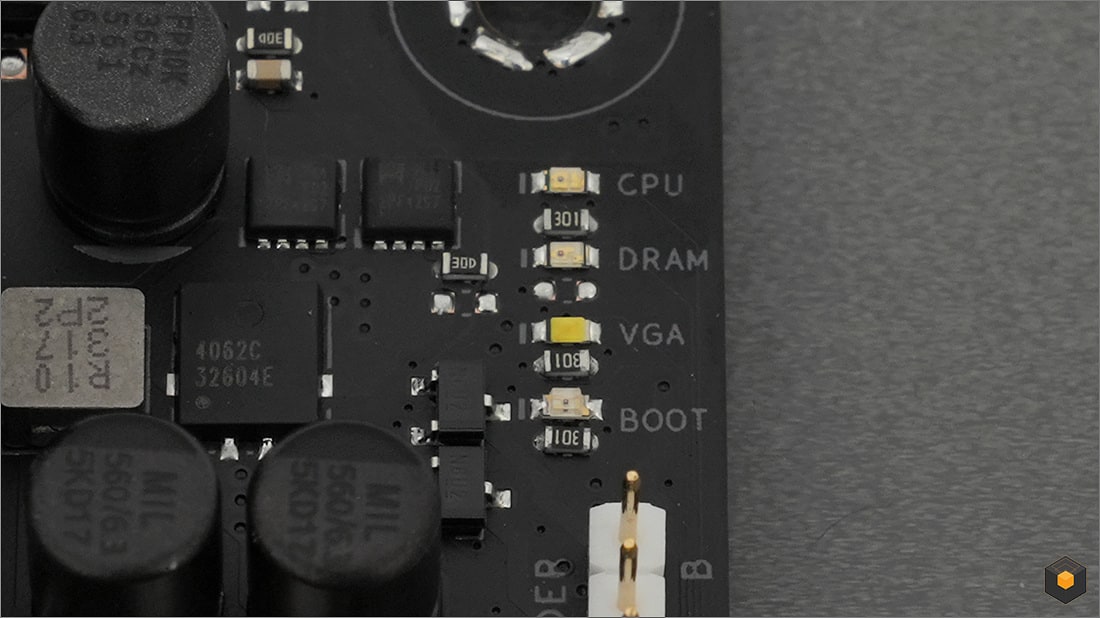

메인보드 우측 상단에 부팅 시 CPU, RAM, 그래픽카드, 저장장치와 같은 주요 구성 요소가 정상적으로 작동하는지 확인할 수 있는 Q-LED를 지원 합니다.

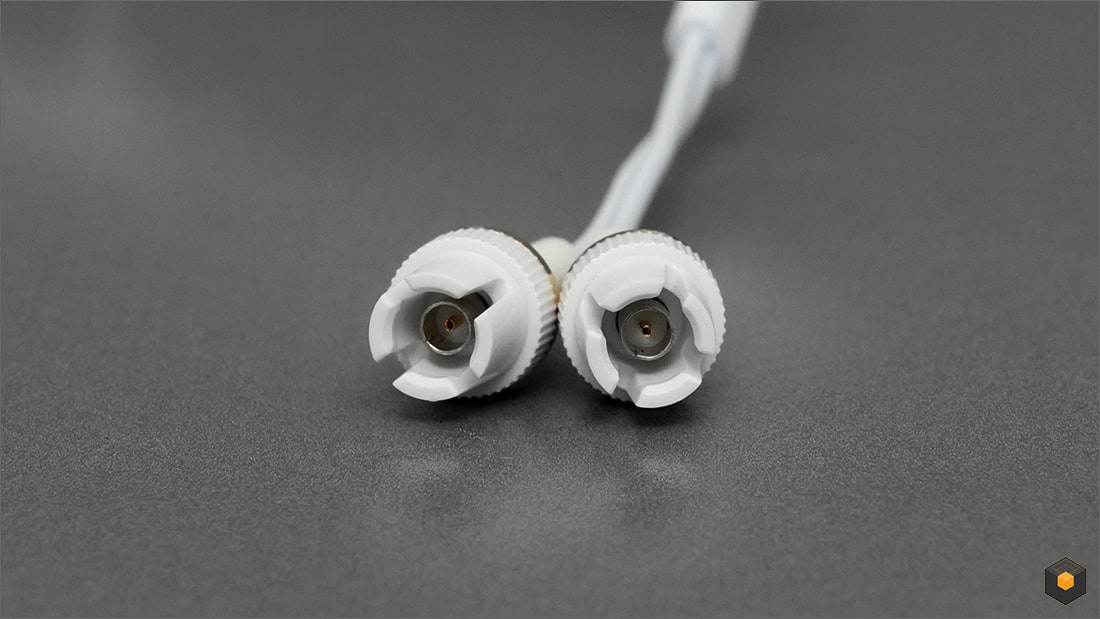

ASUS는 이번 14세대 메인보드에 Wi-Fi 안테나를 손쉽게 조립할 수 있는 Q-Antenna 기능을 지원합니다. Wi-Fi 안테나를 손으로 조일 필요 없이 한 번에 손쉽게 탈착할 수 있습니다.

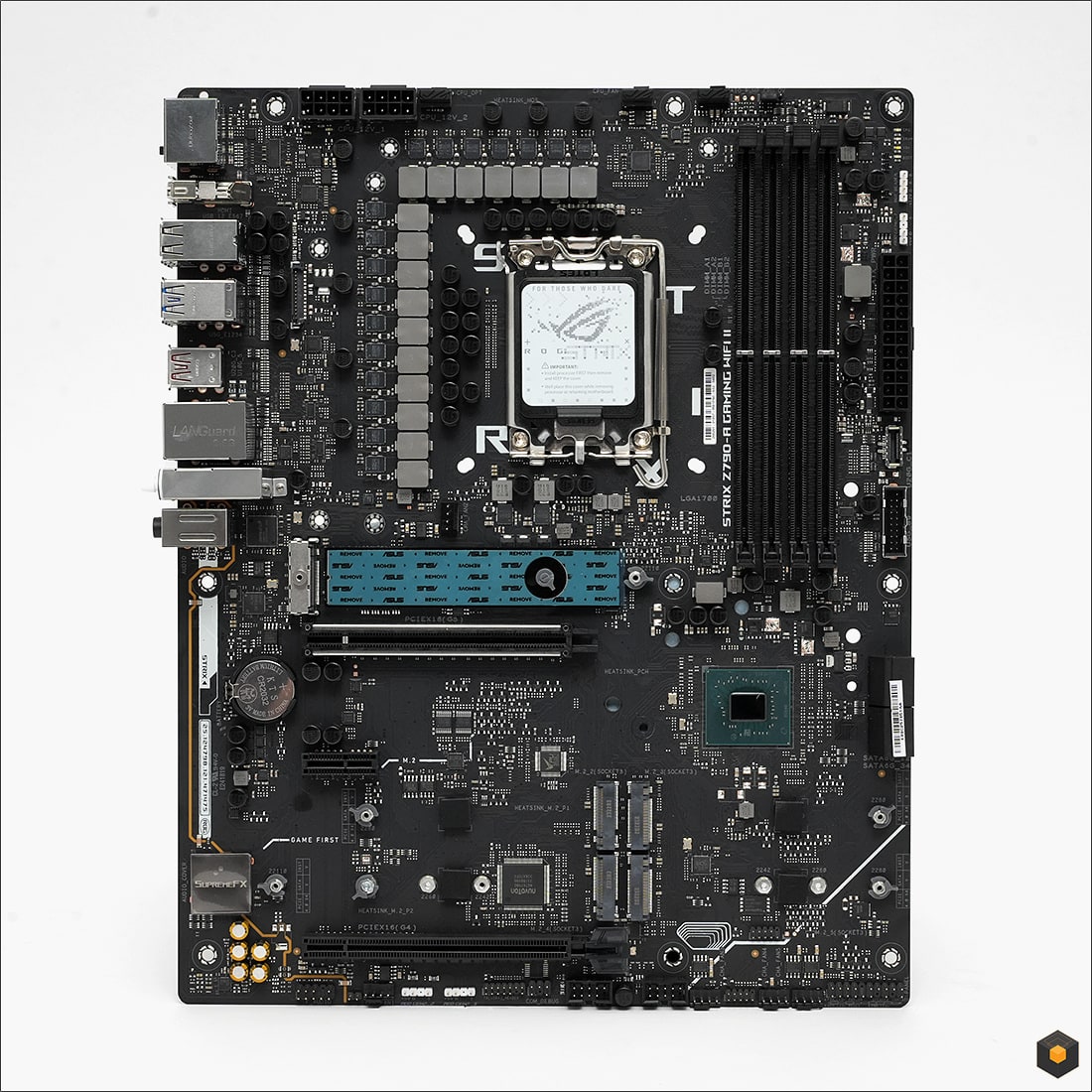

분해 TEARDOWN
[전원부] 16+1+2 페이즈

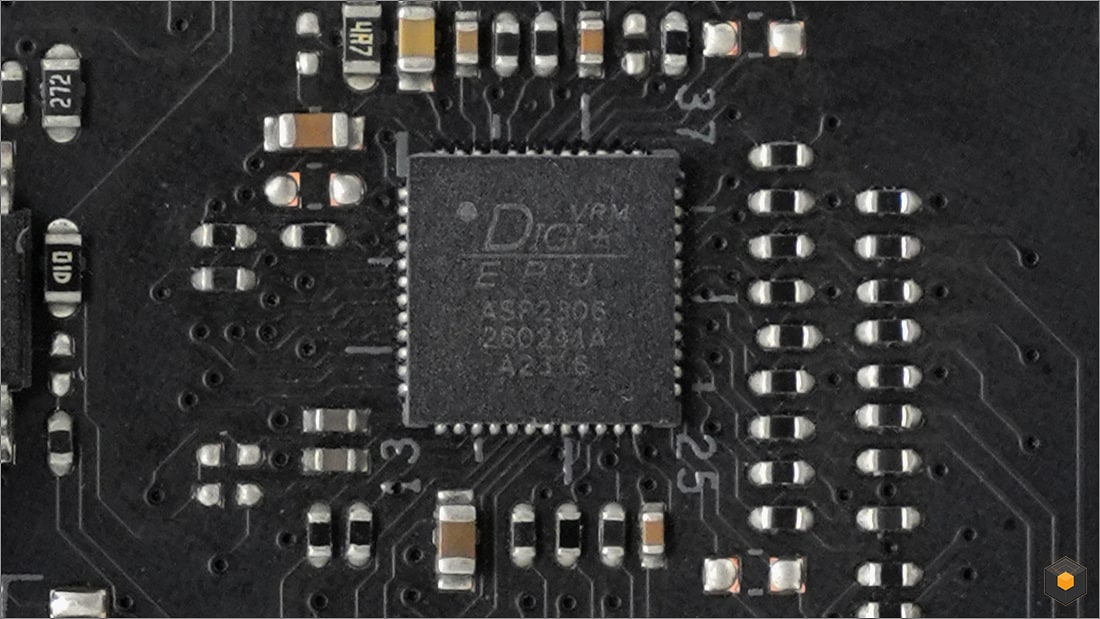

[PWM 컨트롤러] DIGI+ VRM ASP2306

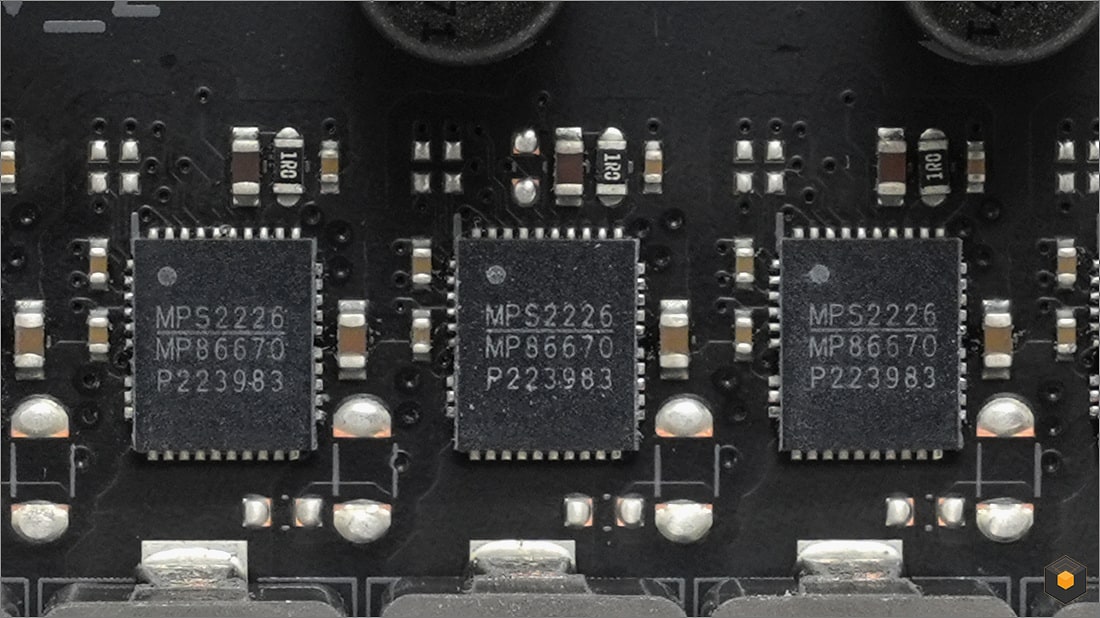

[CPU 전원부 모스펫] MPS MP86670 70 A Dr.MOS

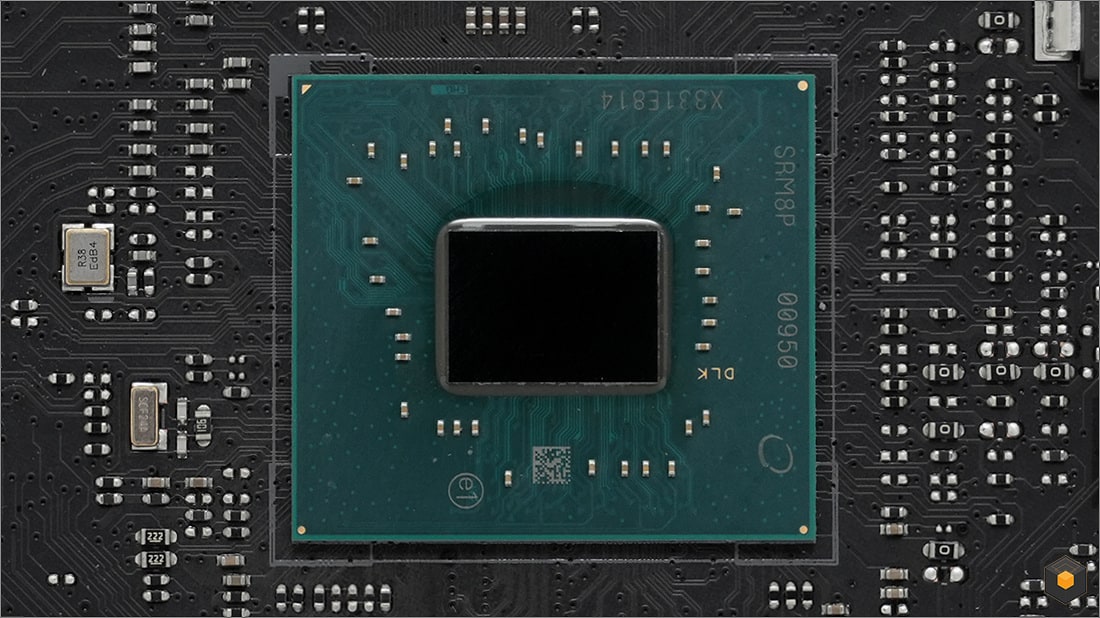

[메인 칩세트] Intel Z790
[오디오 코덱] Realtek ALC4080

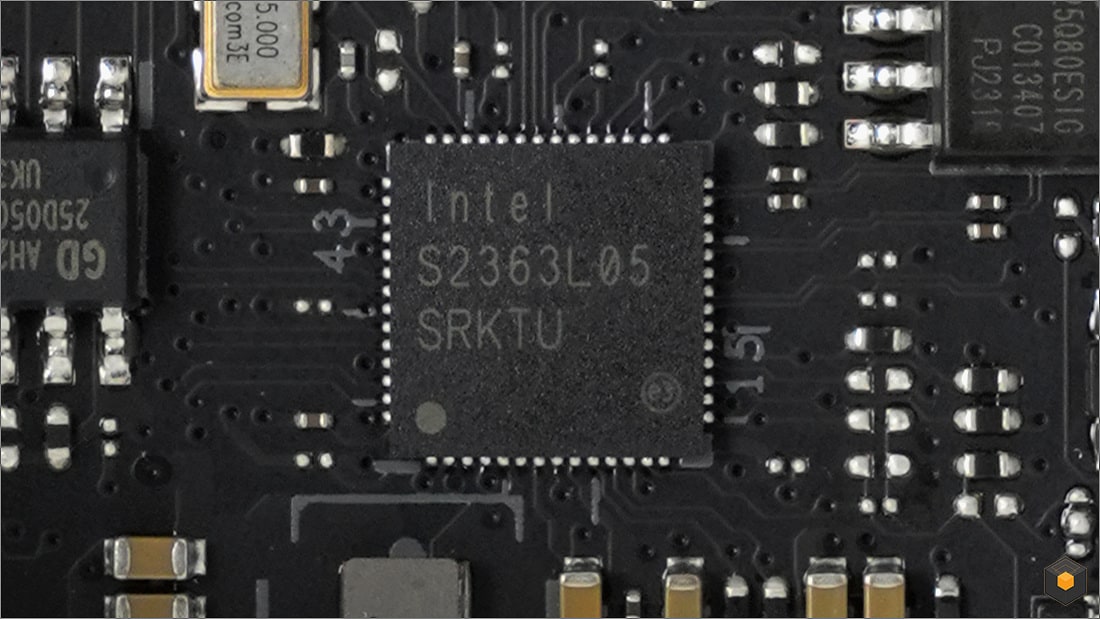

[유선 네트워크] Intel I226-V
[무선 네트워크] Intel BE200NGW
기본 성능 테스트 BASIC PERFORMANCE TEST

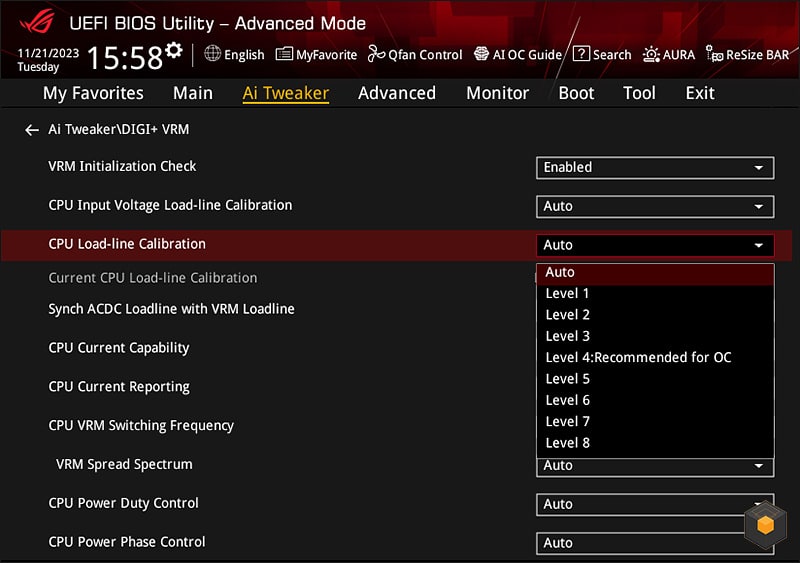

[오버클록 테스트 CPU 설정] P-Core 5.7 GHz, E-Core 4.4 GHz, CPU 전압 1.225 V, LLC Level 8

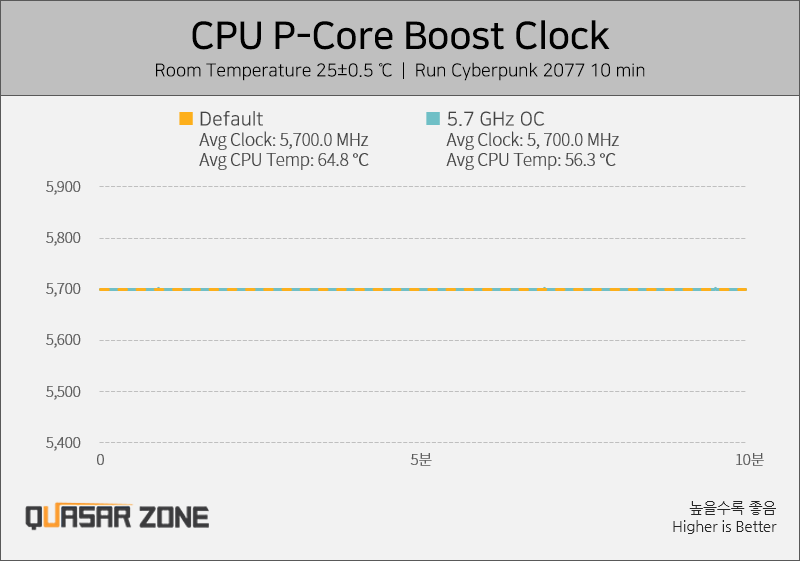

□ CPU 클록 변화
▼ E-Core 클록 변화 그래프(눌러서 펼치기)
□ CPU 패키지 파워

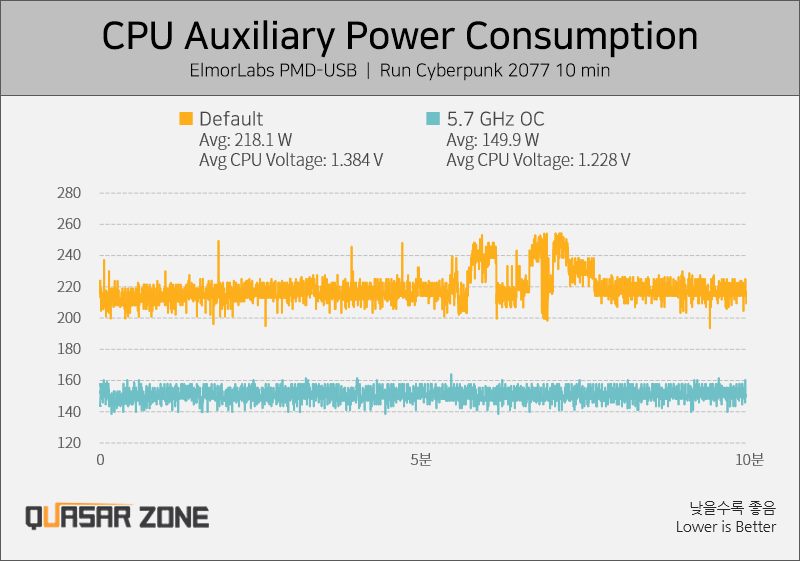

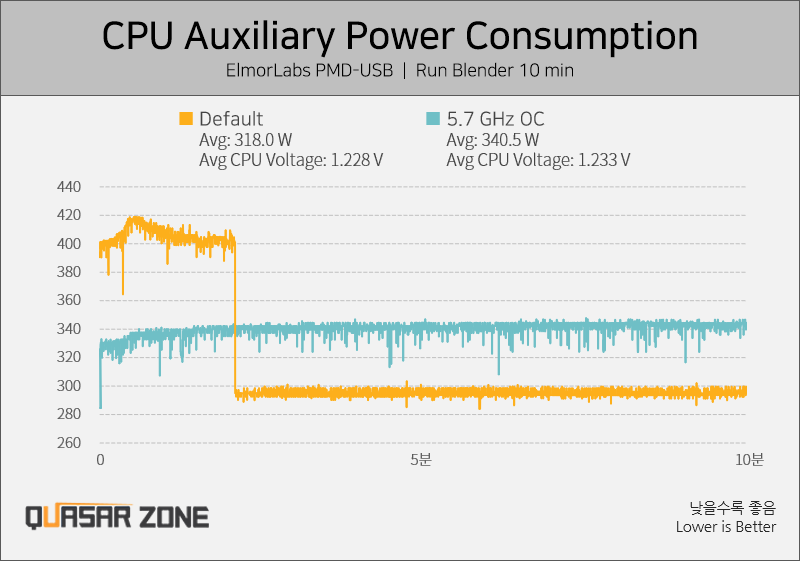

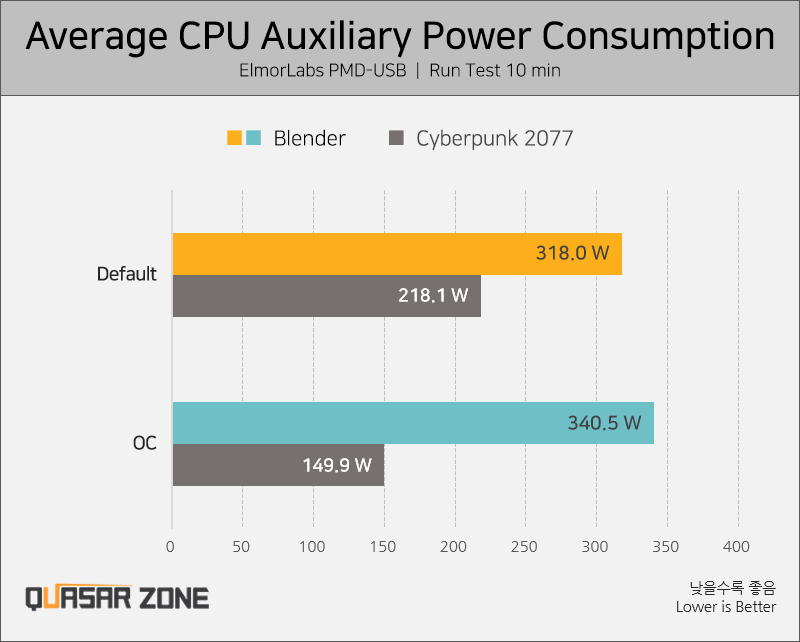

□ CPU 보조 전원 소비전력
메인보드 전력제한이 253 W로 설정되어 있음을 HWiNFO64 프로그램에서 확인할 수 있습니다. 블렌더 렌더링 테스트에서 최고 380 W까지 전력을 사용하다 약 2분 뒤 253 W로 전력을 낮춥니다. 그로 인해 P-CORE, E-CORE 모두 클록이 낮아지는걸 확인할 수 있습니다. 게임 테스트에선 기본 설정, OC 설정 모두 클록 하락 없이 유지됩니다.
쿨링 테스트 COOLING TEST
접촉식 온도센서 부착 위치

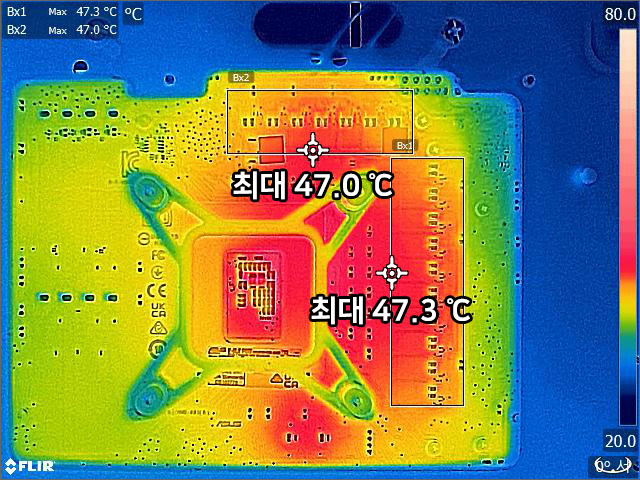

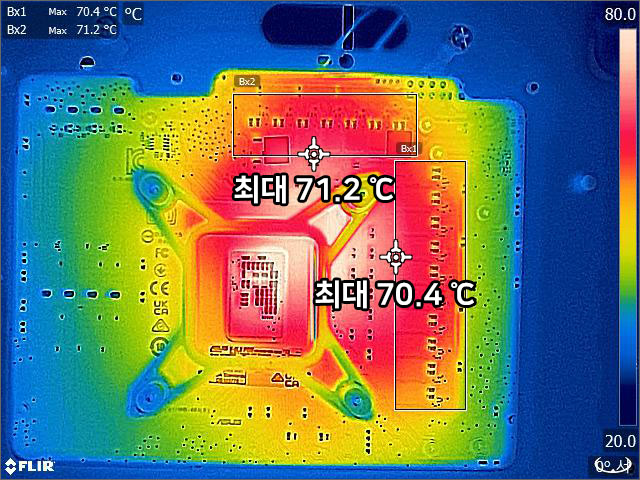

□ 열화상 카메라 온도 측정
Blender
P-Core 5.7 GHz, E-Core 4.4 GHz OC | Default |
Cyberpunk 2077
P-Core 5.7 GHz, E-Core 4.4 GHz OC | Default |

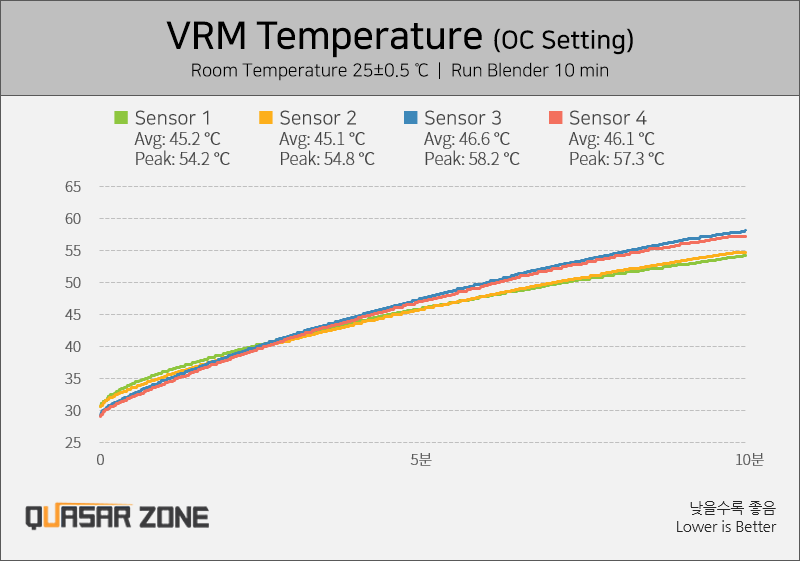

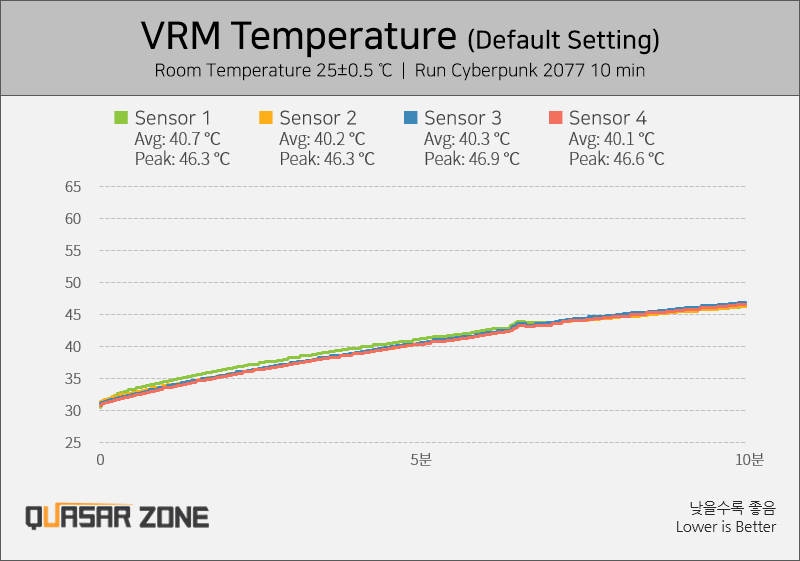

가장 높은 소비전력이 측정된 CPU OC 설정의 렌더링 테스트에서 접촉식 온도계 기준 최대 58.2 ℃로 측정됩니다. 열화상 카메라에서는 그보다 높은 71.2 ℃로 평균 323 W를 사용한 OC설정의 블렌더 렌더링 테스트에서 이 정도 온도면 인텔 코어 i9-14900KF를 사용해도 충분한 전원부 구성입니다. 게임 테스트에선 접촉식 온도계는 최대 46.9 ℃였으며, 열화상 카메라는 최대 52.8 ℃로 측정됩니다.
저장장치 테스트 STORAGE TEST
M.2 SSD 슬롯 테스트는 PCI Express 4.0 x4 NVMe SSD인 SK하이닉스 Platinum P41 (1TB)로, SATA 포트는 삼성 870 EVO (500GB)로 진행합니다. OS는 SK하이닉스 Platinum P41 (1TB)에 설치하며, 드라이버와 테스트 프로그램 외의 별도 소프트웨어는 설치하지 않습니다.

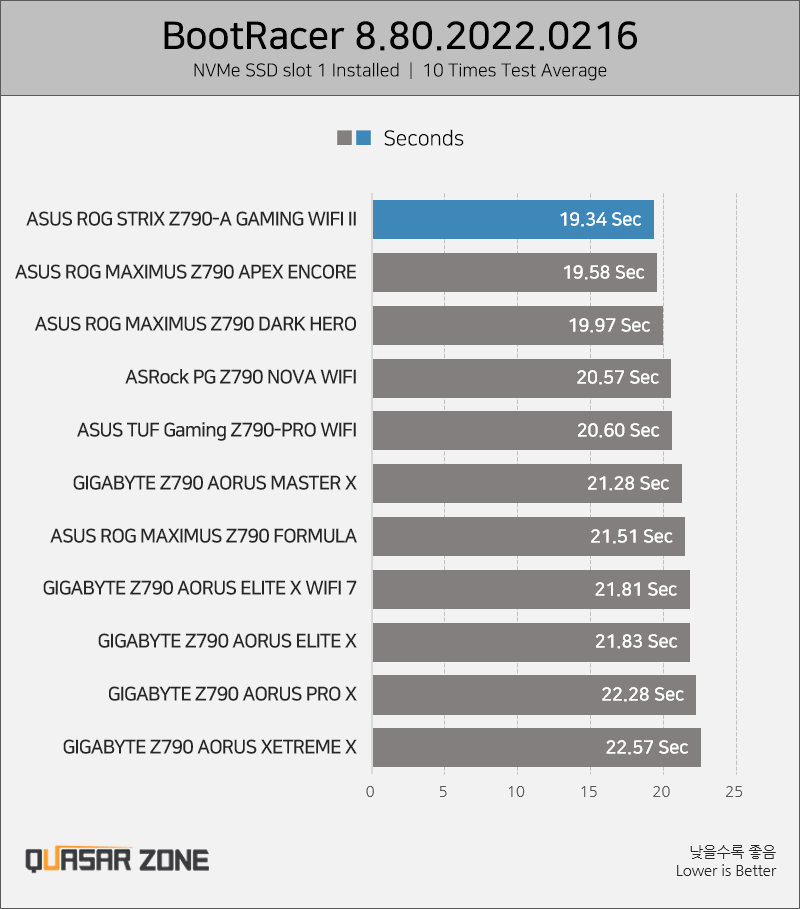

□ 부팅속도

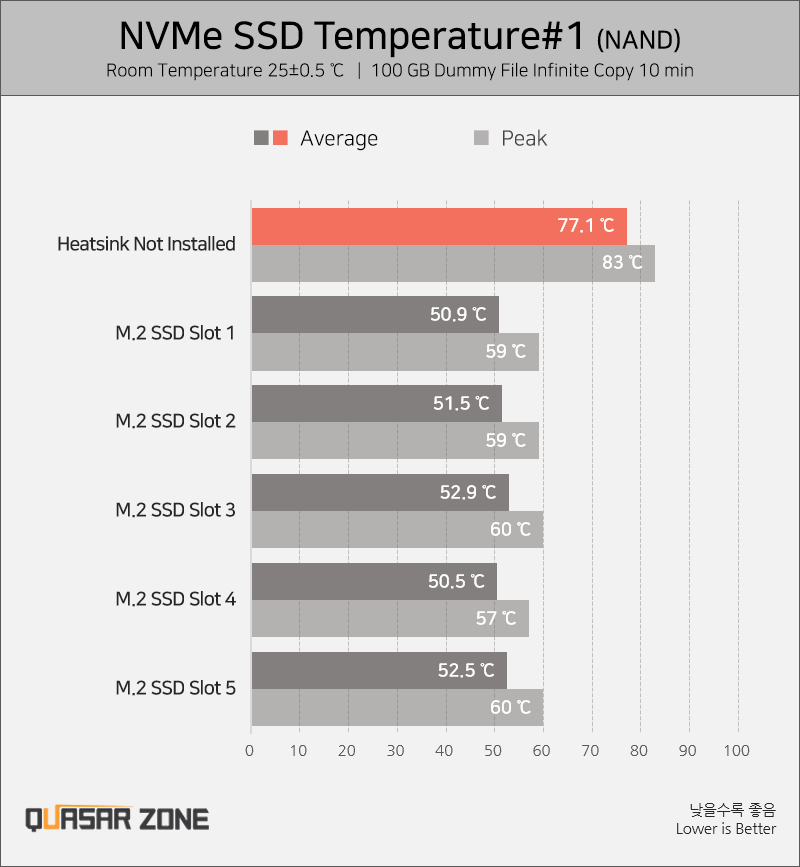

□ M.2 SSD 방열판
요약 SUMMARY
- 전원부 방열판 히트파이프 미지원
+ 화이트 ROG 감성 디자인
+ 게임 테스트 시 55 ℃를 넘지 않는 전원부 구성(인텔 i9-14900KF 테스트)
+ 전면 USB 20Gbps Type-C 포트 지원(30 W 고속 충전)
+ 다양한 사용자 편의 기능 제공(PCIe Slot Q-Release, M.2 Q-Latch, Q-Antenna)
+ Wi-Fi 7과 블루투스 5.4 지원
