라디에이터를 식혀라! EKWB EK-Meltemi 120ER 쿨링팬

QM센스

59 6684 25 2019.09.20 16:03

</div> ▲ EKWB EK-Meltemi 120ER 쿨링팬 제품 영상(3840x2160/4K 해상도 지원)

<div align="center" style="text-align: center;"><table align="center" class="__se_tbl" border="0" cellspacing="0" cellpadding="1" attr_no_border_tbl="1"><tbody><tr><td width="800">시스템 쿨링팬쿨링팬은 크게 의미 없어 보이지만 하드웨어에 매우 중요한 부품입니다. 무소음 시스템이 아니라면 쿨링팬은 무조건 필요하고 이게 없다면 하이엔드 CPU와 그래픽카드는 사용할 수 없습니다. 케이스에도 내부의 원활한 공기 흐름을 위해 기본적으로 장착되어 있거나 없더라도 쿨링팬을 설치할 수 있는 공간이 마련되어 있습니다.쿨링팬이 필요한 이유는 단 하나, 바로 발열 해소입니다. CPU나 GPU 같은 반도체는 전기가 통하면서 일부 에너지가 열로 변환되며 이 열을 식혀주기 위해 방열판과 심지어 수랭 라디에이터에 쿨링팬에 장착됩니다. PC 케이스나 라디에이터에 가장 많이 사용되는 규격은 역시 가로, 세로 120mm입니다. 두께는 25mm가 일반적이죠. 그다음으로 많이 사용되는 140mm 규격 쿨링팬의 두께도 25mm입니다. 이 규격의 쿨링팬이 가장 많이 사용되는 이유는 역시 규격화되어있기도 하지만, 그보다 커지면 케이스 내부에 설치할 수 없을 정도의 크기가 되며, 그보다 작다면 하드웨어를 쿨링하기에는 부족하기 때문입니다. 하지만 크기가 커지면 그만큼 더 많은 바람을 불어넣어 줄 수 있으므로 큰 쿨링팬은 케이스에 맞춤형으로 설치되는 형태로, 작은 쿨링팬은 협소한 공간에 설치할 수 있기 때문에 메인보드 전원부나 칩세트 방열판을 쿨링하는 용도로 사용됩니다. 물론 주류라고 할 수는 없습니다.이렇게 규격화된 시스템 쿨링팬 시장에 약간 이질적인 제품이 등장했는데요, 커스텀 수랭 제조사로 유명한 EKWB의 EK-Meltemi 120ER 입니다. Meltemi는 그리스와 터키 사이의 에게해에서 4~10월에 북쪽에서 불어오는 계절풍을 뜻합니다. 풍속은 약하지만 지속적으로 불어서 과거부터 항해에 방해가 되어왔다고 합니다. 쿨링팬의 이름으로는 적절하다고 생각되네요.EK-Meltemi 120ER은 이름에서 짐작할 수 있듯, 120mm 규격의 쿨링팬입니다. 하지만 두께가 범상치 않은데요, 무려 38mm입니다. 일반적인 120mm 쿨링팬의 두께가 25mm니까 50%나 두꺼운 셈이죠. 두께가 두껍다는 것은 그만큼 쿨링팬 블레이드가 크다는 것이고 더 많은 풍량이 발생한다는 뜻이 됩니다. 이 규격 외 쿨링팬의 성능을 확인해보도록 하겠습니다.제품 사양<img title="d1d22714d88ce26d75c36b767015cf35_1568717747_0608.jpg" style="height: auto; max-width: 100%;" src="https://img2.quasarzone.co.kr/web/editor/1909/1909obj___539141382.jpg"> <img title="9f79f0fdedb30ee4c931fb711935620f_1568961653_7638.jpg" style="height: auto; max-width: 100%;" src="https://img2.quasarzone.co.kr/web/editor/1909/1909obj___903974165.jpg">제품 사진</td></tr></tbody></table></div>

<img title="d1d22714d88ce26d75c36b767015cf35_1568717765_2013.jpg" style="height: auto; max-width: 100%;" src="https://img2.quasarzone.co.kr/web/editor/1909/1909obj___125273572.jpg"> <img title="d1d22714d88ce26d75c36b767015cf35_1568717779_8608.jpg" style="height: auto; max-width: 100%;" src="https://img2.quasarzone.co.kr/web/editor/1909/1909obj___1625356579.jpg"> <img title="d1d22714d88ce26d75c36b767015cf35_1568717780_1303.jpg" style="height: auto; max-width: 100%;" src="https://img2.quasarzone.co.kr/web/editor/1909/1909obj___772965499.jpg"> <div align="center" style="text-align: center;"><table align="center" class="__se_tbl" border="0" cellspacing="0" cellpadding="1" attr_no_border_tbl="1"><tbody><tr><td width="800">구성품은 쿨링팬과 나사 8개가 포함되어 있습니다. 쿨링팬을 케이스에 고정할 때 사용되는 두꺼운 나사는 웬만한 시스템 쿨링팬이면 기본으로 제공되지만, 라디에이터 고정 나사도 제공되는 것은 이색적입니다. 두께가 38mm나 되어서 일반적인 라디에이터 고정 나사로는 쿨링팬을 설치할 수 없기 때문에 들어 있는 구성품이죠. 다만 육각 나사라는 점이 아쉽습니다.</td></tr></tbody></table></div>

<img title="d1d22714d88ce26d75c36b767015cf35_1568717963_2682.jpg" style="height: auto; max-width: 100%;" src="https://img2.quasarzone.co.kr/web/editor/1909/1909obj___438289564.jpg"> <img title="d1d22714d88ce26d75c36b767015cf35_1568717963_4872.jpg" style="height: auto; max-width: 100%;" src="https://img2.quasarzone.co.kr/web/editor/1909/1909obj___325862670.jpg"> <div align="center" style="text-align: center;"><table align="center" class="__se_tbl" border="0" cellspacing="0" cellpadding="1" attr_no_border_tbl="1"><tbody><tr><td width="800">디자인은 EKWB에서 판매되는 Vardar 쿨링팬을 위아래로 잡아 늘여 놓은 것 같은 느낌입니다.<img title="d1d22714d88ce26d75c36b767015cf35_1568718821_9503.jpg" style="height: auto; max-width: 100%;" src="https://img2.quasarzone.co.kr/web/editor/1909/1909obj___523909865.jpg">베어링은 EKWB의 쿨링팬에서 폭넓게 사용되는 듀얼-볼 베어링이 사용됩니다.<img title="d1d22714d88ce26d75c36b767015cf35_1568718124_7519.jpg" style="height: auto; max-width: 100%;" src="https://img2.quasarzone.co.kr/web/editor/1909/1909obj___302376432.jpg"> <img title="d1d22714d88ce26d75c36b767015cf35_1568718124_9627.jpg" style="height: auto; max-width: 100%;" src="https://img2.quasarzone.co.kr/web/editor/1909/1909obj___842784770.jpg">측면에는 EKWB 로고와 쿨링팬 회전 방향, 바람이 나아가는 방향이 각인되어 있습니다.<img title="d1d22714d88ce26d75c36b767015cf35_1568718182_4142.jpg" style="height: auto; max-width: 100%;" src="https://img2.quasarzone.co.kr/web/editor/1909/1909obj___1829047501.jpg">케이블은 슬리빙 처리되어 있으며 길이가 50cm나 됩니다. 4핀 커넥터로 온도에 따라 쿨링 RPM이 바뀌는 PWM을 지원합니다.Vardar, Meltemi 비교</td></tr></tbody></table></div>

<img title="d1d22714d88ce26d75c36b767015cf35_1568718616_363.jpg" style="height: auto; max-width: 100%;" src="https://img2.quasarzone.co.kr/web/editor/1909/1909obj___1878962304.jpg"> <img title="d1d22714d88ce26d75c36b767015cf35_1568718616_872.jpg" style="height: auto; max-width: 100%;" src="https://img2.quasarzone.co.kr/web/editor/1909/1909obj___1948173117.jpg"> <img title="d1d22714d88ce26d75c36b767015cf35_1568718616_5648.jpg" style="height: auto; max-width: 100%;" src="https://img2.quasarzone.co.kr/web/editor/1909/1909obj___2037036473.jpg"> <div align="center" style="text-align: center;"><table align="center" class="__se_tbl" border="0" cellspacing="0" cellpadding="1" attr_no_border_tbl="1"><tbody><tr><td style="width: 800px;">25mm 두께의 Vardar와 비교해보았습니다. 왼쪽이 Vardar, 오른쪽이 Meltemi입니다. 차이가 느껴지시나요? 같은 디자인에 Meltemi의 두께가 더 두껍습니다. 더불어 중앙 모터 부분의 크기도 Meltemi가 더 큽니다.성능 테스트</td></tr></tbody></table></div>

<img title="9f79f0fdedb30ee4c931fb711935620f_1568956058_5727.jpg" style="height: auto; max-width: 100%;" src="https://img2.quasarzone.co.kr/web/editor/1909/1909obj___532431344.jpg"> <img title="9f79f0fdedb30ee4c931fb711935620f_1568956059_4482.jpg" style="height: auto; max-width: 100%;" src="https://img2.quasarzone.co.kr/web/editor/1909/1909obj___1101192598.jpg"> <div align="center" style="text-align: center;"><table align="center" class="__se_tbl" border="0" cellspacing="0" cellpadding="1" attr_no_border_tbl="1"><tbody><tr><td width="800">먼저 테스트 장비입니다. testo 417 베인 풍속계에 깔때기 모양의 전용 집풍기, 그리고 관 내부에 빨대 모양의 구조물이 삽입되어 바람을 직선으로 만들어주는 교정기를 설치하였습니다. 여기에서 측정되는 m3/h 단위의 풍량을 CFM으로 환산하였습니다.</td></tr></tbody></table></div>

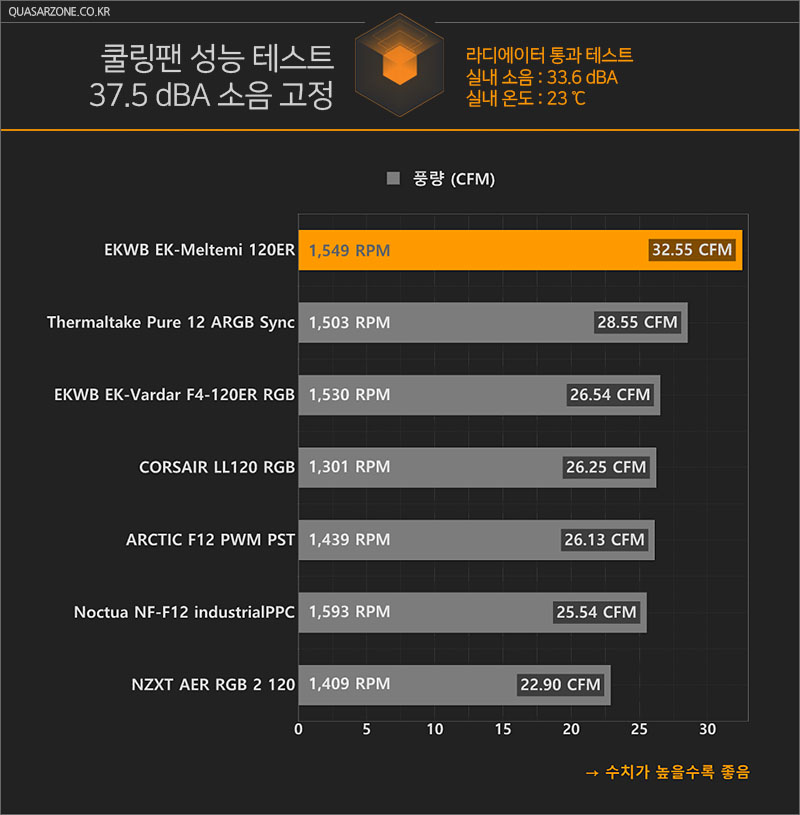

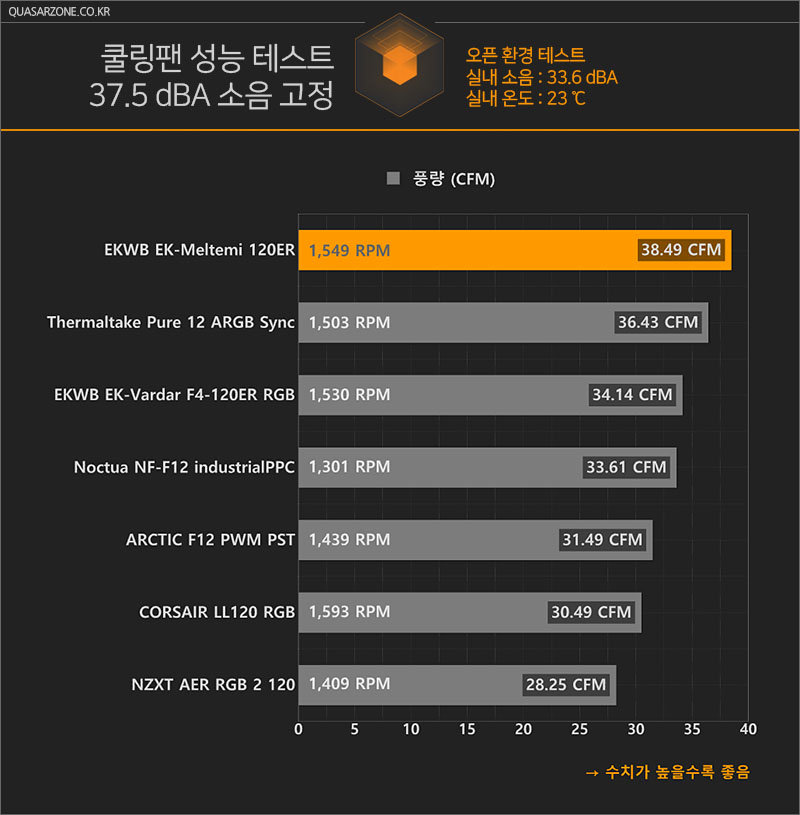

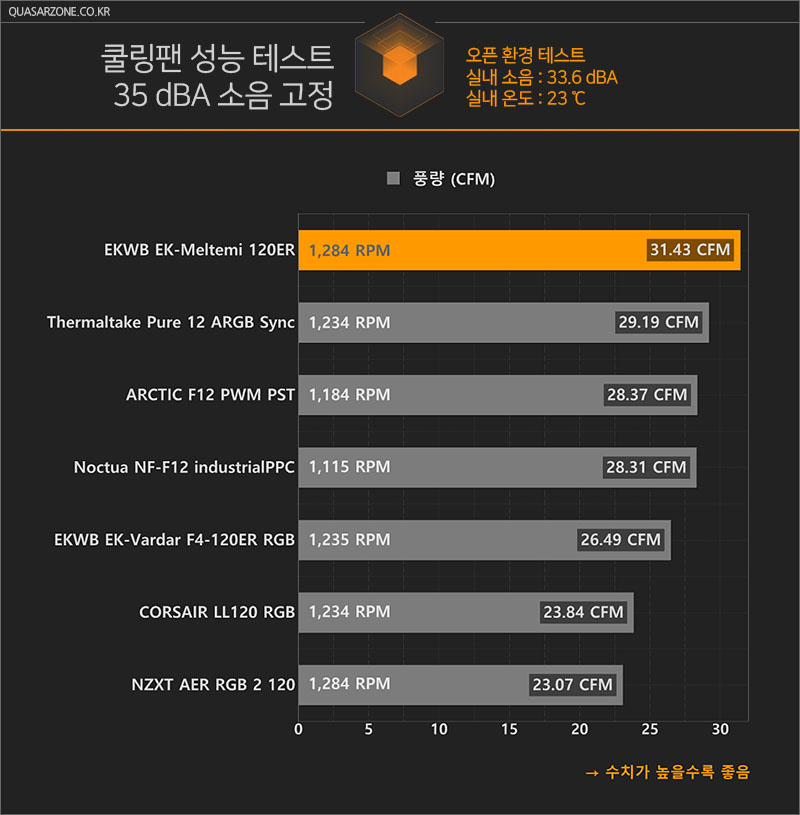

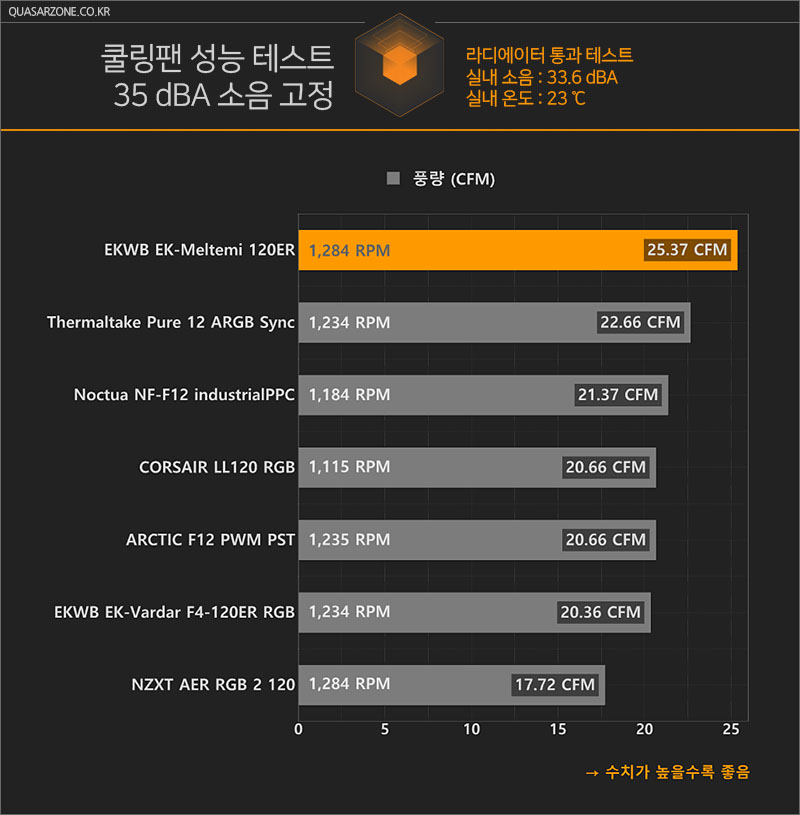

<img title="9f79f0fdedb30ee4c931fb711935620f_1568956406_7439.jpg" style="height: auto; max-width: 100%;" src="https://img2.quasarzone.co.kr/web/editor/1909/1909obj___1591476669.jpg"> <img title="9f79f0fdedb30ee4c931fb711935620f_1568956406_9314.jpg" style="height: auto; max-width: 100%;" src="https://img2.quasarzone.co.kr/web/editor/1909/1909obj___926184158.jpg"> <div align="center" style="text-align: center;"><table align="center" class="__se_tbl" border="0" cellspacing="0" cellpadding="1" attr_no_border_tbl="1"><tbody><tr><td width="800">쿨링팬을 설치하기 위해 아크릴로 지지대를 주문 제작하였습니다. 테스트는 바람을 막는 구조물이 없는 오픈 테스트, 그리고 라디에이터가 설치되었을 때를 상정한 라디에이터(EKWB EK-Coolsteam SE120) 통과 테스트 두 가지로 진행되었습니다. 쿨링팬은 같은 RPM이 아닌 동일 소음으로 기준을 잡고 테스트하였습니다. 기준값은 35 dBA, 37.5 dBA, 40 dBA이며, 칼럼 제품의 팬 속도를 100%로 설정해도 40 dBA에 도달하지 않을 경우에는 40 dBA 테스트를 제외하였습니다. 쿨링팬에서 30cm 떨어진 거리에 소음계를 설치하고 팬 속도를 조절하여 같은 소음 수치에서의 RPM을 수집, 테스트하였습니다.오픈 환경 테스트<img title="9f79f0fdedb30ee4c931fb711935620f_1568956795_4202.jpg" style="height: auto; max-width: 100%;" src="https://img2.quasarzone.co.kr/web/editor/1909/1909obj___1833703663.jpg"> <img title="9f79f0fdedb30ee4c931fb711935620f_1568956795_8018.jpg" style="height: auto; max-width: 100%;" src="https://img2.quasarzone.co.kr/web/editor/1909/1909obj___817098091.jpg">비교군으로 사용된 쿨링팬 중에서 EK-Meltemi 120ER이 가장 좋은 성능을 발휘하였습니다.라디에이터 통과 테스트<img title="9f79f0fdedb30ee4c931fb711935620f_1568957094_4514.jpg" style="height: auto; max-width: 100%;" src="https://img2.quasarzone.co.kr/web/editor/1909/1909obj___1573247057.jpg"> <img title="9f79f0fdedb30ee4c931fb711935620f_1568957094_6335.jpg" style="height: auto; max-width: 100%;" src="https://img2.quasarzone.co.kr/web/editor/1909/1909obj___768551197.jpg">라디에이터를 통과하는 바람을 측정한 결과입니다. 라디에이터 전용 쿨링팬이라는 이름답게 오픈 환경보다 다른 쿨링팬보다 더 큰 격차가 측정되었습니다.실제 성능 테스트<img title="9f79f0fdedb30ee4c931fb711935620f_1568963385_2749.jpg" style="height: auto; max-width: 100%;" src="https://img2.quasarzone.co.kr/web/editor/1909/1909obj___403445816.jpg"> <img title="9f79f0fdedb30ee4c931fb711935620f_1568963386_0902.jpg" style="height: auto; max-width: 100%;" src="https://img2.quasarzone.co.kr/web/editor/1909/1909obj___145657777.jpg">풍속계 성능 테스트에서는 좋은 성능을 보여주었던 EK-Meltemi 120ER의 실사용 성능은 어떨까요? EKWB EK-KIT Classic RGB P360 커스텀 수랭 키트에 EK-Meltemi 120ER, EK-Vardar F4-120ER RGB, Noctua NF-F12 industrialPPC 쿨링팬을 설치, 40dBA로 소음 수치를 고정하여 테스트해 보았습니다.<img title="9f79f0fdedb30ee4c931fb711935620f_1568958672_5582.jpg" style="height: auto; max-width: 100%;" src="https://img2.quasarzone.co.kr/web/editor/1909/1909obj___854124830.jpg">실제 성능에서도 EK-Meltemi 120ER이 가장 좋은 성능을 보여주었습니다. EK-Vardar F4-120ER RGB와 비교하여 0.6℃ 낮은 평균 온도가 측정되었는데요, 고작 0.6℃밖에? 라고 생각하실 수도 있지만 같은 소음 수치에서 쿨링팬만 바꿔서 나온 결과라는 점을 고려하면 확실한 성능 향상입니다.총평<img title="9f79f0fdedb30ee4c931fb711935620f_1568959072_9245.jpg" style="height: auto; max-width: 100%;" src="https://img2.quasarzone.co.kr/web/editor/1909/1909obj___2024780873.jpg">EKWB EK-Meltemi 120ER의 가로세로는 120mm지만 높이가 일반적인 쿨링팬보다 두꺼운 독특한 제품입니다. 커스텀 수랭 전문 제조사인 EKWB에서 만든 쿨링팬인 만큼 라디에이터에서의 성능이 기대되었는데요, 역시 기대한 만큼 오픈된 환경보다 라디에이터에 설치했을 때 더 큰 성능 차이를 보여주었습니다. 다른 말로 표현하면 라디에이터에 설치했을 때 풍량 하락이 적다는 뜻이 되겠네요.거의 기본 요소처럼 되어버린 RGB LED가 없기는 하지만, 큰 단점은 아니라고 생각됩니다. 오히려 블랙 컬러에 라디에이터를 식힌다는 한 가지 목적만 가진 제품이라 묵묵하게 자기 일을 하는 성실한 사람같은 느낌이 들기도 합니다. 다만 두께가 38mm로 두꺼운 만큼 케이스 내부에 설치할 때 공간이 충분한지 확인하는 절차는 꼭 필요합니다.커스텀 수랭 제조사가 만든 라디에이터 전용 쿨링팬, EKWB EK-Meltemi 120ER입니다.</td></tr></tbody></table></div>
