12v 칼전압 출력, 마이크로닉스 Classic II 850W 80PLUS Bronze 230V EU HDB

QM달려

359 8905 176 2019.10.17 18:19

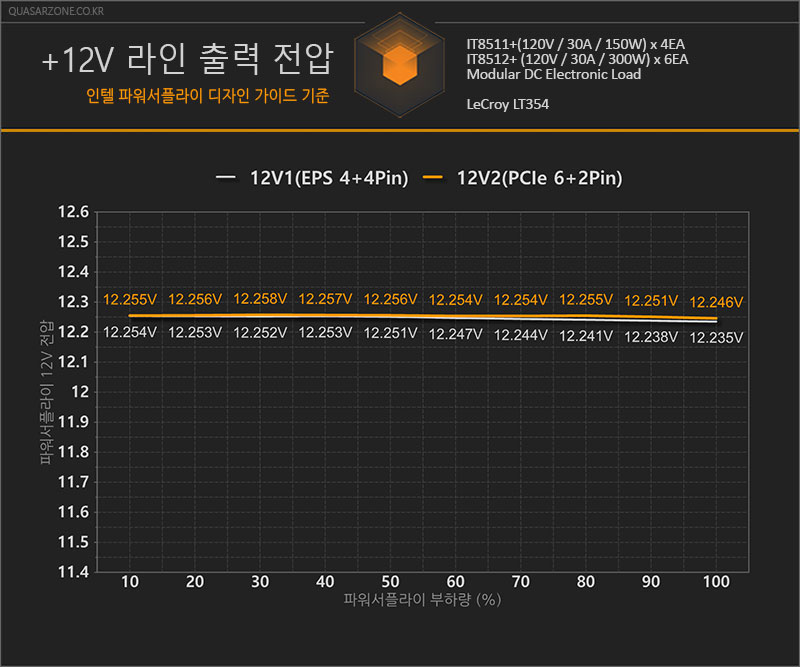

<img src="https://img2.quasarzone.co.kr/web/editor/1910/1910obj___872259778.jpg" title="49265fb53bd2daebc60d0a9e344aa135_1571293595_787.jpg" style="max-width:100%; height:auto;"><div align="" style=""><div align="" style=""><table align="center" class="__se_tbl" border="0" cellspacing="0" cellpadding="1" attr_no_border_tbl="1" style="text-align: justify;"><tbody><tr><td class="" style="width: 800px; height: 5px;"> 마이크로닉스 Classic II 850W 80PLUS Bronze 230V EU HDB마닉이 개발한 하이브리드-E 플랫폼이 적용된 새로운 클래식 파워 <img src="https://img2.quasarzone.co.kr/web/editor/1910/1910obj___1156378362.jpg" title="49265fb53bd2daebc60d0a9e344aa135_1571293608_8795.jpg" style="max-width:100%; height:auto;"> Classic II 시리즈가 출시된 지 6년이 넘어가는 시점에 후속 제품에 대한 필요성이 대두되기 시작했는데요. 이러한 분위기를 반영하듯 지난 3월에 진행된 신제품 발표회에서 마이크로닉스는 자체 개발한 하이브리드-E 플랫폼 기반에 230V EU Bronze 인증을 받은 신모델을 공개했습니다. 국내 사용자들이 선호하는 팬리스 기능을 추가했으며, SR 동기식 방식에 DC to DC 회로를 적용하여 +12V 라인 출력도 최대 100%까지 가능하도록 설계했습니다. 여기에 특허기술인 애프터쿨링과 SURGE 4K를 적용하여 파워 안정성도 챙긴 모습입니다. 지난 퀘이사 칼럼을 통해 550W, 650W, 750W 제품은 이미 소개를 해드렸는데요. 이번에는 시리즈에서 가장 높은 용량인 850W 제품을 살펴보도록 하겠습니다. ＊하이브리드-E 플랫폼 SR 동기식 정류 방식을 통해 효율을 높히고, 발열을 낮춘 설계에 DC to DC, 2세대 GPU-VR 기술, 팬리스 모드, 애프터쿨링(특허기술), SURGE 4K 등 마이크로닉스 기술이 집약된 플랫폼을 뜻합니다. 해당 플랫폼을 통해 파워 안정성과 향상된 효율 성능을 보장합니다. </td></tr></tbody></table><div style="text-align: center; line-height: 2;" align="center">제품 사양</div><table align="center" class="__se_tbl" style="text-align: left;" border="0" cellspacing="0" cellpadding="1" attr_no_border_tbl="1"><tbody><tr><td style="width: 800px; height: 5px;" class=""><img src="https://img2.quasarzone.co.kr/web/editor/1910/1910obj___1868362395.jpg" title="49265fb53bd2daebc60d0a9e344aa135_1571293617_9132.jpg" style="max-width:100%; height:auto;"><img src="https://img2.quasarzone.co.kr/web/editor/1910/1910obj___2106510437.png" title="49265fb53bd2daebc60d0a9e344aa135_1571297853_3074.png" style="max-width:100%; height:auto;"> <a href="https://search.shopping.naver.com/detail/detail.nhn?nv_mid=20675728035" target="_self">>>마이크로닉스 Classic II 850W 80PLUS Bronze 230V EU HDB 제품 정보 바로 가기<<</a> </td></tr></tbody></table>마이크로닉스 Classic II 850W 80PLUS Bronze 230V EU HDB 패키지<div align="justify" style="text-align: justify;"><div style="text-align: center;" align="center"><img src="https://img2.quasarzone.co.kr/web/editor/1910/1910obj___933223563.jpg" title="49265fb53bd2daebc60d0a9e344aa135_1571293987_1048.jpg" style="max-width:100%; height:auto;"> <table align="center" class="__se_tbl" border="0" cellspacing="0" cellpadding="1" attr_no_border_tbl="1" style="text-align: justify;"><tbody><tr><td style="width: 800px; height: 5px;" class=""> 마이크로닉스 파워 패키지는 대부분 검은색 위주로 디자인되었는데요. 마이크로닉스 Classic II 850W 80PLUS Bronze 230V EU HDB는 흰색에 빨간색 포인트를 준 디자인으로 기존 파워 제품 패키지와는 달라진 모습을 보여줍니다. 외부로 노출되는 이미지는 최대한 줄이고, 섬네일로 축약하여 심플한 디자인을 확인할 수 있습니다.  <img src="https://img2.quasarzone.co.kr/web/editor/1910/1910obj___1653543244.jpg" title="49265fb53bd2daebc60d0a9e344aa135_1571293997_7305.jpg" style="max-width:100%; height:auto;"> 파워는 에어캡에 담겨 있으며, 스펀지로 파워와 구성품들을 한번 더 감싸는 형태로 포장되었습니다. <div> </div> <img src="https://img2.quasarzone.co.kr/web/editor/1910/1910obj___871095630.jpg" title="49265fb53bd2daebc60d0a9e344aa135_1571294005_1487.jpg" style="max-width:100%; height:auto;"> 파워서플라이와 함께 사용자 설명서, 조립용 나사 4개, 케이블 타이 4개, 전원 케이블이 제공됩니다.  </td></tr></tbody></table></div></div><div align="justify" style="text-align: justify;"></div>마이크로닉스 Classic II 850W 80PLUS Bronze 230V EU HDB 디자인<div align="center"><img src="https://img2.quasarzone.co.kr/web/editor/1910/1910obj___946355376.jpg" title="49265fb53bd2daebc60d0a9e344aa135_1571294708_2483.jpg" style="max-width:100%; height:auto;"> <table align="center" class="__se_tbl" border="0" cellspacing="0" cellpadding="1" attr_no_border_tbl="1" style="text-align: justify;"><tbody><tr><td class="" style="width: 800px; height: 5px;"> 마이크로닉스 Classic II 850W 80PLUS Bronze 230V EU HDB 파워는 표준 ATX 규격(140×150×86mm)으로 설계되어 미들타워 케이스 기준 간섭 없이 장착이 가능하도록 설계되었습니다. Classic II 파워에 관심이 있는 사용자라면 기존 제품에서 디자인이 바뀌었다는 것을 아실 텐데요. 곡선 마무리에서 각진 형태로 변경되었으며, 팬그릴 및 후면 쪽 에어홀 디자인도 달라졌습니다. 여기에 팬그릴 중앙에는 빨간색으로 디자인된 마이크로닉스 로고를 구성하여 포인트를 주었습니다. 측면에 부착된 스티커도 심플하게 제품명과 용량만 표기되어 한층 더 깔끔한 모습을 확인할 수 있었습니다. <img src="https://img2.quasarzone.co.kr/web/editor/1910/1910obj___547599789.jpg" title="49265fb53bd2daebc60d0a9e344aa135_1571294889_743.jpg" style="max-width:100%; height:auto;"> 기존의 알록달록한 슬리빙 마감이 아닌, 검은색의 납작한 플랫 케이블로 구성되어 깔끔한 선정리까지 가능합니다. 대부분의 케이블은 모두 18AWG*로 구성되었습니다.(FDD 케이블만 20AWG) ＊AWG = 케이블 피복을 제외한 내심(실제 전선)의 굵기를 표시하는 단위로 AWG가 작을수록 굵은 내심을 가진 케이블입니다. 되도록 굵은(AWG 숫자가 낮은) 케이블을 쓰는 것이 안정적입니다. PC용 파워서플라이에서는 주로 18AWG 두께 케이블을 사용하고 있습니다.  <img src="https://img2.quasarzone.co.kr/web/editor/1910/1910obj___232583135.jpg" title="49265fb53bd2daebc60d0a9e344aa135_1571303343_9095.jpg" style="max-width:100%; height:auto;"> X570 및 Z390 칩세트 마더보드에서 EPS(CPU 보조전원) 포트가 8+4핀 또는 8+8핀 형태로 변화됨에 따라 마이크로닉스 Classic II 850W 80PLUS Bronze 230V EU HDB 파워도 8핀 보조전원 케이블에 4+4(150mm) 케이블을 Y자 타입으로 추가하여 EPS 8+8핀 호환이 가능합니다. </td></tr></tbody></table>마이크로닉스 Classic II 850W 80PLUS Bronze 230V EU HDB 내부</div><div align="justify" style="text-align: justify;"><div style="text-align: center;" align="center"><img src="https://img2.quasarzone.co.kr/web/editor/1910/1910obj___267787299.jpg" title="49265fb53bd2daebc60d0a9e344aa135_1571302380_1406.jpg" style="max-width:100%; height:auto;"> <table align="center" class="__se_tbl" border="0" cellspacing="0" cellpadding="1" attr_no_border_tbl="1" style="text-align: justify;"><tbody><tr><td style="width: 800px; height: 5px;" class=""> 메인 콘덴서는 TEAPO 390uF / 420V - 105℃ 콘덴서 2개가 탑재되었으며, DC to DC 회로를 통해 +12V 가용력을 100%까지 높였으며, +5V와 +3.3V 라인에서 안정적인 출력을 보장합니다. 마이크로닉스에서 자체 개발한 매직 스위치 IC를 장착하여 대기전력을 낮췄으며, EMI 필터, 알루미늄 방열판, 스위칭 트랜스가 탑재되었습니다. 팬리스 모드를 위해 별도 팬 컨트롤러 IC 칩세트와 온도 센서가 방열판에 부착되었습니다.  ■ 보호회로 구성 OVP (Over Voltage Protection) = 과전압 보호회로 UVP (Under Voltage Protection) = 저전압 보호회로OPP (Over Power Protection) = 과전력 보호회로SCP (Short Circuit Protection) = 단락(합선) 보호회로  OTP (Over Temperature Protection) = 과온도 보호회로 <img src="https://img2.quasarzone.co.kr/web/editor/1910/1910obj___1167721837.jpg" title="49265fb53bd2daebc60d0a9e344aa135_1571302393_4265.jpg" style="max-width:100%; height:auto;"> 쿨링팬은 HDB(Hydraulic Dynamic Bearing*, 유압식 베어링) 방식을 사용해, 낮은 소음과 함께 긴 수명을 보장합니다. *Hydro 베어링, Hydraulic 베어링은 근본적으로 유체베어링을 뜻합니다. 하지만, 오리지널 유체베어링인 FDB 베어링은 특허가 등록된 상태이며, FDB 베어링 사용을 위해서는 별도의 비용을 지불해야 하므로 다른 쿨링팬들에 비해 가격이 높습니다. 이러한 문제를 해결하기 위해 각 쿨링팬 제조사에서 대안으로 제작한 제품이 바로 Hydro & Hydraulic 베어링이라 할 수 있습니다. <div align="justify" style="line-height: 2;"><div align="justify" style="line-height: 2;"><div align="justify" style="line-height: 2;"><div align="justify" style="line-height: 2;"></div></div></div></div></td></tr></tbody></table></div></div>파워서플라이 효율<div align="center"><img src="https://img2.quasarzone.co.kr/img/data/editor/1908/3552649148_Gz6PKHa4_e7887a8c21af1e7ab346597c03297c5317880cea.jpg" title="42efea7d1ac6c87165f59081628e84db_1561089227_6504.jpg" style="max-width:100%; height:auto;"> <table align="center" class="__se_tbl" border="0" cellspacing="0" cellpadding="1" attr_no_border_tbl="1" style=""><tbody><tr><td style="width: 800px; height: 5px;" class="">80PLUS 인증이란 무엇인가?파워서플라이(Power Supply Unit : PSU) 효율에 관한 인증 부분에서 가장 신뢰가 높은 인증 기준값이라 할 수 있습니다. 효율적인 에너지 사용을 권장하기 위해 만들어진 규격으로, ECOS(미국 에너지 효율 인증 기관)에서 2004년부터 시작되었습니다. 파워서플라이 부하에 따른 효율 부분에 대한 규격으로 10% 부하에서부터 20%, 50%, 100% 정격 부하 환경에서 80% 이상의 효율 성능을 보여주는 제품에만 제공되는 인증 마크입니다. (80PLUS 공식 홈페이지 참고)    <img src="https://img2.quasarzone.co.kr/img/data/editor/1908/3552649148_eWSkuBTz_9f82a0de56736d8b2d941c9c01bd387032bf0cfa.jpg" title="42efea7d1ac6c87165f59081628e84db_1561089297_6822.jpg" style="max-width:100%; height:auto;"> 파워서플라이 테스트 간 장비, 환경 등 다양한 원인으로 인해 변인 통제를 100% 완벽하게 하기란 실제로 불가능합니다. 다만, 퀘이사존 자체 가이드라인에 따라 공정성과 객관성에 문제가 없도록 파워서플라이 모든 제품에 동일한 테스트 방식을 적용하여 진행하고 있습니다. 퀘이사존 파워서플라이 테스트는 아이텍일렉트로닉스 IT8511+ & IT8512+ 초고속 로드 장비와 LeCroy LT354 장비를 통해 진행하였으며, 테스트 진행 전 30분간 파워서플라이 100% 로드 부하 환경을 유지합니다. 이후 10%부터 100% 구간까지 각각 구간을 20분씩 테스트하여 효율 결괏값을 각 도표에 반영하여 표기하고 있습니다. </td></tr></tbody></table><img src="https://img2.quasarzone.co.kr/web/editor/1910/1910obj___1616285232.png" title="49265fb53bd2daebc60d0a9e344aa135_1571280330_704.png" style="max-width:100%; height:auto;"> <table align="center" class="__se_tbl" border="0" cellspacing="0" cellpadding="1" attr_no_border_tbl="1" style=""><tbody><tr><td style="width: 800px; height: 5px;" class=""> 마이크로닉스 Classic II 850W 80PLUS Bronze 230V EU HDB 파워는 230V EU Bronze 인증을 받은 제품으로 최대 효율은 88%(Typical 기준, 50% 부하 조건)를 보장합니다.[80PLUS 인증 기준값, 20% 로드 시 = 85%, 50% 로드 시 = 88%, 100% 로드 시 =  85%] <img src="https://img2.quasarzone.co.kr/web/editor/1910/1910obj___1959240697.jpg" title="49265fb53bd2daebc60d0a9e344aa135_1571280347_5058.jpg" style="max-width:100%; height:auto;"> 테스트 결과, 20% 로드 시 = 89.4%, 50% 로드 시 = 89.51%, 100% 로드 시 = 85.51% 성능을 확인할 수 있었으며, 전 구간에서 230V EU Bronze 인증 기준값보다 높은 성능을 보여주었습니다. 효율 성능뿐만 아니라 +12V, +5V, +3.3V 라인에서 모두 안정적인 출력을 확인할 수 있었습니다. Cross Load 테스트의 +12V 최대 부하(=850W 출력)에서는 87.13%로 측정되었으며, +3.3V와 +5V 라인(=120W) 최대 부하 테스트에서는 76.71%의 효율 성능으로 +12V 최대 부하 조건보다는 10.42% 낮게 측정되었습니다. <img src="https://img2.quasarzone.co.kr/web/editor/1910/1910obj___521954971.jpg" title="49265fb53bd2daebc60d0a9e344aa135_1571280386_099.jpg" style="max-width:100%; height:auto;"> 인텔 파워서플라이 디자인 가이드에는 +12V, +5V, +3.3V, -12V, +5VSB 각 출력 전압 기준값이 명시되어 있습니다. 그중 +12V 라인은 최저 11.4V에서 최대 12.6V로 표시가 되었으며, 해당 범위 내로 출력되어야 정상 범주로 판단하고 있습니다. 파워서플라이에서 가장 많은 전력 소비와 안정적인 출력이 요구되는 +12V(EPS 4+4Pin, PCIe 6+2Pin) 라인 출력 전압을 확인해봤습니다. 마이크로닉스 Classic II 850W 80PLUS Bronze 230V EU HDB 파워는 10% 부하에서는 12.255V, 12.254V 출력을 보여주었으며, 100% 부하(=850W)에서는 12.246V, 12.235V로 측정되었습니다. 마이크로닉스에서 자체 개발한 2세대 GPU-VR 기술을 통해 10%에서 100% 전 구간에서 큰 변동 없이 안정적인 출력을 보여주었습니다. <img src="https://img2.quasarzone.co.kr/web/editor/1910/1910obj___1750303478.png" title="49265fb53bd2daebc60d0a9e344aa135_1571280459_2927.png" style="max-width:100%; height:auto;"> 파워서플라이 디자인 가이드(ATX 폼팩터 기준) 내용에는 5VSB(=5V STAND BY) 전력에 대안 기준 내용이 명시되어 있습니다. ErP Lot 3 2014 및 ErP Lot 6 2010 / 2013에는 5VSB 대기전력 효율이 가능한 한 높아야 한다고 안내하고 있으며, 그중 550mA, 1A 및 1.5A 구간에서는 75% 이상 효율 이상을 권장하고 있습니다. 각 파워서플라이마다 5VSB 최대 출력이 다른데요. 이점을 고려하여 5VSB 출력이 3A보다 높은 경우에는 최대 3A 기준에서 75% 이상 효율을 달성해야 한다고 안내하고 있습니다. 퀘이사존에서는 이러한 가이드 기준에 따라 550mA, 1A, 1.5A 그리고 파워 스펙에 명시된 최대 5VSB 출력값을 기준으로 테스트를 진행했습니다. 마이크로닉스 Classic II 850W 80PLUS Bronze 230V EU HDB 파워는 550mA, 1A, 1.5A, 3A 총 4개 테스트 조건에서 기준치인 75%를 넘는 +5VSB 효율 성능을 보여주었습니다. </td></tr></tbody></table>리플&노이즈 측정 <table align="center" class="__se_tbl" border="0" cellspacing="0" cellpadding="1" attr_no_border_tbl="1" style=""><tbody><tr><td style="width: 800px; height: 5px;" class=""><img src="https://img2.quasarzone.co.kr/img/data/editor/1908/3552649148_OzdQvYPb_cd0f1e1a0556a266ebe40ccb9cfa1160567f46e1.jpg" title="42efea7d1ac6c87165f59081628e84db_1561098644_5715.jpg" style="max-width:100%; height:auto;"> 파워는 교류를 직류로 변환시키는 장치를 뜻합니다. 리플(Ripple)은 교류(AC)가 완전히 직류(DC)로 변환되지 못하고 AC Peak 시 흔적을 남기게 되어 맥박이 뛰는 것 같은 직류가 만들어지게 됩니다. 이와 같은 현상을 리플이라 합니다. 파워 특성상 고주파 스위칭 과정에서도 리플과 전기적인 노이즈 출력이 함께 직류에 나타나게 됩니다. 리플과 노이즈는 구분하지 않고 함께 측정하기 때문에 통상적으로 리플&노이즈라고 불리고 있습니다. 리플&노이즈는 콘덴서의 수명을 단축하고 오작동을 일으킬 수 있으므로 수치가 낮을수록 좋으며, 설계 가이드에서도 보통 출력 전압의 1~2% 이하로 제한하고 있습니다. 각종 노이즈가 전압을 왜곡시켜 전위 차이를 이용한 신호에 오류를 줄 수 있기 때문에 리플&노이즈 양이 적을수록 좋습니다. <img src="https://img2.quasarzone.co.kr/web/editor/1910/1910obj___2040196891.jpg" title="49265fb53bd2daebc60d0a9e344aa135_1571281401_1002.jpg" style="max-width:100%; height:auto;">▲ 마이크로닉스 Classic II 850W 80PLUS Bronze 230V EU HDB 파워서플라이 리플&노이즈 테스트 결과는 20%, 50%, 100% 3가지 환경에서의 측정값을 도표에 입력 후 표기하였습니다. 가이드라인에서는 12V는 최대 120mV / 5V는 최대 50mV / 3.3V는 최대 50mV 기준치 이내에 들어오는 것을 권장하고 있습니다.   마이크로닉스 Classic II 850W 80PLUS Bronze 230V EU HDB 파워는 +12V, +5V, +3.3V 전체 라인에서 우수한 리플&노이즈 수치를 확인할 수 있었습니다. 부하량 증가에 따라 큰 변동 없이 안정적인 수치를 보여주었으며, 인텔 파워서플라이 가이드를 만족하는 결괏값을 확인할 수 있었습니다. </td></tr></tbody></table>총평</div><div align="center"><img src="https://img2.quasarzone.co.kr/web/editor/1910/1910obj___1868299464.jpg" title="49265fb53bd2daebc60d0a9e344aa135_1571295010_0801.jpg" style="max-width:100%; height:auto;"> <table align="center" class="__se_tbl" border="0" cellspacing="0" cellpadding="1" attr_no_border_tbl="1" style=""><tbody><tr><td style="width: 800px; height: 5px;" class=""> 마이크로닉스 Classic II 850W 80PLUS Bronze 230V EU HDB 파워는 Classic II를 한 단계 발전시킨 제품입니다. 기존 제품이 230V EU Standard 인증을 통해 85% 효율 성능을 보장했다면, 신제품은 Bronze 인증을 받아 최대 효율 88%를 보장하는데요. 퀘이사존 자체 테스트 결과에서는 89%를 넘는 효율 성능을 보여주었으며, 전 구간에서 인증 기준값보다 높게 측정되었습니다. 발전된 제품 구성을 위해 마이크로닉스에서 자체 개발한 하이브리드-E 플랫폼 기반으로 제품을 설계했는데요. 우선 2세대 GPU-VR 기술을 적용하여 CPU와 VGA 부하량이 증가하더라도 안정적인 출력 전압을 보장합니다.  <img src="https://img2.quasarzone.co.kr/web/editor/1910/1910obj___428900786.jpg" title="49265fb53bd2daebc60d0a9e344aa135_1571285003_4805.jpg" style="max-width:100%; height:auto;"> ▲ 퀘이사존 테스트 결과 테스트 결과에서 0.019V 이내 전압 차이로 하이엔드 PC 사용자들이 선호하는 일명 : 칼전압을 직접 확인할 수 있었으며, 추가로 DC to DC 회로를 구성하여 +12V 출력을 최대 100%까지 제공합니다. 소비자들은 성능뿐만 아니라 소음이 낮은 파워를 선호하고 있는데요. Classic II 230V EU Bronze HDB 시리즈에는 팬리스 모드를 적용하였으며, 파워 내부 온도가 50℃ 이하 상태에서는 팬이 작동하지 않도록 설계했으며, 특허기술인 애프터쿨링을 함께 적용하여 전원이 꺼진 상태에서도 5VSB을 통해 쿨링팬을 구동시켜 파워 내부에 남아있는 잔열을 처리합니다. 보급형부터 하이엔드 파워에까지 적용되고 있는 플랫 케이블도 빠짐없이 적용했으며, 120mm HDB(유압식 베어링) 쿨링팬을 탑재하여 슬리브 베어링보다 긴 수명과 낮은 소음을 보장합니다. 아쉬운 부분도 있습니다. Classic II 800W에 적용되어 좋은 평가를 받았던 SATA 락킹 포트와 이지스왑 IDE 포트가 빠졌습니다. 편의성을 높여준 기능이 빠진 점은 아쉽습니다. 사용 빈도가 줄어진 FDD 케이블을 제거하고, PWDIS(Power Disable) 기능을 위해 SATA 케이블 구성이 추후 변경되면 좋을 거 같습니다. <img src="https://img2.quasarzone.co.kr/web/editor/1910/1910obj___1194360818.jpg" title="49265fb53bd2daebc60d0a9e344aa135_1571295029_7866.jpg" style="max-width:100%; height:auto;"> 안정적인 12V 출력과 성능 그리고 내구성까지 챙긴 마닉의 신제품, 마이크로닉스 Classic II 850W 80PLUS Bronze 230V EU HDB입니다. </td></tr></tbody></table></div><img title="2ff0df3a05942bbd808254555c0f944a_1513839951_4911.png" style="height: auto; max-width: 100%;" src="https://img2.quasarzone.co.kr/img/data/editor/1712/2ff0df3a05942bbd808254555c0f944a_1513839951_4911.png"> <div align="center" style="text-align: center;"><div align="center" style="display: inline !important; line-height: 2;">퀘이사존의 저작물은 <a href="https://creativecommons.org/licenses/by-nc-nd/4.0/" rel="license">크리에이티브 커먼즈 저작자표시-비영리-변경금지 4.0 국제 라이선스</a>에 따라 이용할 수 있습니다.</div></div></div></div>
