ASUS ROG MAXIMUS Z790 APEX

ROG가 흰색이라고? 기판까지?

QM센스

386 12363 299 2022.12.12 14:30

▲ 자세한 제품 사진, UEFI 설정 화면 보러 가기

<img src="https://img2.quasarzone.com/editor/2022/12/09/5a3dd0616761738d34f84f16db795ab3.jpg" alt="퀘이사존">   <div align="center"><div table="" align="center" class="__se_tbl" style="border-width: 1px 1px 0px 0px; border-style: dashed dashed none none; border-color: rgb(37, 37, 37) rgb(37, 37, 37) currentcolor currentcolor; width: 802px; max-width: 100%; line-height: 1.8;" border="1" cellspacing="0" cellpadding="0" attr_no_border_tbl="1"> <h3 style="text-align: center; line-height: 2; min-height: 30px;">흰색 ROG</h3>     흰색은 묘한 매력을 가지고 있습니다. 특히 검은색이 대다수를 차지하는 하드웨어 시장이라면 여기에 희귀함까지 더해집니다. 여러 제조사가 흰색 제품을 출시하긴 하지만, 대부분 주력 제품이 아니고 일부 특수 모델이나 한정된 브랜드뿐입니다. 하지만 완벽한 흰색 시스템을 꿈꾸는 사람들에게는 이 정도로도 감지덕지죠. 몇 가지 아쉬운 점이 있는데, 첫 번째는 등급입니다. 대부분 흰색 모델은 메인스트림 등급을 넘지 않습니다. 두 번째는 기판 색인데, 기판은 검은색 그대로라는 점입니다. 그래픽카드는 갤럭시가 HOF 시리즈로 하이엔드에 기판까지 흰색인 제품을 꾸준히 출시하고 있지만, 흰색 하이엔드 메인보드는 찾기 어렵습니다.     그런데 여기에 혜성처럼 등장한 흰색 메인보드가 있습니다. 등급까지 하이엔드인 ASUS ROG MAXIMUS Z790 APEX입니다. ASUS ROG 브랜드에서는 FORMULA가 흰색 커버로 그동안 하이엔드 흰색 메인보드를 찾는 소비자들의 욕구를 충족시켜줬는데, 이번 APEX는 무려 기판까지 흰색입니다!

</h5><div style="text-align: right;">뒤로가기를 누르면 목차로 되돌아옵니다.    </div>
</ul></div></div> </div>

<img src="https://img2.quasarzone.com/editor/2022/12/09/71f9ceb17d222a9ddf25550aebe13554.jpg" alt="퀘이사존"><img src="https://img2.quasarzone.com/editor/2022/12/12/ca5b57eb061c6c0833fecf707bbfc037.png" alt="퀘이사존">    * 메인보드 제품 사양은 제품 홈페이지 내용을 참고했습니다. </div></div><div align="center"><div table="" align="center" class="__se_tbl" style="border-width: 1px 1px 0px 0px; border-style: dashed dashed none none; border-color: rgb(37, 37, 37) rgb(37, 37, 37) currentColor currentColor; width: 802px; max-width: 100%;" border="1" cellspacing="0" cellpadding="0" attr_no_border_tbl="1"><a id="p1"></a></div>  <img src="https://img2.quasarzone.com/editor/2021/09/08/f9cc58f2b03cff574d56c1a18b87e329.png" alt="퀘이사존"><img src="https://img2.quasarzone.com/editor/2022/12/09/71dd69ecb8a74543dd4aec9ce6e61426.jpg" alt="퀘이사존" style="width: 50%;"><img src="https://img2.quasarzone.com/editor/2022/12/09/eb8571e6e26171404d6da76105a034b0.jpg" alt="퀘이사존" style="width: 50%;"> </div>

<div align="center"><div table="" align="center" class="__se_tbl" style="border-width: 1px 1px 0px 0px; border-style: dashed dashed none none; border-color: rgb(37, 37, 37) rgb(37, 37, 37) currentColor currentColor; width: 802px; max-width: 100%;" border="1" cellspacing="0" cellpadding="0" attr_no_border_tbl="1"><img src="https://img2.quasarzone.com/editor/2022/12/09/2411e29af687c89447ddcd8aee05fe97.jpg" alt="퀘이사존" style="width: 100%;"> ▲ 사진을 누르면 확대해서 볼 수 있습니다. [확장 슬롯] PCI Express 5.0 x16, 4.0 x1, 5.0 x8(x16 모양), 4.0 x4[M.2 SSD 슬롯] 5개, 온보드 Gen4 x4 2개, DIMM.2 카드 Gen4 x4 2개, PCIe 5.0 M.2 카드 1개[SATA 6.0 Gb/s 포트] 6개[쿨링팬 커넥터] 9개[RGB LED 핀헤더] 12 V 4핀 RGB LED 1개, 5 V 3핀 ARGB LED 3개 <h5 style="text-align: center; line-height: 2; min-height: 30px;"><a href="https://quasarzone.com/bbs/qc_qsz/views/1184382" target="_blank">ASUS ROG MAXIMUS Z690 APEX 칼럼 보러 가기</a></h5>     디자인 자체는 이전 세대 APEX와 큰 차이가 없지만, 색이 완전히 다릅니다. 사실상 색 반전 버전이라고 해도 과언은 아니겠네요. 방열판은 알루미늄 고유의 은색에 헤어라인 처리를 해서 금속 느낌을 살리고 기판은 흰색으로 처리해서 눈 쌓인 얼어붙은 호수 같은 느낌입니다. 기판은 완벽한 흰색이라기보다는 극도로 밝은 회색입니다. </div> <img src="https://img2.quasarzone.com/editor/2022/12/09/cf6e4e642de1e9bd0b3d4f45e9590c10.jpg" alt="퀘이사존" style="width: 50%;"><img src="https://img2.quasarzone.com/editor/2022/12/09/075a99adcb71fa9dba8937264d02a08d.jpg" alt="퀘이사존" style="width: 50%;"> </div><div align="center"><div table="" align="center" class="__se_tbl" style="border-width: 1px 1px 0px 0px; border-style: dashed dashed none none; border-color: rgb(37, 37, 37) rgb(37, 37, 37) currentColor currentColor; width: 802px; max-width: 100%;" border="1" cellspacing="0" cellpadding="0" attr_no_border_tbl="1">    온보드 RGB LED는 CPU 소켓 왼쪽 방열판 틈과 칩세트 방열판 위의 ROG 로고에서 점등합니다. </div><img src="https://img2.quasarzone.com/editor/2022/12/09/dc392ea147957fd98a619872780a8dd4.jpg" alt="퀘이사존"> </div><div align="center"><div table="" align="center" class="__se_tbl" style="border-width: 1px 1px 0px 0px; border-style: dashed dashed none none; border-color: rgb(37, 37, 37) rgb(37, 37, 37) currentColor currentColor; width: 802px; max-width: 100%;" border="1" cellspacing="0" cellpadding="0" attr_no_border_tbl="1">    버튼을 눌러서 확장 슬롯 걸쇠를 풀어주는 PCIe Slot Q-Release가 적용되어 있습니다. 그래픽카드에 기본 탑재된 백플레이트와 메인보드 M.2 SSD 방열판에 가려져서 걸쇠를 누르기 어려운데, 버튼을 누르면 걸쇠가 간단하게 풀려서 그래픽카드를 분리할 수 있습니다. <img src="https://img2.quasarzone.com/editor/2022/12/09/b60d1356977532da5fccaee29dc2d40c.jpg" alt="퀘이사존"> [I/O 포트 구성] CMOS 초기화 버튼, BIOS FlashBack 버튼, PS/2 마우스, 키보드 포트, USB 3.2 Gen1 4개, USB 3.2 Gen2 5개, 2.5 GbE 유선 랜, USB 3.2 Gen2x2 Type-C 1개, Wi-Fi 안테나 커넥터, 오디오 잭     내장 그래픽을 사용할 수 없습니다. </div>  <img src="https://img2.quasarzone.com/editor/2022/12/09/4abdd19cd298523b7b5f04e8c2ec1a0c.jpg" alt="퀘이사존" style="width: 50%;"><img src="https://img2.quasarzone.com/editor/2022/12/09/eb0bfcfe4af61606b050219c842ae92e.jpg" alt="퀘이사존" style="width: 50%;"><img src="https://img2.quasarzone.com/editor/2022/12/09/d15b51dc23c642abe787561e37c558ed.jpg" alt="퀘이사존" style="width: 50%;"><img src="https://img2.quasarzone.com/editor/2022/12/09/e3903827dcf165682d17617e1b834640.jpg" alt="퀘이사존" style="width: 50%;"> ▲ 사진을 누르면 확대해서 볼 수 있습니다.</div>  <div align="center"><div table="" align="center" class="__se_tbl" style="border-width: 1px 1px 0px 0px; border-style: dashed dashed none none; border-color: rgb(37, 37, 37) rgb(37, 37, 37) currentColor currentColor; width: 802px; max-width: 100%;" border="1" cellspacing="0" cellpadding="0" attr_no_border_tbl="1">[전면 USB 3.2 Gen2x2] Type-C 1개(USB-PD 3.0, Quick Charge 4+ 지원, PCI Express 6핀 보조 전원 필요) [전면 USB 3.2 Gen1] 핀헤더 2개(4 포트)[전면 USB 2.0] 핀헤더 2개(4 포트) <iframe allowfullscreen="" frameborder="0" src="//www.youtube.com/embed/dma7G71mcYQ" width="800" height="450" class="note-video-clip"></iframe> ▲ 메인보드 전면 패널 연결법 영상
    시스템을 조립한다면 피해 갈 수 없는 산이 하나 있습니다. 바로 케이스 전면 패널 케이블을 메인보드에 연결하는 일입니다. 전원 버튼, 리셋 버튼, 각종 LED 등등... 다행히 요즘 나오는 메인보드는 모두 규격화되어있으므로 제조사마다 핀 배열이 다르지는 않습니다. 하나만 마스터하면 모든 메인보드를 조립할 수 있다는 뜻이죠. 전면 패널 케이블 연결에 어려움을 겪고 계신다면 퀘이사존에서 제작한 영상 하나로 문제점을 해결해보세요. </div></div><div align="center"><div table="" align="center" class="__se_tbl" style="border-width: 1px 1px 0px 0px; border-style: dashed dashed none none; border-color: rgb(37, 37, 37) rgb(37, 37, 37) currentColor currentColor; width: 802px; max-width: 100%;" border="1" cellspacing="0" cellpadding="0" attr_no_border_tbl="1"> <img src="https://img2.quasarzone.com/editor/2022/12/09/cf2bb5a0053b3e87720fc9a8f36f96e3.jpg" alt="퀘이사존" style="width: 50%;"><img src="https://img2.quasarzone.com/editor/2022/12/09/cc390edfa4d02b7d2d55f6d5aa432458.jpg" alt="퀘이사존" style="width: 50%;"> ▲ 사진을 누르면 확대해서 볼 수 있습니다.</div></div><div align="center"><div table="" align="center" class="__se_tbl" style="border-width: 1px 1px 0px 0px; border-style: dashed dashed none none; border-color: rgb(37, 37, 37) rgb(37, 37, 37) currentColor currentColor; width: 802px; max-width: 100%;" border="1" cellspacing="0" cellpadding="0" attr_no_border_tbl="1">     모든 온보드 M.2 SSD 슬롯에 방열판을 제공합니다. 뒷면에도 방열판이 있습니다. <img src="https://img2.quasarzone.com/editor/2022/12/09/0b52979586b3a959c932af9e26854bb1.jpg" alt="퀘이사존">     작은 나사 없이 M.2 SSD를 고정할 수 있는 걸쇠인 M.2 Q-Latch를 모든 M.2 슬롯에서 지원합니다. 조립하다가 잃어버리면 짜증 나는 작은 나사 대신, 간단하게 M.2 SSD를 고정할 수 있는 편리한 기능입니다. <img src="https://img2.quasarzone.com/editor/2022/12/09/2860d95882473d7b8fcaf4b759e26fdb.jpg" alt="퀘이사존" style="width: 50%;"><img src="https://img2.quasarzone.com/editor/2022/12/09/3cf414885c00b967adab20aa9a249f5b.jpg" alt="퀘이사존" style="width: 50%;"> ▲ 사진을 누르면 확대해서 볼 수 있습니다.     전원부 방열판은 세 부분이 히트파이프로 연결되어 있습니다. 히트파이프가 온도를 낮추지는 않지만, 뜨거운 열을 상대적으로 낮은 곳으로 옮겨서 각 전원부 온도를 일정하게 유지하는 걸 돕습니다. <img src="https://img2.quasarzone.com/editor/2022/12/12/0b13f0f9b9326b514940fbb923f20673.jpg" alt="퀘이사존">     ROG overclocking medal이라는 구성품이 들어있습니다. 오버클록 특화 제품답게 내가 달성한 클록에 해당하는 다이얼을 돌려서 맞춘 후 자랑(...)하거나 기억할 수 있습니다. </div>  <img src="https://img2.quasarzone.com/editor/2021/12/30/4a19c0fa719b815e3ed7eea61d3c16e2.png" alt="퀘이사존"> <img src="https://img2.quasarzone.com/editor/2022/12/09/7907f9eb68eda6f457d1b925066a226b.jpg" alt="퀘이사존"> <img src="https://img2.quasarzone.com/editor/2022/12/09/e1c168e9d3ba1de688ddba52f573b14e.jpg" alt="퀘이사존"> <img src="https://img2.quasarzone.com/editor/2022/12/09/43714f8b1b6f7bf596d0a9460a087d92.jpg" alt="퀘이사존"> </div><div align="center"><div table="" align="center" class="__se_tbl" style="border-width: 1px 1px 0px 0px; border-style: dashed dashed none none; border-color: rgb(37, 37, 37) rgb(37, 37, 37) currentcolor currentcolor; width: 802px; max-width: 100%; line-height: 1.8;" border="1" cellspacing="0" cellpadding="0" attr_no_border_tbl="1"> [전원부] 24 페이즈[PWM 컨트롤러] Renesas RAA229131[CPU 전원부 모스펫] Renesas RAA22010540 105 A Dr.MOS <a id="p2"></a> <img src="https://img2.quasarzone.com/editor/2021/09/08/4524ab65ee702647e05a58f35b1ac4ed.png" alt="퀘이사존"><img src="https://img2.quasarzone.com/editor/2022/12/09/2b0eedf6148cba0bfee575baeb3f6a5b.png" alt="퀘이사존">     Intel Core i9-13900KF(24 코어 32 스레드)로 CPU 렌더링 테스트와 게임 구동 시 클록 변화 및 전원부 온도를 테스트했습니다. 기본 설정과 P-Core 5.5 GHz, E-Core 4.4 GHz(CPU Core Voltage: 1.25 V, Load Line Calibration: Level 8)로 오버클록하고 테스트한 결과를 첨부했습니다. 부하는 Blender 렌더링 테스트와 사이버펑크 2077(FHD 해상도, 울트라 프리셋)을 10분간 구동했습니다. 실내 온도는 24 ℃±0.5 ℃로 유지했습니다. <img src="https://img2.quasarzone.com/editor/2022/10/20/7057c3066a8f9ba24e8e072f192931d1.jpg" alt="퀘이사존">     최신 하드웨어의 소비전력이 예사롭지 않습니다. NVIDIA는 너무 많아서 커진 보조 전원을 면적을 줄이고자 12핀, 16핀 규격을 처음으로 적용했습니다. 구형 파워서플라이에서도 사용할 수 있도록 변환 젠더를 주긴 하지만, 선정리나 미관상으로 좋지 않은 게 사실입니다. 파워서플라이에서 바로 지원하면 좋지 않을까... FSP HYDRO G PRO 1000W 80PLUS Gold Full Modular ATX 3.0 (PCIE5)은 이런 생각을 현실로 만들어준 모델입니다. 파워서플라이에서 바로 최대 600 W까지 출력할 수 있는 16핀 보조 전원이 나와서 지포스 RTX 4090과 RTX 4080을 젠더 없이 바로 사용할 수 있습니다. <img src="https://img2.quasarzone.com/editor/2021/09/08/445d2633b2ec54a5d0aa713f7599cf63.png" alt="퀘이사존" style="background-color: initial;"> <img src="https://img2.quasarzone.com/editor/2022/12/09/915d05e78acf6d2443aa571fb9370eac.png" alt="퀘이사존"> <img src="https://img2.quasarzone.com/editor/2022/12/09/90c4599f4dc49a967b8680185339f6cd.png" alt="퀘이사존">     LLC(Load Line Calibration, 로드 라인 캘리브레이션)란 CPU에 부하가 걸리기 시작할 때 전압 강하 폭을 줄이기 위해 설계된 기능입니다. VRM(Voltage Regulating Module) 기능의 일부로, CPU가 고부하 작업에 들어갈 때 전압을 좀 더 안정적으로 전달할 수 있도록 도입됐습니다. 오버클록을 진행할 때 사용자가 원하는 전압 수준을 유지하려면 이 설정을 조절할 필요가 있어, 오버클록 적용 시에 중요한 기능입니다. 오버클록을 지원하는 메인보드 제품에 한해 UEFI 설정 화면에서 사용자가 그 수준을 설정할 수 있습니다. 제품마다 수준을 표기하는 방식이 다르니 매뉴얼을 확인할 필요가 있습니다.     UEFI 설정에서 모든 설정은 기본으로 둔 채 CPU 코어 전압은 1.3 V, P-Core 50, E-Core 40배수를 입력하고 LLC 옵션을 수정했습니다. 부하 테스트는 블렌더 렌더링을 5분간 진행했으며, 유휴 상태와 부하 상태에서의 전압은 HWiNFO, VCore 항목에 표기된 min, max, avg 값을 표기했습니다. LLC 변경 시 전압을 알아보기 위한 설정으로 오버클록 설정과 다릅니다. </div>  <img src="https://img2.quasarzone.com/editor/2021/09/08/e1a33cf9108bb6bb9c08e2a04f83b5cb.png" alt="퀘이사존"><img src="https://img2.quasarzone.com/editor/2022/12/09/6e43fe2867e109e4d57adfe2276d9b86.png" alt="퀘이사존"> <img src="https://img2.quasarzone.com/editor/2022/12/09/4b08399b98b42eb7577e4e90537ec5dc.png" alt="퀘이사존"> <img src="https://img2.quasarzone.com/editor/2022/12/09/8ec84b8b39de87ba4f6227a9264d541f.png" alt="퀘이사존"> <img src="https://img2.quasarzone.com/editor/2022/12/09/4eaeb848b521ea243282c2ee489d873b.png" alt="퀘이사존">   <div align="center"><div table="" align="center" class="__se_tbl" style="border-width: 1px 1px 0px 0px; border-style: dashed dashed none none; border-color: rgb(37, 37, 37) rgb(37, 37, 37) currentColor currentColor; width: 802px; max-width: 100%;" border="1" cellspacing="0" cellpadding="0" attr_no_border_tbl="1"> </div> </div><img src="https://img2.quasarzone.com/editor/2022/05/13/e94a262c9260838986d50c7b0cc89e97.png" alt="퀘이사존"> <img src="https://img2.quasarzone.com/editor/2022/12/09/cc9697e3d6de256c1e4d585dac87e973.png" alt="퀘이사존"> <img src="https://img2.quasarzone.com/editor/2022/12/09/c1bfe2b3f155dcced2da929fc68a13cc.png" alt="퀘이사존"> <img src="https://img2.quasarzone.com/editor/2022/12/09/f8c7d421141822109d25f2dc2f9fa424.png" alt="퀘이사존"> </div><div align="center"><div table="" align="center" class="__se_tbl" style="border-width: 1px 1px 0px 0px; border-style: dashed dashed none none; border-color: rgb(37, 37, 37) rgb(37, 37, 37) currentColor currentColor; width: 802px; max-width: 100%;" border="1" cellspacing="0" cellpadding="0" attr_no_border_tbl="1"> </div>  <img src="https://img2.quasarzone.com/editor/2022/08/30/d39cdc4bc35dbe628d560debb6c735bb.png" alt="퀘이사존"><img src="https://img2.quasarzone.com/editor/2022/12/09/4c763bbce0dd238031b922350af8b10b.png" alt="퀘이사존" style="background-color: initial;"> <img src="https://img2.quasarzone.com/editor/2022/12/12/95b4e244015bec70e07203658dc6f2ab.png" alt="퀘이사존"> <img src="https://img2.quasarzone.com/editor/2022/12/09/9c1f21d4d585a6931e14fc5a731b2384.png" alt="퀘이사존"> </div><div align="center"><div table="" align="center" class="__se_tbl" style="border-width: 1px 1px 0px 0px; border-style: dashed dashed none none; border-color: rgb(37, 37, 37) rgb(37, 37, 37) currentColor currentColor; width: 802px; max-width: 100%;" border="1" cellspacing="0" cellpadding="0" attr_no_border_tbl="1">   * 위 데이터는 CPU 보조 전원으로 입력되는 소비전력으로 24핀 메인 전원 소비전력은 측정되지 않습니다. <a id="p3"></a> <img src="https://img2.quasarzone.com/editor/2022/08/30/fcf5d4e76a469c41b4618cd244560ad3.png" alt="퀘이사존"> <img src="https://img2.quasarzone.com/editor/2022/12/09/d95fb3954638a88cfb064bfcf240ac29.jpg" alt="퀘이사존">     기존 열화상 카메라 사진을 통해 알아본 전원부 온도는 모스펫 후면을 촬영해서 기판을 통해 전달되는 온도였습니다. 그래서 CENTER 520 접촉식 온도계를 사용해서 전면 전원부의 직접적인 온도와 시간에 따른 전원부 온도 추이를 확인할 수 있도록 테스트를 추가했습니다. ASUS ROG MAXIMUS Z790 APEX는 전원부가 ㄷ자 형태이며, 각 면마다 1개씩 센서를 부착했습니다. </div>  <img src="https://img2.quasarzone.com/editor/2022/12/12/c6588c670cff327d0df984fab93f304b.png" alt="퀘이사존"> <img src="https://img2.quasarzone.com/editor/2022/12/12/ed7d27bf235999c493d5e96963dbb95e.png" alt="퀘이사존"> <img src="https://img2.quasarzone.com/editor/2022/12/12/98374547d16ce2696ae23e59f1c344fa.png" alt="퀘이사존"> <img src="https://img2.quasarzone.com/editor/2022/12/12/9167f72c490f845b3e65745ba1a5e647.png" alt="퀘이사존">  </div><div align="center"><div table="" align="center" class="__se_tbl" style="border-width: 1px 1px 0px 0px; border-style: dashed dashed none none; border-color: rgb(37, 37, 37) rgb(37, 37, 37) currentColor currentColor; width: 802px; max-width: 100%;" border="1" cellspacing="0" cellpadding="0" attr_no_border_tbl="1"> 열화상 카메라 온도 측정

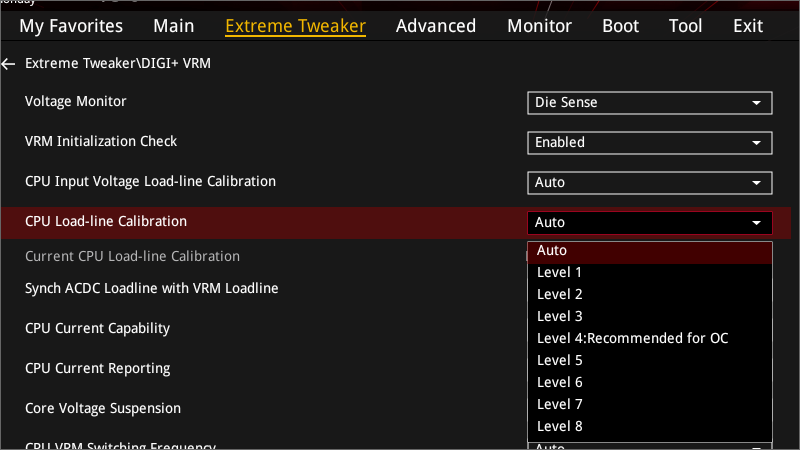

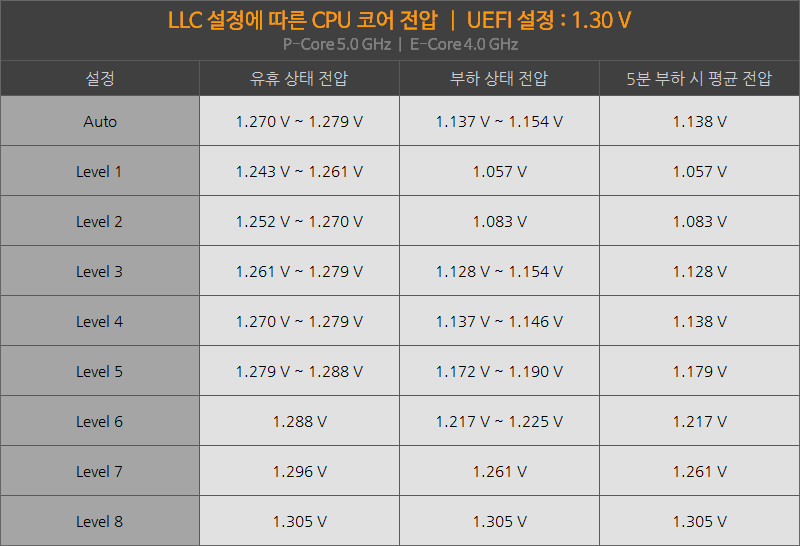

    적외선 열화상 카메라는 인간의 눈에는 보이지 않는 적외선을 감지하여 대상 물체의 열 분포를 보여주는 카메라입니다. 같은 비접촉 방식인 열화상 온도계가 한 점의 온도만을 측정할 수 있지만, 열화상 카메라는 대상 물체 전체 온도를 동시에 측정하여 온도의 높고 낮음을 한눈에 파악할 수 있습니다.</div><div style="text-align: center;"> </div><div style="text-align: center;">Blender</div><table style="text-align: center;"><tbody><tr><td width="550">P-Core 5.5 GHz, E-Core 4.4 GHz OC</td><td width="550">Default</td></tr></tbody></table>

<img src="https://img2.quasarzone.com/editor/2022/12/09/3f005e05a0e8e6b31c6b219c6b9ab489.jpg" alt="퀘이사존" style="width: 50%;"><img src="https://img2.quasarzone.com/editor/2022/12/09/3bc6fec9b51764d4b840e3a5ca46c145.jpg" alt="퀘이사존" style="width: 50%;"> ▲ 사진을 누르면 확대해서 볼 수 있습니다.<div style="text-align: center;"> </div><div style="text-align: center;">Cyberpunk 2077</div><table style="text-align: center;"><tbody><tr><td width="550">P-Core 5.5 GHz, E-Core 4.4 GHz OC</td><td width="550">Default</td></tr></tbody></table>

<img src="https://img2.quasarzone.com/editor/2022/12/09/9080bf03bec05e9bf0377e6f2b719182.jpg" alt="퀘이사존" style="width: 50%;"><img src="https://img2.quasarzone.com/editor/2022/12/09/1b37a18a21d9a76824ca382333416920.jpg" alt="퀘이사존" style="width: 50%;"> ▲ 사진을 누르면 확대해서 볼 수 있습니다. <div style="text-align: center;">
</div></div><div align="center"><div table="" align="center" class="__se_tbl" style="border-width: 1px 1px 0px 0px; border-style: dashed dashed none none; border-color: rgb(37, 37, 37) rgb(37, 37, 37) currentColor currentColor; width: 802px; max-width: 100%;" border="1" cellspacing="0" cellpadding="0" attr_no_border_tbl="1"><a id="p4"></a> <img src="https://img2.quasarzone.com/editor/2022/05/13/f1cac04411c99d563c57b741f0625562.png" alt="퀘이사존"> <img src="https://img2.quasarzone.com/editor/2022/10/20/2bf6ea2b3047d72f3c196c98efb08cf7.png" alt="퀘이사존">     M.2 SSD 슬롯 테스트는 PCI Express 4.0 x4 NVMe SSD인 삼성 980 PRO (1TB)로, SATA 포트는 삼성 870 EVO (500GB)로 진행합니다. OS는 삼성 980 PRO (1TB)에 설치하며, 드라이버와 테스트 프로그램 외의 별도 소프트웨어는 설치하지 않습니다.

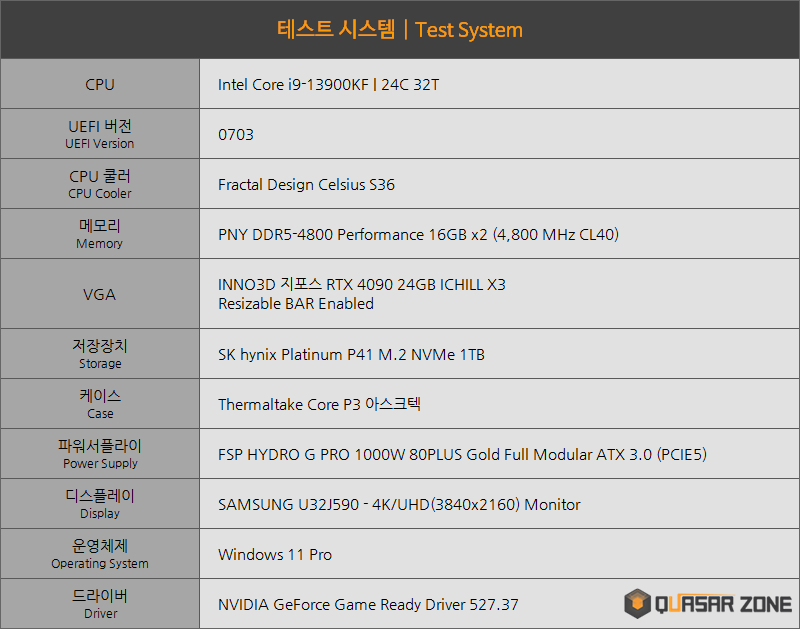

    위 테스트 시스템은 메인보드 플랫폼이 바뀔 때까지 칩세트 별로 똑같이 유지됩니다. 드라이버, OS 버전 역시 업데이트 없이 똑같이 유지하며, 메인보드는 UEFI 기본 설정으로 테스트 됩니다. <img src="https://img2.quasarzone.com/editor/2022/09/27/c876321a244062c9e517f2530bbbfadd.png" alt="퀘이사존"> <img src="https://img2.quasarzone.com/editor/2022/12/09/58635eab8cb7197acc9f34fa7f98b17f.jpg" alt="퀘이사존" style="width: 50%;"><img src="https://img2.quasarzone.com/editor/2022/12/09/05c78965b8010bbe67f4fd2e1ec25068.jpg" alt="퀘이사존" style="width: 50%;"> ▲ 사진을 누르면 확대해서 볼 수 있습니다.     삼성 980 PRO (1TB)를 메인보드 M.2 SSD 각 슬롯에 장착하여 테스트를 진행했습니다. SSD 슬롯 번호는 원래 제조사마다 붙이는 이름이 있으나, 임의로 번호를 부여하여 그래프를 볼 때 혼동이 없게 했습니다. <img src="https://img2.quasarzone.com/editor/2022/12/09/9f234d80a2d5559afdffc7416c00c867.png" alt="퀘이사존"> <img src="https://img2.quasarzone.com/editor/2022/12/12/02cfb157cbfbc8be2f9da2d2e2688a67.png" alt="퀘이사존"> <img src="https://img2.quasarzone.com/editor/2022/12/09/2f1aa427e03d47c610a2fb7f0e693830.jpg" alt="퀘이사존"> <img src="https://img2.quasarzone.com/editor/2022/12/09/d8ea02d0f364d12f39c71ec36faecdcc.png" alt="퀘이사존">     SATA 포트 성능 테스트입니다. 모든 포트를 테스트하지는 않으며, 가장 첫 번째 숫자가 할당된 포트만 테스트했습니다. 사진상으로 1, 2, 3, 4번 포트는 바로 칩세트에, 5, 6번 포트는 ASM1061 SATA 컨트롤러를 거쳐 칩세트에 연결됩니다. 따라서 1번과 5번 포트를 테스트했습니다.
    ASM1061에 연결된 5번 포트는 속도가 낮습니다. 이유는 ASM1061이 PCI Express 3.0 x1 레인을 사용하기 때문입니다. 3.0 x1의 최대 전송속도는 985 MB/s인데, 이를 2개 포트가 반반씩 사용하므로 이론상 492.5 MB/s가 나옵니다. 하지만 이는 이론상이므로 실제로는 그보다 낮습니다. <img src="https://img2.quasarzone.com/editor/2022/05/13/275e7fa19a2fdf8916b91897b2936642.png" alt="퀘이사존"> <img src="https://img2.quasarzone.com/editor/2022/05/13/8d9d85e369dd49dbdf55ec0cd17a08d7.png" alt="퀘이사존"> <img src="https://img2.quasarzone.com/editor/2022/12/12/288a739dfb3348e4933285a7cdad9557.png" alt="퀘이사존">     BootRacer 테스트를 10번 연속 실행한 후 평균값을 측정한 결과입니다. 메인보드 UEFI 설정은 기본으로, BootRacer를 제외한 모든 시작 프로그램을 비활성화했습니다. <img src="https://img2.quasarzone.com/editor/2022/08/30/212504383dd30c6a01e01e04d6638e29.png" alt="퀘이사존"><img src="https://img2.quasarzone.com/editor/2022/12/09/7c7f4f55e1828462c3727a2fc38b73ff.jpg" alt="퀘이사존" style="width: 50%;"><img src="https://img2.quasarzone.com/editor/2022/12/09/9cb7ebe735a76e23ac5e1ddb7f2d08ce.jpg" alt="퀘이사존" style="width: 50%;"><img src="https://img2.quasarzone.com/editor/2022/12/09/df490e3f461240937f914f4a657c7b64.jpg" alt="퀘이사존" style="width: 50%;"><img src="https://img2.quasarzone.com/editor/2022/12/09/a8591f1647e757e85cab0a48137b9311.jpg" alt="퀘이사존" style="width: 50%;"> ▲ 사진을 누르면 확대해서 볼 수 있습니다. </div></div><div align="center"><div table="" align="center" class="__se_tbl" style="border-width: 1px 1px 0px 0px; border-style: dashed dashed none none; border-color: rgb(37, 37, 37) rgb(37, 37, 37) currentColor currentColor; width: 802px; max-width: 100%;" border="1" cellspacing="0" cellpadding="0" attr_no_border_tbl="1">    메인보드에서 기본 제공하는 M.2 SSD 방열판이 얼마나 온도를 낮춰줄 수 있는지 확인하는 온도 테스트입니다. SSD 부하는 CMD 명령어를 통해 100 GB 파일을 디스크에 쓰고 지우는 방식입니다. 이를 10분간 연속 실행 후, HWiNFO로 평균, 최대 온도를 추출했습니다.
    테스트에 사용한 삼성 980 PRO (1TB)는 2개의 온도 센서값을 제공하며, 1번은 낸드, 2번은 컨트롤러 온도입니다. 위 사진은 M.2 SSD 테스트를 하고 난 뒤 히트싱크 서멀 패드 상태입니다. 서멀패드가 눌려서 잘 밀착함을 알 수 있습니다. <img src="https://img2.quasarzone.com/editor/2022/12/09/5f270b76836610ef0dcadbb3bbec3182.png" alt="퀘이사존"> <img src="https://img2.quasarzone.com/editor/2022/12/09/0b730e19ad6ea37c5e1919262de1e97e.png" alt="퀘이사존"> </div></div><div align="center"><div table="" align="center" class="__se_tbl" style="border-width: 1px 1px 0px 0px; border-style: dashed dashed none none; border-color: rgb(37, 37, 37) rgb(37, 37, 37) currentColor currentColor; width: 802px; max-width: 100%;" border="1" cellspacing="0" cellpadding="0" attr_no_border_tbl="1"><a id="p5"></a> <img src="https://img2.quasarzone.com/editor/2021/09/08/b7f58b73aec966ca271c5f109f8f94a6.png" alt="퀘이사존"><img src="https://img2.quasarzone.com/editor/2022/12/09/e757cc43c4c611759fc4708e6397abf3.jpg" alt="퀘이사존"> <h6 style="text-align: justify; line-height: 2; min-height: 30px;">■ WHITE ROG</h6>    ASUS에서 그동안 흰색을 메인으로 내세운 제품이 없던 건 아닙니다. 앞서 언급한 ROG FORMULA나 ROG STRIX A 시리즈가 방열판이나 커버를 은색, 흰색으로 사용하고 있습니다. 하지만 기판까지 흰색인 최초의 ROG 메인보드라는 데 의의가 있습니다. ASUS 전체를 보면 2016년 출시한 SABERTOOTH Z170 S가 마지막이었으니 정말 오랜만에 ASUS가 흰색 기판 메인보드를 출시한 셈입니다. 하이엔드 흰색 메인보드에 목말랐던 소비자라면 쌍수를 들고 환영할 만한 제품입니다. 한 가지 아쉬운 점을 꼽아보자면, 구성품인 DIMM.2 카드와 PCIe 5.0 M.2 카드가 검은색 그대로라 함께 사용하면 이질감이 느껴집니다. 차세대 모델에서는 이런 부분까지 보완하면 더 좋은 제품이 될 수 있겠네요. <h6 style="text-align: justify; line-height: 2; min-height: 30px;">■ 색처럼 시원한 전원부</h6>    내장 그래픽을 지원하지 않아 CPU에만 24페이즈를 할당했습니다. 플래그십 그래픽카드 전원부에 맞먹는 숫자입니다. 이렇게 많은 전원부를 위해 CPU 소켓을 기준으로 전원부를 ㄷ자 형태로 배치했습니다. 면마다 접촉식 온도계를 설치하고 테스트를 진행했습니다. 오버클록 설정에서 CPU 렌더링 테스트 기준 최대 53.2℃밖에 측정되지 않습니다. 방열판 크기가 상대적으로 더 큰 소켓 왼쪽, 위쪽 전원부는 50℃대에 머무릅니다. 게임에서는 그보다 5℃정도 낮은 45℃ 근처입니다. 눈부시게 밝은색만큼 시원한 온도입니다. <img src="https://img2.quasarzone.com/editor/2021/12/28/0906d9027d4042734a5b8f7e3ba7a2d1.png" alt="퀘이사존"> <table border="0" cellpadding="0" cellspacing="0" style="border:1px
solid #565656; border-left:0; border-bottom:0;" class="__se_tbl"><tbody><tr><td style="border:1px solid #565656; border-top:0; border-right:0; background-color:#643c00" width="399"> · 기판까지 흰색인 메인보드를 기다리고 있었다. · 오버클록에 진심이다. · M.2 SSD를 많이 사용한다.</td>
<td style="border:1px solid #565656; border-top:0; border-right:0; background-color:#171717" width="399"> · 메모리 용량이 64 GB 넘게 필요하다. · Z690 하이엔드 이상 메인보드를 쓰고 있다. · CPU 내장 그래픽을 사용해야 한다.</td>
</tr>
</tbody>
</table> </div><div align="center"><table align="center" class="__se_tbl" style="border-width: 1px 1px 0px 0px; border-style: dashed dashed none none; border-color: rgb(39, 39, 39) rgb(39, 39, 39) currentColor currentColor;width:800px;max-width: 100%" border="1" cellspacing="0" cellpadding="0" attr_no_border_tbl="1"><tbody><tr><td width="800" style="border-width: 0px 0px 1px 1px; border-style: none none dashed dashed; border-color: currentColor currentColor rgb(39, 39, 39) rgb(39, 39, 39);">
